İşleyiş

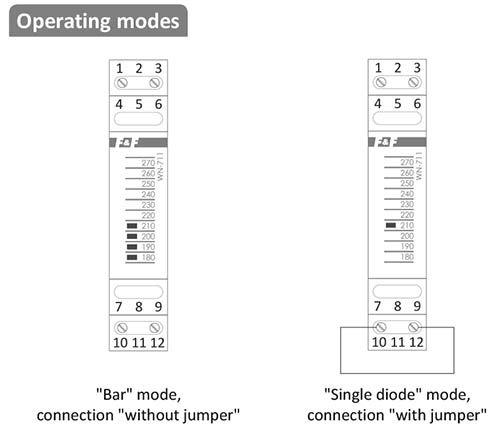

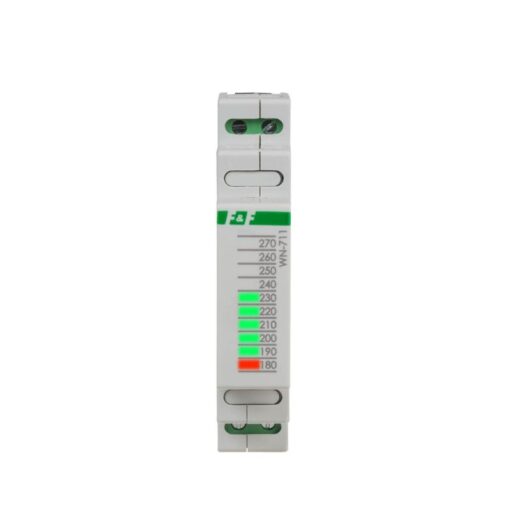

Gösterilen voltaj aralığı 10 V okuma hassasiyetiyle 180÷270 V’tur. Açık LED ışığı, yüksekliğinde açıklanan voltaj değerini gösterir. Voltaj değeri 190 V ile 260 V arasında yeşil LED ile gösterilir. 180 V ve 270 V arasındaki uç değerler kırmızı LED ile gösterilir. 190 V’tan düşük voltaj 190 V kırmızı LED’in yanıp sönmesiyle gösterilir. 270 V’tan yüksek voltaj, en üstte bulunan diyotun yanıp sönmesiyle veya “çubuk” çalışma modu durumunda tüm çubuk grafiğin yanıp sönmesiyle gösterilir. Cihaz “bar” veya “tek diyot” modunda çalışabilir. Seçim 10-12 terminallerinin kısa devre edilmesi (veya edilmemesi) ile yapılır.
