Özellikler
* 1 C/O ayrılmış kontak
* ON / OFF kontrolü
* çıkış durumu
* zamanlayıcı kontrol seçenekleri:
– gecikmeli aktivasyon
– önceden ayarlanmış bir süre için gecikmeli aktivasyon
– döngüsel çalışma AÇIK / KAPALI
– döngüsel çalışma KAPALI / AÇIK
* elektrik kesintisinden sonra durum belleği durumu
* zaman fonksiyonu için otomatik başlatma
* son çıkış anahtarlama zamanı
* çıkış anahtarlama sayısı
* zaman fonksiyonları için yürütülen döngü sayısı
İşleyiş

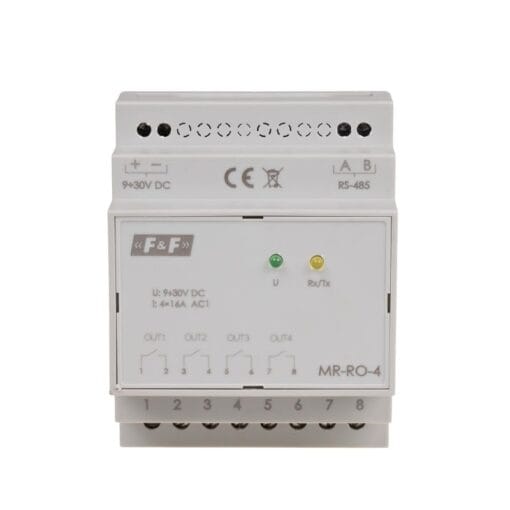

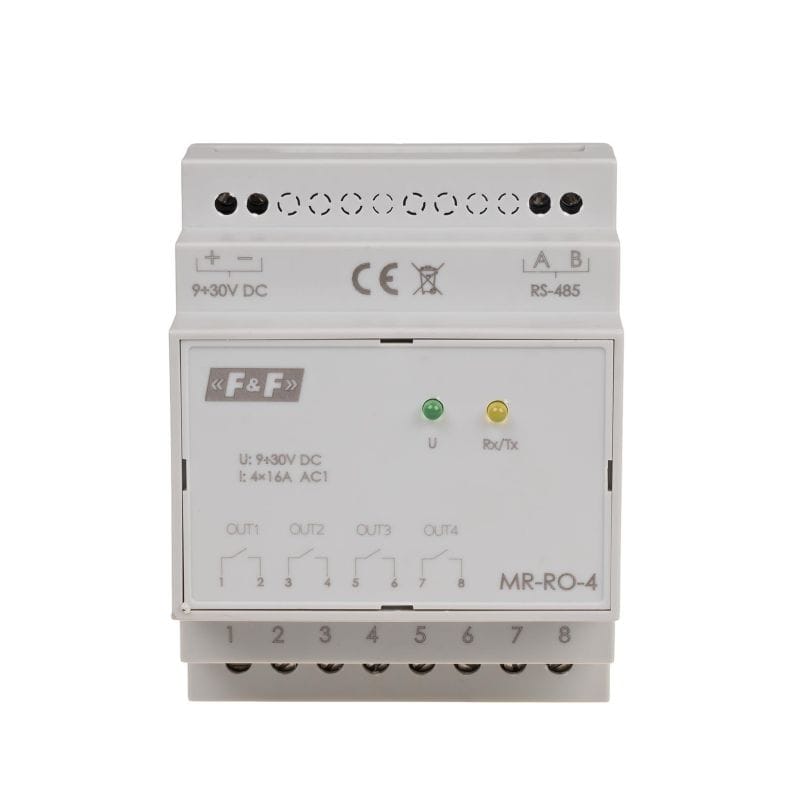

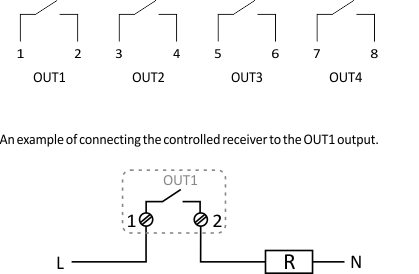

MR-RO-4 modülü dört adet kontrol edilebilir röle çıkışı (ayrı kontaklar) ile donatılmıştır. Çıkışların her biri bağımsız olarak ve önceden ayarlanmış çalışma moduna ve kendisine atanan parametrelere uygun olarak çalışır. Çıkış durumunun, çalışma parametrelerinin ve tüm iletişim ve veri alışverişi parametrelerinin ayarlanması ve okunması, MODBUS RTU iletişim protokolü kullanılarak RS-485 portu üzerinden gerçekleştirilir. Güç, yeşil LED U ışığı ile gösterilir. Modül ve diğer cihaz arasındaki doğru veri alışverişi LED sarı Tx ışığı ile gösterilir.
ÇALIŞMA MODLARI
0. ON/OFF
Modbus üzerinden gönderilen komutlar kullanılarak çıkışın doğrudan açılıp kapatıldığı varsayılan modül çalışma modu.
1. Gecikmeli aktivasyon
ON komutunu aldıktan sonra kontrolör T1 parametresinde ayarlanan süreyi ölçer ve röleyi etkinleştirir. KAPALI komutunu aldıktan sonra röle kapanacaktır. T1 zaman geri sayımı sırasında KAPALI komutunun gönderilmesi döngüyü iptal edecektir. T1 zamanında veya röle zaten açıkken alınan başka bir AÇIK komutu göz ardı edilecektir.
2. Önceden ayarlanmış bir süre için etkinleştirme
Röle, ON komutunu aldıktan sonra etkinleşir ve önceden ayarlanan süre dolduğunda devre dışı kalır. Bir sonraki döngü, bir sonraki AÇIK komutu gönderilerek başlatılabilir. KAPALI komutunun gönderilmesi röleyi kapatır. T1 süresi boyunca alınan ON komutu göz ardı edilecektir.
3. Önceden ayarlanmış bir süre için gecikmeli etkinleştirme
Modül, ON komutunu aldıktan sonra T1 süresini ölçmeye başlar ve ardından röleyi T2 süresi boyunca kapatır, ardından röle kapanır. Bir önceki döngü tamamlandıktan sonra bir sonraki döngü başka bir ON komutu gönderilerek etkinleştirilebilir. OFF (KAPALI) komutunun gönderilmesi çevrimin yürütülmesini durdurur ve röleyi kapatır. Çevrim yürütme sırasında alınan AÇIK komutu göz ardı edilecektir.
4. KAPALI/AÇIK döngüsü
Döngüsel işlemler T1 zamanı için OUT OFF (röle kapalı) ve T2 zamanı için OUT ON (röle açık). Döngü ON komutu gönderilerek başlatılır. Yürütülen döngü sayısı 0x235 kayıt değerine bağlıdır. Bu kayıt 0 olarak ayarlanırsa, program KAPALI komutu gönderilinceye kadar döngüsel olarak yürütülür. Bu kayıt değeri sıfırdan farklıysa (maks. 65 535), kontrolör önceden belirlenmiş sayıda döngü gerçekleştirir ve ardından kapanır. Çevrim sırasında KAPALI komutunun gönderilmesi çevrimin yürütülmesini durdurur ve röleyi kapatır. Çevrim yürütülürken alınan ON komutu göz ardı edilir. Programlanan döngü sayısından sonra bir sonraki ON komutu programı baştan başlatır.
5. AÇMA/KAPAMA döngüsü
Döngüsel işlemler T1 zamanı için OUT ON (röle açık) ve T2 zamanı için OUT OFF (röle kapalı). Döngü ON komutu gönderilerek başlatılır. Yürütülen döngü sayısı 0x235 kayıt değerine bağlıdır. Bu kayıt 0 olarak ayarlanırsa, program KAPALI komutu gönderilinceye kadar döngüsel olarak yürütülür. Bu kayıt değeri sıfırdan farklıysa (maks. 65 535), kontrolör önceden belirlenmiş sayıda döngü gerçekleştirir ve ardından kapanır. Çevrim sırasında KAPALI komutunun gönderilmesi çevrimin yürütülmesini durdurur ve röleyi kapatır. Çevrim yürütülürken alınan ON komutu göz ardı edilir. Programlanan döngü sayısından sonra bir sonraki ON komutu programı baştan başlatır.
DURUM HAFIZASI VE OTOMATİK BAŞLATMA
Durum hafızası ve otomatik başlatmanın özel fonksiyonları çıkışların her biri için etkinleştirilebilir.
Durumun aktif hafızası, güç tekrar açıldığında programın güç kesintisinden önceki durumunu geri yükler. Durum belleği, 0 modu için kontağı elektrik kesintisi öncesindeki konumuna ayarlar. Mod 1-5 için durum belleğinin ayarlanması, elektrik kesintisi sırasında program devam ediyorsa, güç geri geldiğinde baştan başlatılacağı anlamına gelir.
Aktif otomatik başlatma işlevi (yalnızca durum belleği işlevi etkin değilse), modülün güç kaynağı açıldıktan sonra seçilen çalışma modunun otomatik olarak yürütülmesidir.

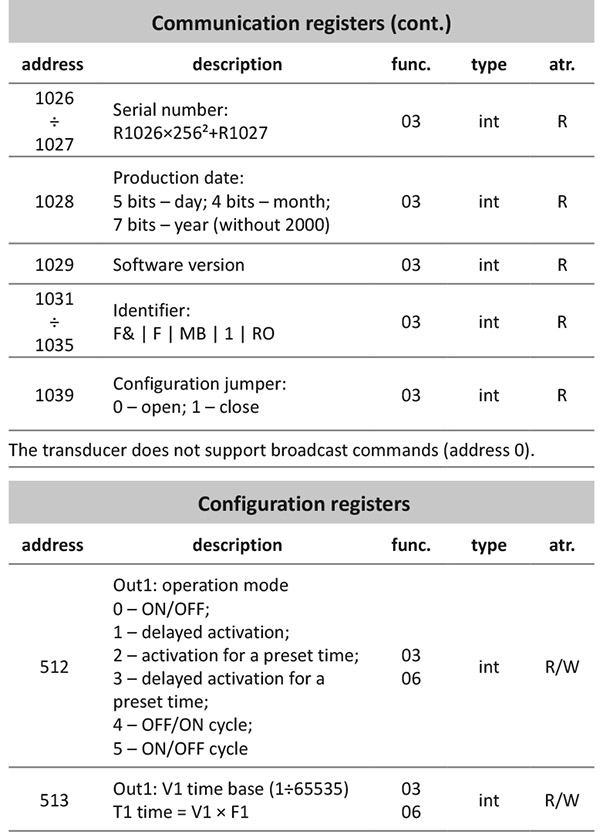

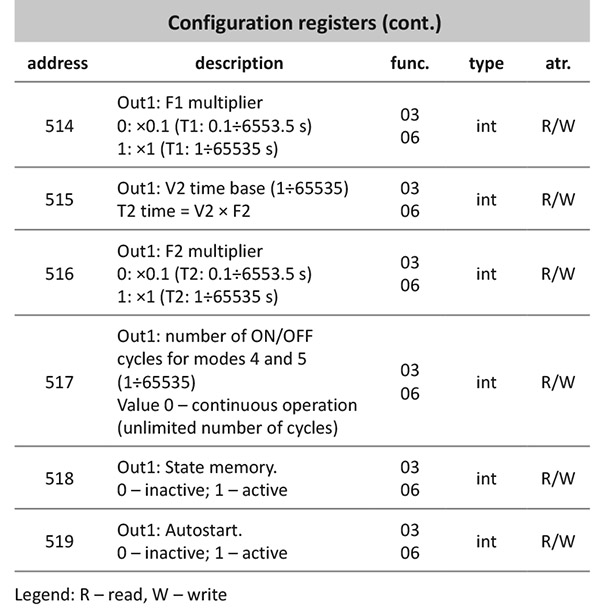

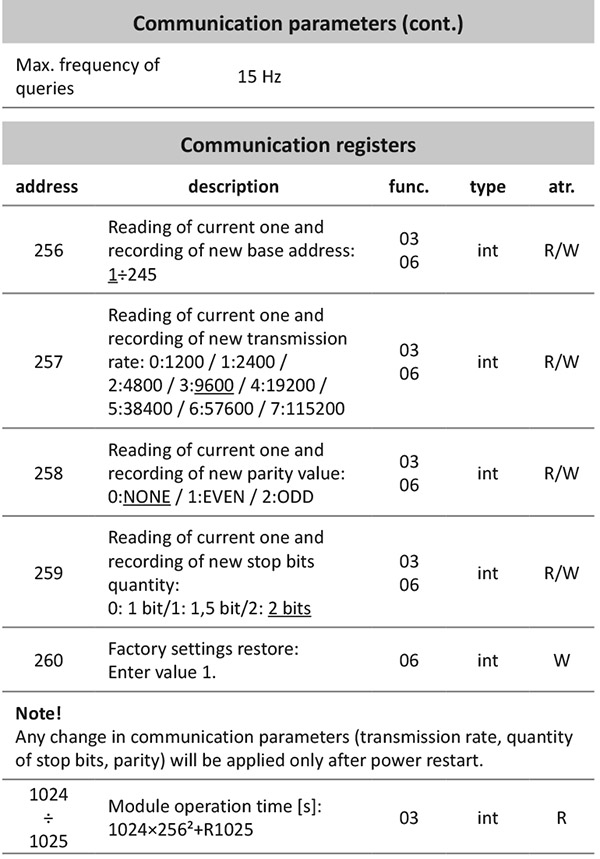

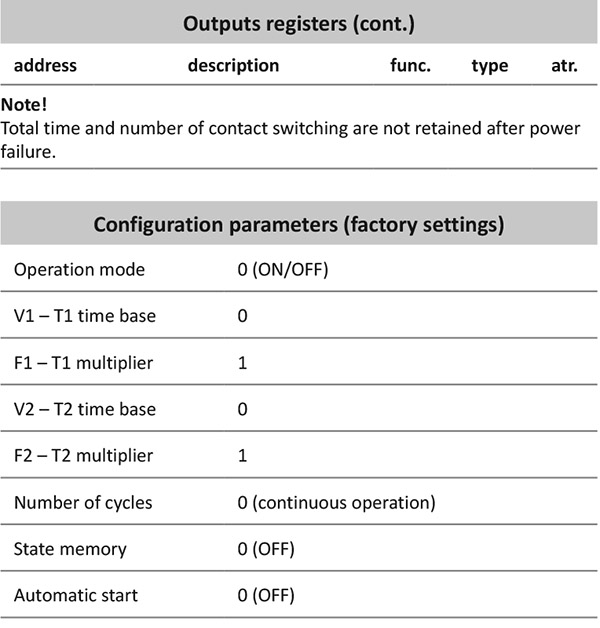

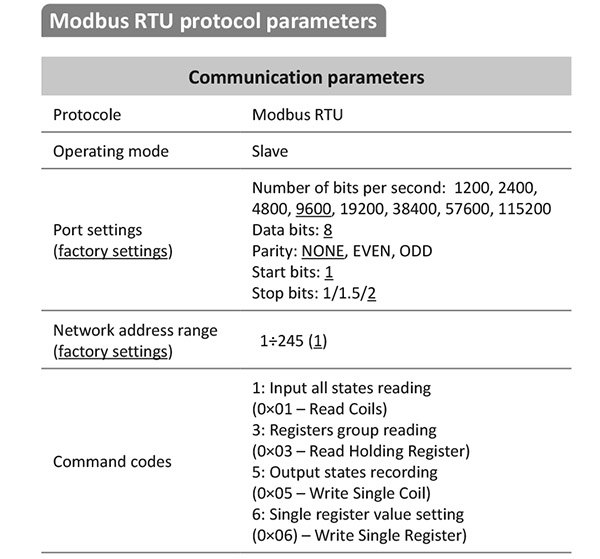

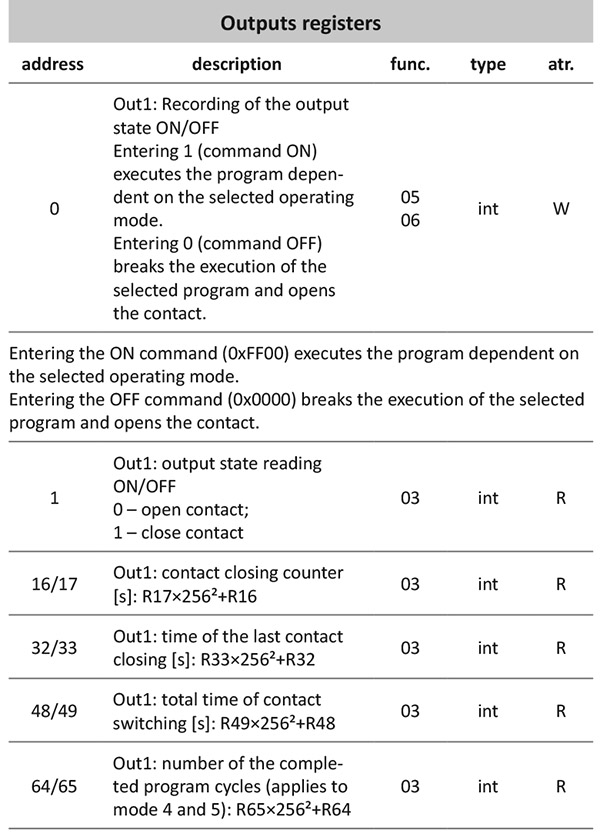

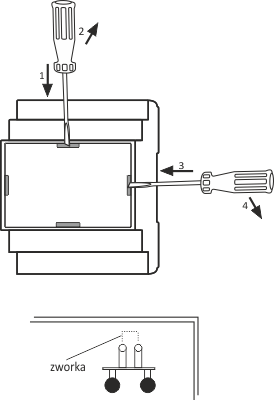

Konfigürasyon
