Özellikler
* 1 NO/NC ayrılmış kontak
* AÇIK / KAPALI kontrolü
* çıkış durumu
* zamanlayıcı kontrol seçenekleri:
– gecikmeli aktivasyon
– önceden ayarlanmış bir zaman için gecikmeli aktivasyon
– döngüsel çalışma AÇIK / KAPALI
– döngüsel çalışma KAPALI / AÇIK
* elektrik kesintisi sonrası durum hafıza durumu
* zaman fonksiyonu için otomatik başlatma
* son çıkış anahtarlama zamanı
* çıkış anahtarlama sayısı
* zaman fonksiyonları için yürütülen döngü sayısı
Çalışma

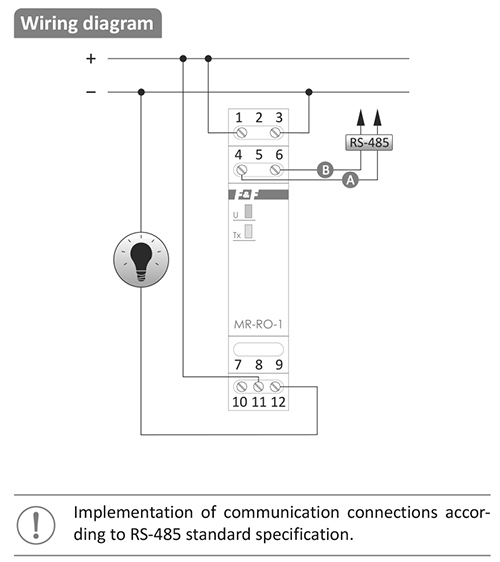

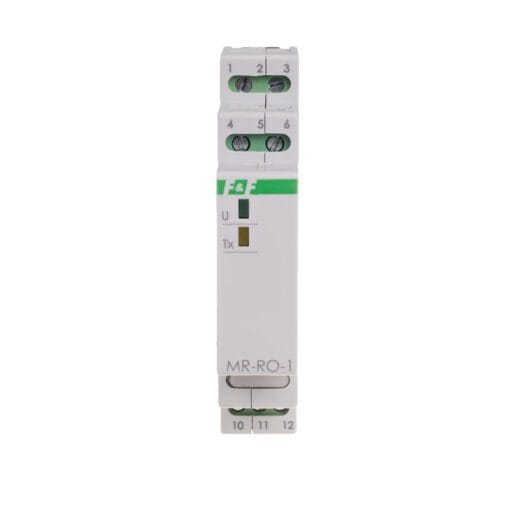

MR-RO-1 modülü kontrol edilebilir bir röle çıkışı (ayrı kontak) ile donatılmıştır. Çıkış, önceden ayarlanmış çalışma moduna ve kendisine atanmış parametrelere göre çalışır. Çıkış durumunun, çalışma parametrelerinin ayarlanması ve okunması ve tüm iletişim ve veri alışverişi parametrelerinin ayarlanması MODBUS RTU iletişim protokolü kullanılarak RS-485 portu üzerinden gerçekleştirilir. Güç, yeşil bir LED U ışığı ile gösterilir. Modül ile diğer cihaz arasındaki doğru veri alışverişi, LED sarı Tx ışığı ile gösterilir. ÇALIŞMA MODLARI
0. AÇIK/KAPALI
Modül çalışmasının varsayılan modu, çıkışın Modbus üzerinden gönderilen komutlar kullanılarak doğrudan açılıp kapatıldığı moddur.
1. Gecikmeli aktivasyon
ON komutunu aldıktan sonra, kontrol cihazı T1 parametresinde ayarlanan süreyi ölçer ve röleyi etkinleştirir. Röle, OFF komutunu aldıktan sonra kapanacaktır. T1 zaman geri sayımı sırasında OFF komutunu göndermek döngüyü sonlandıracaktır. T1 zamanında veya röle zaten açıkken alınan başka bir AÇIK komutu göz ardı edilecektir.
2. Önceden ayarlanmış bir zaman için aktivasyon
Röle, ON komutunu aldıktan sonra etkinleşir ve önceden ayarlanmış süre dolduğunda devre dışı kalır. Bir sonraki ON komutunu göndererek bir sonraki döngü başlatılabilir. OFF komutunu göndermek röleyi kapatır. T1 süresi boyunca alınan ON komutu yok sayılır.
3. Önceden ayarlanmış bir süre için gecikmeli aktivasyon,
Modül, ON komutunu aldıktan sonra T1 süresini ölçmeye başlar ve ardından röleyi T2 süresi boyunca kapatır, ardından röle kapatılır. Bir önceki döngü tamamlandıktan sonraki bir sonraki döngü, başka bir ON komutu gönderilerek etkinleştirilebilir. OFF komutunun OFF olarak gönderilmesi, döngünün yürütülmesini keser ve röleyi kapatır. Döngü yürütülmesi sırasında alınan ON komutu yok sayılır.
4. OFF/ON döngüsü
T1 süresi için OUT OFF (röle kapalı) ve T2 süresi için OUT ON (röle açık) döngüsel işlemleri. Döngü, ON komutunu göndererek başlatılır. Yürütülen döngü sayısı 0x235 kayıt defteri değerine bağlıdır. Bu kayıt defteri 0 olarak ayarlanırsa, program OFF komutu gönderilene kadar döngüsel olarak yürütülür. Bu kayıt defteri değeri sıfırdan farklıysa (maks. 65 535), denetleyici önceden belirlenmiş sayıda döngü gerçekleştirir ve ardından kapanır. Döngü sırasında OFF komutunun gönderilmesi yürütmeyi keser ve röleyi kapatır. Döngü yürütme sırasında alınan ON komutu yok sayılır. Programlanan döngü sayısından sonra bir sonraki ON komutu programı baştan başlatır.
5. ON/OFF döngüsü
T1 süresi için OUT ON (röle açık) ve T2 süresi için OUT OFF (röle kapalı) döngüsel işlemleri. Döngü, ON komutunun gönderilmesiyle başlatılır. Yürütülen döngü sayısı 0x235 kayıt defteri değerine bağlıdır. Bu kayıt defteri 0 olarak ayarlanırsa, program OFF komutu gönderilene kadar döngüsel olarak yürütülür. Bu kayıt defteri değeri sıfırdan farklıysa (maks. 65 535), denetleyici önceden belirlenmiş sayıda döngü gerçekleştirir ve ardından kapanır. Döngü sırasında OFF komutunun gönderilmesi yürütmeyi keser ve röleyi kapatır. Döngü yürütme sırasında alınan ON komutu yok sayılır. Programlanan döngü sayısından sonra bir sonraki ON komutu programı baştan başlatır.
DURUM BELLEĞİ VE OTOMATİK BAŞLATMA
Etkin durum belleği, güç tekrar geldiğinde programın durumunu elektrik kesintisinden önceki haline geri yükler. Durum belleği, kontağı 0 modu için elektrik kesintisinden önceki konumuna ayarlar. Durum belleğini 1-5 modları için ayarlamak, elektrik kesintisi sırasında program devam ediyorsa, güç geri geldiğinde baştan başlatılacağı anlamına gelir.
Etkin otomatik başlatma işlevi (sadece durum belleği işlevi etkin değilse), modülün güç kaynağı açıldıktan sonra seçilen çalışma modunun otomatik olarak yürütülmesidir.

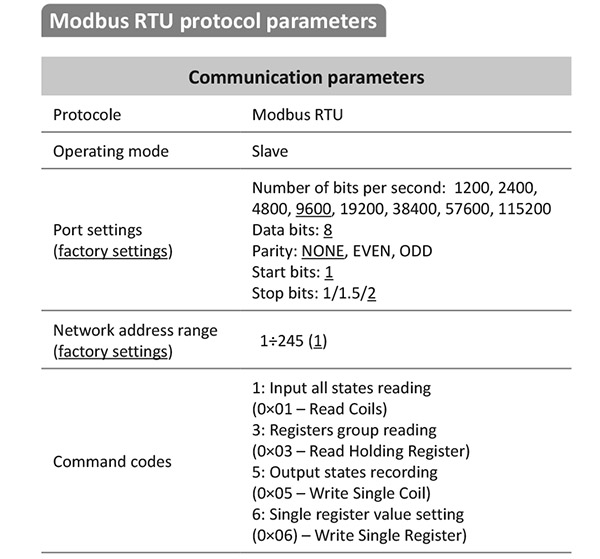

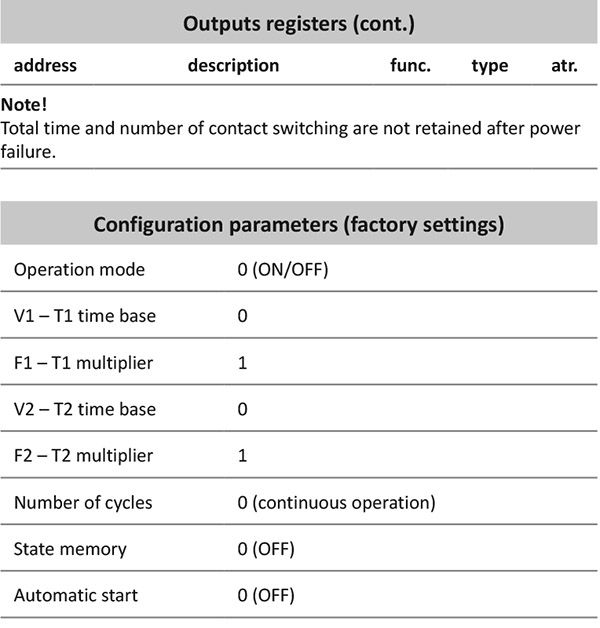

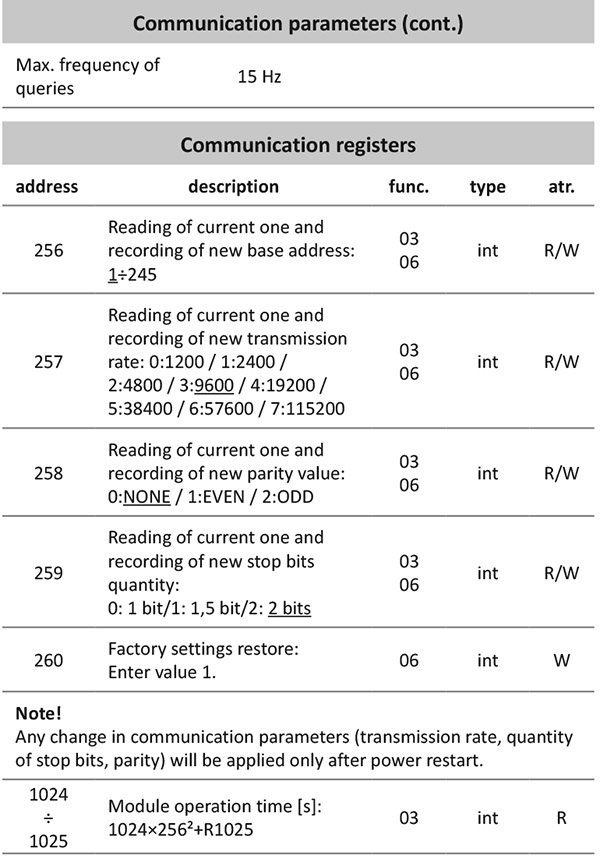

Yapılandırma
