Ölçüm sonucu, 14 mm basamak yüksekliğine sahip sayısal bir LED ekranda gösterilir. Ölçüm kanalı galvanik olarak izole edilmiştir ve bağımsız bir devrede ölçüme izin verir.İşleyişCihaz, bir anahtarlama kontağı ile iki rölenin çalışmasını kontrol eden bağımsız olarak yapılandırılmış 2 alarm ile donatılmıştır. Alarmların her biri yapılandırılabilir bir alt ve üst aktivasyon eşiğine ve histerezise sahiptir. Alt alarm eşiği 10÷479 V aralığında, üst eşik ise 11÷480 V aralığında ayarlanabilir. Histerezis 1÷150 V aralığında ayarlanır. Alarm durumu cihazın ön tarafındaki iki kırmızı LED (A1 ve A2) ile gösterilir.

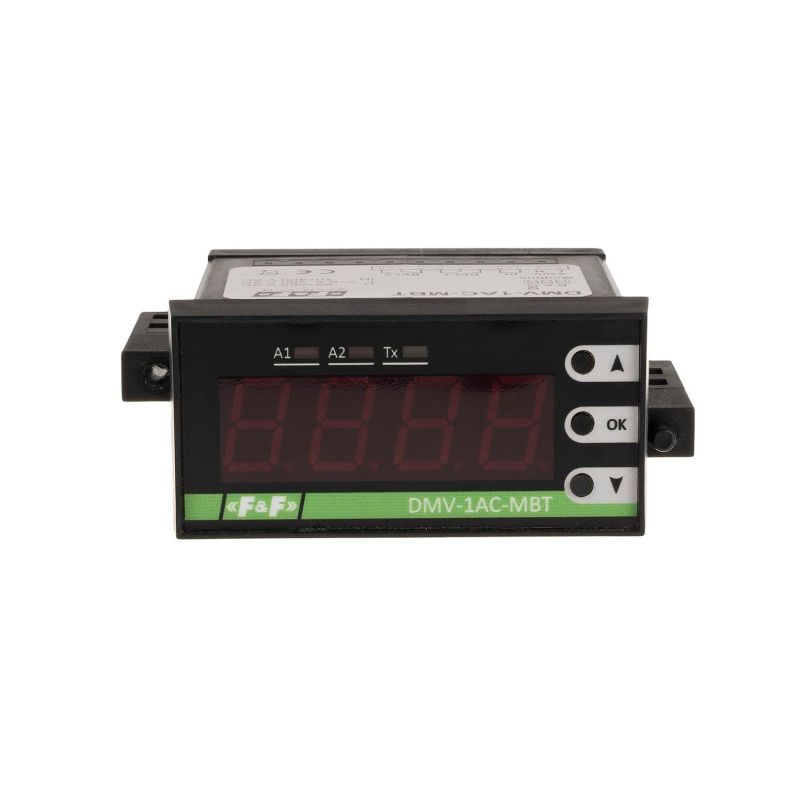

Referans DMV-1AC-MBT
- Tip
- tek fazlı voltmetre
- Güç kaynağı voltajı
- 85÷265 V AC
- Kontak yapılandırması
- 2 × NO/NC
- Kontak ayrımı
- EVET
- Alarm durumu
- 10÷400 V AC'ye kadar
- Alarm durumu
- 1 V÷150 V
- Dolu alarm saati
- 10 V÷399 V
- Küçük alarm saati
- 11 V÷400 V
- Alarm göstergesi
- 0 sn÷180 sn
- Ekran
- 4 haneli LED (yükseklik rakamları 14 mm)
- Göstergelerin doğruluğu
- %1
- İletişim protokolü
- MODBUS RTU
- Baud hızı
- 1200÷115200 bit/s
- Veri bitleri
- 8
- Durdurma bitleri
- 1 veya 2
- Parite bitleri
- ÇİFT / TEK / HİÇBİRİ
- Adres
- 1÷247
- Rölenin yük akımı
- 6 A
- Terminal
- takılabilir terminal blokları 1,5 mm²
- Sıkma torku
- 0,4 Nm
- Güç tüketimi
- 3 VA
- Çalışma sıcaklığı
- -10÷40°C
- Boyutlar
- 72 mm x 72 mm x 92 mm
- Montaj deliği
- 66 mm × 66 mm
- Montaj
- Kontrol kabininin önü
- Giriş Koruma İşareti
- IP20
