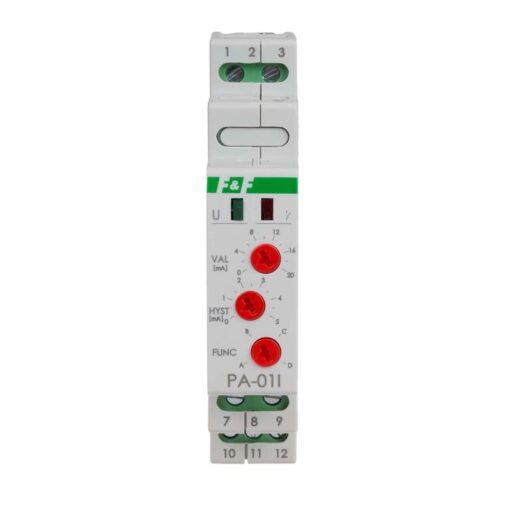

PA-01I cihazı, giriş terminallerine (7-9) bağlı akım sinyalini sürekli olarak ölçer ve ölçülen değere ve seçilen çalışmamoduna dayanarak yürütme rölesinin açılmasına karar verir. Ölçüm girişi, cihazın güç kaynağından ve kontaklardan galvanik olarak izole edilmiştir, bu sayede PA-01I’yi diğer 4÷20 mA alıcılarla seri olarak bağlamak da mümkündür. PA-01I, FUNC düğmesi ile seçilen dört farklı modda çalışabilir.
Referans MAX-PA-01I
- Güç kaynağı gerilimi
- 9÷30 V DC
- Maksimum AC-1 yük akımı
- 8 A
- Ölçüm hatası
- 1%
- Yürütme unsuru
- Röle
- İletişim yapılandırması
- 1 × NO/NC
- Temasın ayrılması
- EVET
- Güç tüketimi (maks)
- 100 mA
- Akım giriş direnci
- 150 Ω ± 0,1 %
- Giriş sinyalleri aralığı
- 0÷20 mA
- Histerezis ayar aralığı
- 0÷5 mA
- Ölçüm çözünürlüğü
- 5 μA
- "Pencere" modunda histerezis
- 200 μA
- Terminal
- takılabilir klemensler 1,5 mm²
- Sıkma torku
- 0,5 Nm
- Çalışma sıcaklığı
- -25 ÷ 50 °C
- Boyutlar
- 1 modül (18 mm)
- Montaj
- ray üzerinde 35 mm
- Giriş Koruma İşaretlemesi
- IP20
