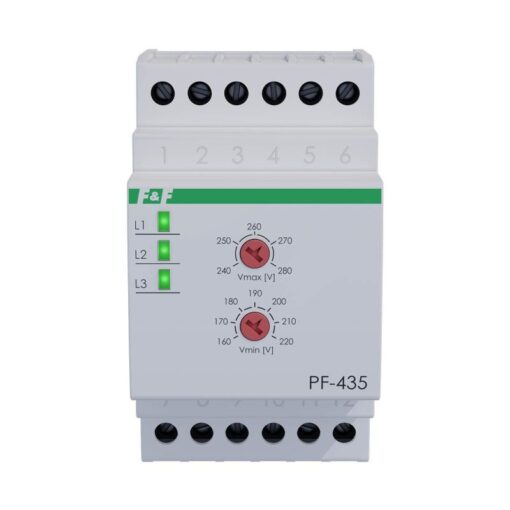

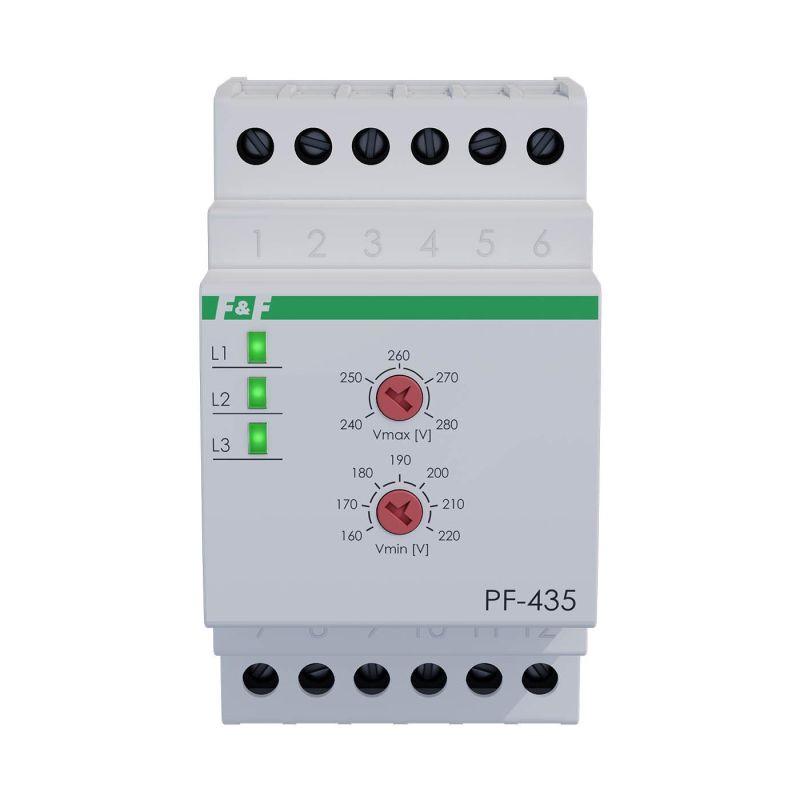

PF-435 TRMS otomatik faz anahtarı, faz arızası durumunda veya faz önceden ayarlanmış parametreleri aştığında tek fazlı bir alıcının güç kaynağının sürekliliğini korumak için kullanılır. Cihazın kompakt boyutu, elektrik kabininde yer tasarrufu yapmanızı sağlar.
Anahtar, gerilimin RMS değerini ölçerek (True RMS), ciddi şekilde bozulmuş bir güç kaynağı ağıyla çalışırken bile doğru çalışmayı garanti eder.
Eylem

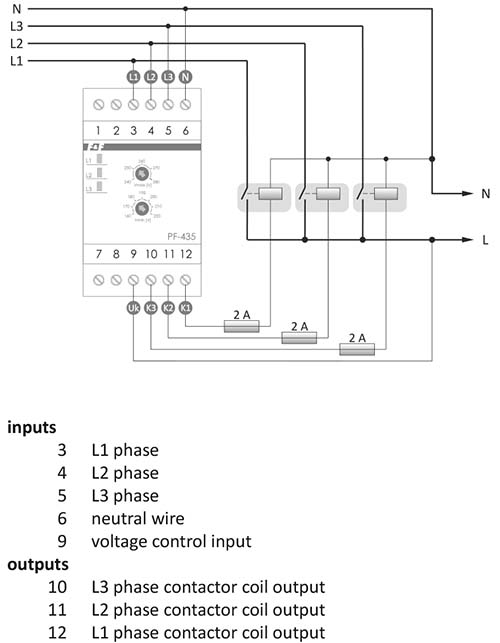

Cihazın giriş terminallerine üç fazlı gerilim (3×230 V+N) bağlanır. Rölenin çıkışında, fazlardan birinin tek fazlı voltajı (230 V) görünür. Şalterin elektronik devresi, çıkış voltajının ayarlanan değerlerden daha düşük veya daha yüksek olmaması için beslenen fazların voltaj değerlerini kontrol eder. Doğru parametrelere sahip faz çıkış anahtarına yönlendirilir. Cihaz voltajın RMS değerini (True RMS) ölçer, bu nedenle yakındaki cihazların darbeli güç kaynaklarıyla çalışması nedeniyle besleme voltajının genellikle bozulduğu modern otomasyon sistemleri için mükemmeldir. İlgili yeşil LED ışığı, fazın anahtarın çıkışına bağlı olduğunu gösterir. Tüm fazlar aynı önceliğe sahiptir, bu da doğru fazlardan ilkinin çıkışa bağlanacağı anlamına gelir (güç açıldığında, kontrol L1 fazından başlar). Çıkış fazı yalnızca çıkış voltajı 207÷253 V aralığını aştığında değiştirilecektir. Çıkış fazı voltajı 207 V’un 10 V altında veya 253 V’un 10 V üzerindeyse, geçiş 10 saniyelik bir gecikmeyle gerçekleşecektir. Faz bu aralığın dışına çıkarsa, hemen bağlantısı kesilir (yaklaşık 200 ms).
Her iki durumda da, fazlardan birinin voltajı doğru aralıkta olmadığında, çıkış yükünün bağlantısı kesilir. Çıkışın yanlış parametrelere sahip bir faza geçirilmesi mümkün değildir. Her üç faz için çalışma voltajı aralığı Vmax ve Vmin düğmeleri kullanılarak ayarlanır. Vmax düğmesi izin verilen maksimum çıkış gerilimini, Vmin düğmesi ise izin verilen minimum çıkış gerilimini belirler. Faz gerilimi Vmin ve Vmax eşikleri arasındaysa doğru kabul edilir.
Ayrıca cihaz, çıkış durumunun sürekli izlenmesi için bir kontrol kontağına sahiptir. Bu şekilde, kontaktörlerden birinin sıkışmış kontağı veya çalışmayan bir kontak gibi anormallikleri tespit etmek mümkündür. Tüm kontaktörler kapatıldıktan sonra çıkışta 1 saniyeden uzun bir süre boyunca 20 V’tan daha yüksek bir voltaj hala mevcutsa, tüm LED’ler yanıp sönmeye başlayacaktır. İlgili kontaktör sadece gerilim 20 V’un altına düştüğünde devreye girecektir. 1 saniyeye kadar bozulma olursa LED’ler yanıp sönmeye başlamaz. Bu koruma kontaktörün olası bir yapışma kontağını algılar veya çıkış gerilimi harici olarak üretilirse kontaktörün devreye girmesini önler. Seçilen fazın kontaktörü açılırsa ve 1 saniye sonra çıkış voltajı giriş voltajından en az 10 V daha düşükse, kontağın arızalı olduğu kabul edilir. Faz, cihaz üzerinde tam bir gerilim kaybı olana kadar devre dışı bırakılır (reset). Bu durum arızalı faz LED’inin yanıp sönmesiyle gösterilir.
Cihaz 3 kontaktörün de arızalı olduğunu tespit ederse, kendi kendini onarmaya çalışacak ve 60 saniye sonra tüm çıkışların çalışır durumda olduğu algılanacaktır. Durum devam ederse ve
kontaklarından hiçbiri çalışmazsa, güç kaynağı kesilene kadar tüm çıkışlar bloke olur.
