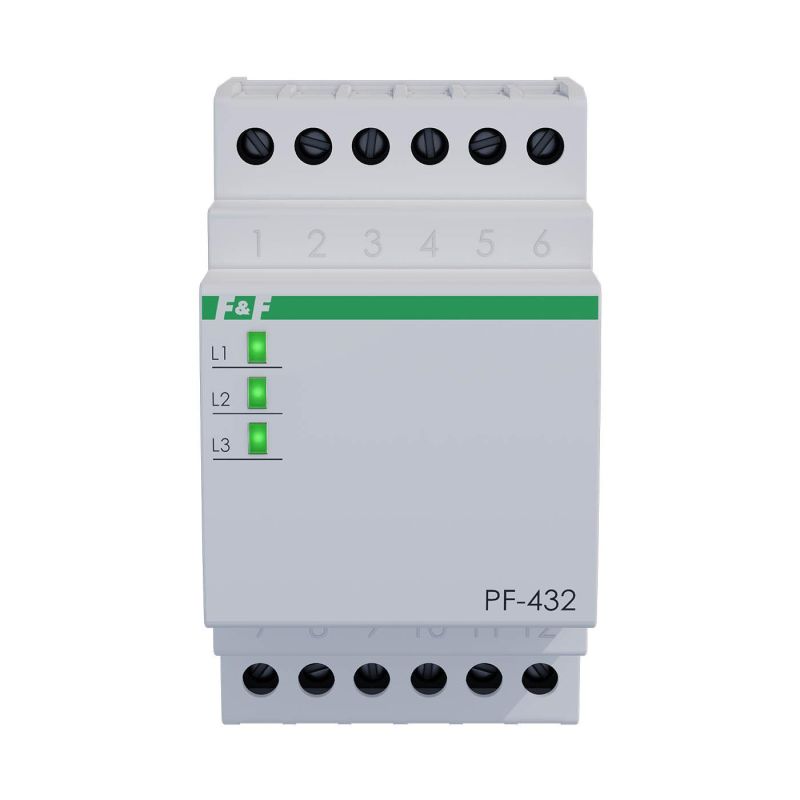

PF-432 TRMS otomatik faz anahtarı, faz arızası durumunda veya faz önceden ayarlanmış parametreleri aştığında tek fazlı bir alıcının güç kaynağının sürekliliğini sağlamak için kullanılır. Cihazın kompakt boyutu, elektrik kabininde yerden tasarruf etmenizi sağlar.
Voltajın RMS değerini (True RMS) ölçerek, anahtar, ciddi şekilde bozulmuş bir güç kaynağı şebekesiyle çalışırken bile doğru çalışmayı garanti eder.
Çalışma
Cihazın giriş terminallerine üç fazlı bir voltaj (3×230 V+N) bağlanır. Rölenin çıkışında fazlardan birinin tek fazlı gerilimi (230 V) belirir. Anahtarın elektronik devresi, verilen fazların gerilim değerlerini kontrol ederek çıkış geriliminin ayarlanan değerlerden düşük veya yüksek olmamasını sağlar. Doğru parametrelere sahip faz, çıkış anahtarına yönlendirilir. Cihaz, gerilimin RMS değerini (True RMS) ölçer, bu nedenle yakındaki darbeli güç kaynaklarına sahip cihazların çalışması nedeniyle besleme geriliminin sıklıkla bozulduğu modern otomasyon sistemleri için mükemmeldir. İlgili yeşil LED ışığı, fazın anahtarın çıkışına bağlandığını gösterir. Faz L1 öncelikli fazdır ve parametreleri en az 5 saniye doğruysa çıkışa bağlanır. Faz L1 253 V’u aşarsa veya 207 V’un altına düşerse (gerilim değeri yanlışsa), hangi fazın doğru olduğuna bağlı olarak faz L2 veya L3 sırayla çıkışa bağlanır. Diğer fazların hiçbiri doğru değilse çıkış bağlantısı kesilir. Eğer faz L3 çıkışa bağlanırsa ve faz L2 doğru parametrelere dönerse, çıkışa geçecektir (fazların önceliği en yüksekten en düşüğe doğru L1, L2, L3’tür). Eğer çıkış faz voltajı 207 voltun 10 volt altında veya 253 voltun 10 volt üzerindeyse, geçiş 10 saniyelik bir gecikmeyle gerçekleşecektir. Eğer faz bu aralığın dışına çıkarsa, hemen (yaklaşık 200 ms) bağlantısı kesilecektir. Ayrıca, cihazda çıkış durumunun sürekli izlenmesi için bir kontrol kontağı vardır. Bu şekilde, kontaktörlerden birinin takılı kontağı veya çalışmayan bir kontak gibi anormallikleri tespit etmek mümkündür. Eğer tüm kontaktörler kapatıldıktan sonra, çıkışta 1 saniyeden uzun süre 20 V’tan fazla bir voltaj hala mevcutsa, tüm LED’ler yanıp sönmeye başlayacaktır. İlgili kontaktör yalnızca voltaj 20 V’un altına düştüğünde açılır. Azalma 1 saniyeye kadar gerçekleşirse, LED’ler yanıp sönmeye başlamaz. Bu koruma, olası bir takılı kontaktör kontağını algılar veya çıkış voltajı harici olarak üretiliyorsa kontaktörün açılmasını önler. Seçilen fazın kontaktörü açılırsa ve 1 saniye sonra çıkış voltajı giriş voltajından en az 10 V düşükse, kontak arızalı olarak kabul edilir. Cihazdaki voltaj tamamen ortadan kalkana kadar (sıfırlama) faz devre dışı bırakılır. Bu durum, arızalı faz LED’inin yanıp sönmesiyle gösterilir. Cihaz 3 kontaktörün de arızalı olduğunu algılarsa, kendi kendini onarmayı dener ve 60 saniye sonra tüm çıkışlar çalışır durumda kabul edilir. Durum devam ederse ve kontaklardan hiçbiri çalışır durumda değilse, güç kaynağı arızalanana kadar tüm çıkışlar bloke edilir.
