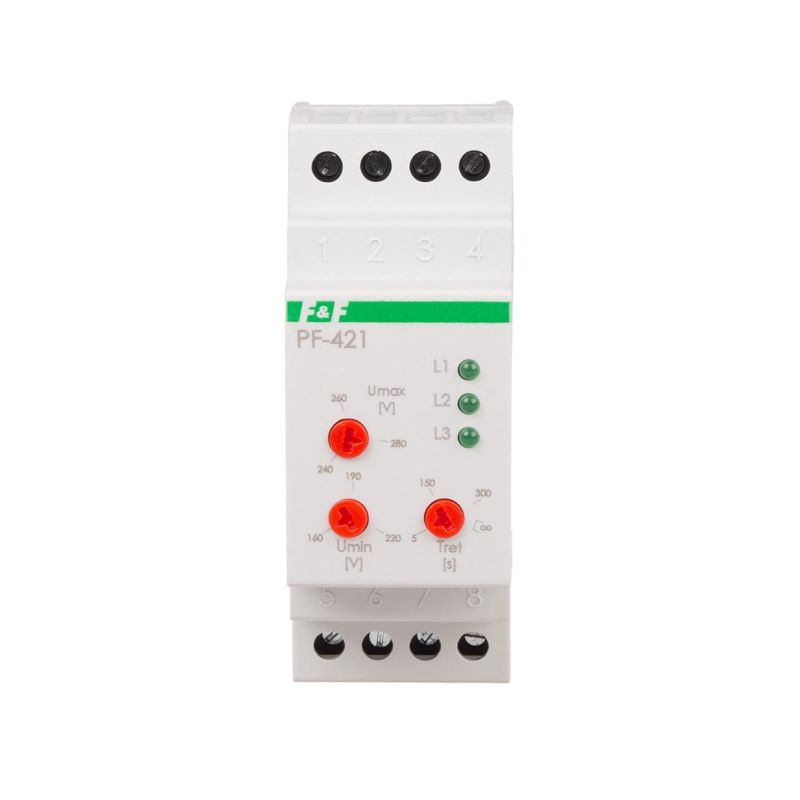

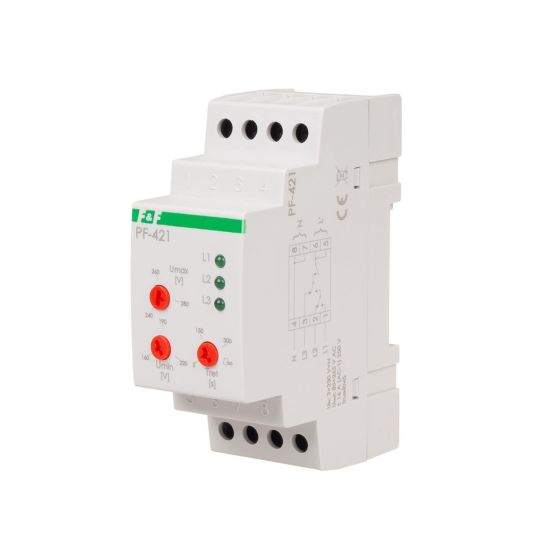

PF-421 TRMS otomatik faz anahtarının uygulanması
PF-421 otomatik faz anahtarı, faz arızası durumunda veya faz önceden ayarlanmış parametreleri aştığında tek fazlı bir alıcının güç kaynağının sürekliliğini korumak için kullanılır. Cihazın kompakt boyutu, elektrik kabininde yer tasarrufu yapmanızı sağlar.
Anahtar, gerilimin RMS değerini ölçerek (True RMS), ciddi şekilde bozulmuş bir güç kaynağı şebekesiyle çalışırken bile doğru çalışmayı garanti eder.
Çalışma

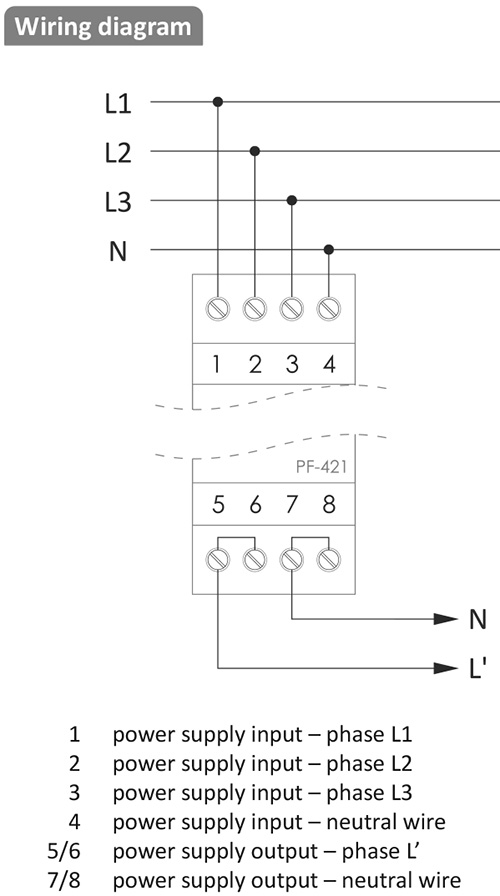

Cihazın giriş terminallerine üç fazlı bir gerilim (3×230 V+N) bağlanır. Rölenin çıkışında fazlardan birinin tek fazlı gerilimi (230 V) görünür. Şalterin elektronik devresi, çıkış voltajının ayarlanan değerlerden daha düşük veya daha yüksek olmaması için beslenen fazların voltaj değerlerini kontrol eder. Doğru parametrelere sahip faz, çıkış anahtarına yönlendirilir. Cihaz, gerilimin RMS değerini (True RMS) ölçer, bu nedenle yakındaki cihazların darbeli güç kaynaklarıyla çalışması nedeniyle besleme geriliminin genellikle bozulduğu modern otomasyon sistemleri için mükemmeldir. İlgili yeşil LED ışığı, fazın anahtarın çıkışına bağlı olduğunu gösterir. Ayarlanan çalışma moduna bağlı olarak, L1 fazı öncelikli fazdır veya sistem faz önceliği olmadan çalışır (Tret ∞ olarak ayarlanmıştır).

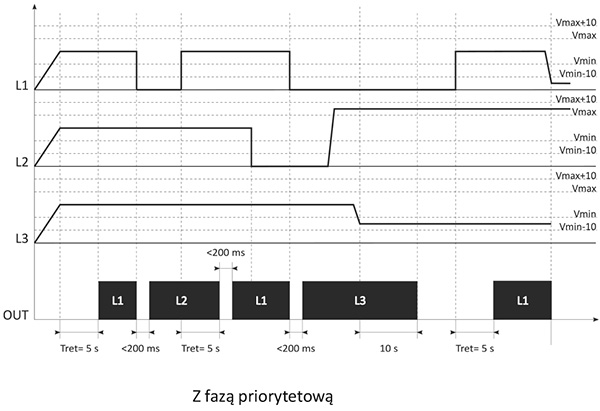

Öncelikli faz ile çalışma
Bu modda, L1 fazı öncelikli fazdır ve parametreleri Tret düğmesi tarafından ayarlanan süre için doğruysa, çıkışa bağlanacaktır. Eğer L1 fazı üst veya alt ayar seviyesini aşarsa (voltaj değeri yanlış olacaktır), o zaman L2 fazının voltajı (eğer doğru parametrelere sahipse) çıkışa bağlanacaktır veya L2 fazı da yanlışsa L3 fazı bağlanacaktır. Eğer L3 fazı çıkışa bağlanırsa ve L2 fazı doğru parametrelere dönerse ve Tret düğmesi tarafından ayarlanan süre boyunca doğru olacaksa, o zaman çıkışa anahtarlanacaktır (fazların önceliği en yüksekten en düşüğe doğru L1, L2, L3’tür). Çıkış faz voltajı ayarlanan değerin 10 V altında veya 10 V üzerindeyse, geçiş 10 saniyelik bir gecikmeyle gerçekleşecektir. Faz değeri bu aralığın dışına çıkarsa, bağlantı hemen kesilecektir (yaklaşık 200 ms).

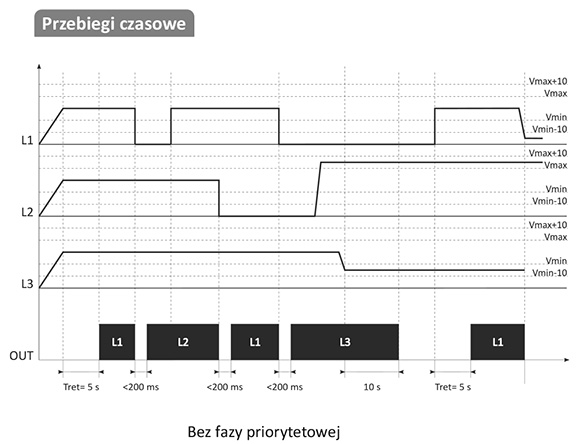

Öncelikli faz olmadan çalışma (Tret set tos ∞ ).
Bu modda, tüm fazlar aynı önceliğe sahiptir, bu da doğru fazlardan ilkinin çıkışa bağlanacağı anlamına gelir (güç açıldığında, kontrol L1 fazından başlar). Çıkış fazı yalnızca çıkıştaki voltaj Vmin ve Vmax düğmeleriyle ayarlanan aralığı aştığında değiştirilecektir. Çıkış fazı voltajı ayarlanan değerin 10 V altında veya 10 V üzerindeyse, geçiş 10 saniyelik bir gecikmeyle gerçekleşecektir. Faz değeri bu aralığın dışına çıkarsa, bağlantı hemen kesilecektir (yaklaşık 200 ms). Her iki durumda da, herhangi bir fazın gerilimi doğru aralıkta olmadığında, çıkış yükünün bağlantısı kesilir. Çıkışın yanlış parametrelere sahip bir faza geçirilmesi mümkün değildir. Her üç faz için çalışma voltajı aralığı Vmax ve Vmin düğmeleri kullanılarak ayarlanır. Vmax düğmesi izin verilen maksimum çıkış voltajını belirlerken, Vmin minimum voltajı belirler. Faz gerilimi değeri Vmin ve Vmax eşikleri arasındaysa normal kabul edilir.
Giriş kablolarının yanlış bağlanması (N’nin yanlış yere bağlanması) çıkıştaki uçları değiştirecektir, bu da N potansiyelinin görünmesi gereken yerde N giriş terminaline bağlı faz voltajının görüneceği anlamına gelir. N potansiyeli, seçilen fazın potansiyelinin görünmesi gereken yerde görünecektir. N terminaline bağlı fazın voltajı yanlışsa, çıkış tamamen kesilecektir, ancak yanlış bağlanan fazın potansiyeli çıkışta hala mevcut olacaktır!
