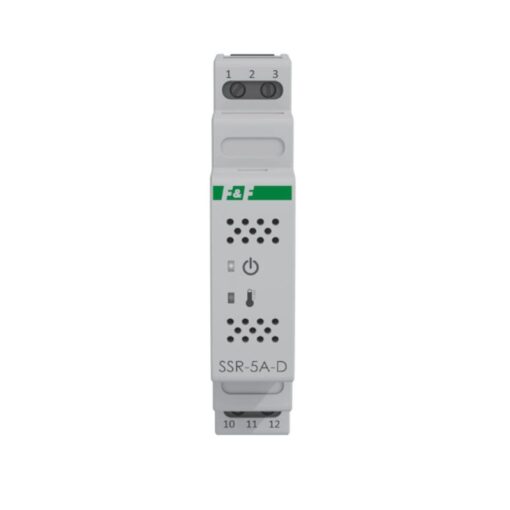

SSR-5A-D rölesi nasıl çalışır?
Kontaktör bobinine besleme gerilimi uygulamak kontağın açılmasına neden olur. Kontaktörün açılması pencerede kırmızı bir işaretle gösterilir. Elektrik kesintisinden sonra kontaklar orijinal konumlarına geri döner.
Rölenin özellikleri
- Yükü “sıfırda” açma – devreyi açarken akım dalgalanmasını azaltma (örn. LED aydınlatma);
- Dahili termal koruma ve çalışma sinyali;
- Gürültüsüz çalışma;
- Kıvılcım veya temas titreşimi olmadan açma;
- Sınırsız sayıda bağlantı;
SSR-5A-D katı hal rölesinin çalışması

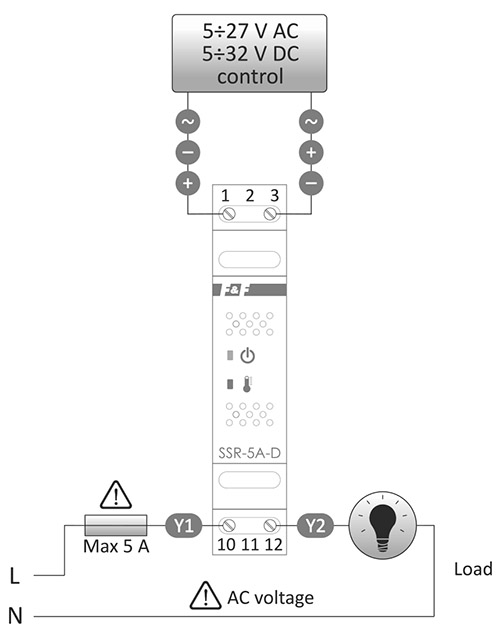

Kontrol terminalleri 1-3’e voltaj uygulamak (ŞEMA sekmesine bakın), terminaller 10-12 arasındaki devreyi kapatan elektronik anahtarı etkinleştirir. Besleme geriliminin sinüs dalgası sıfırı geçtiğinde devre kapanır. Bu, kapasitif bir yük bağlarken akım dalgalanmalarını sınırlamanızı sağlar. Devrenin etkinleştirilmesi yeşil gösterge ışığı ile gösterilir. Bir güç kesintisinden sonra, 10-12 terminalleri arasındaki kontak açılır.
Termal koruma
SSR-5A-D rölesi bir termal koruma sistemine sahiptir. Cihaz içinde izin verilen sıcaklık aşıldığında yük bağlantısını keser. Korumanın etkinleştirilmesi kırmızı gösterge ışığının yanmasıyla bildirilir. Cihazın içindeki sıcaklık güvenli bir seviyeye düştüğünde, yük otomatik olarak tekrar açılır.
