İşleyiş

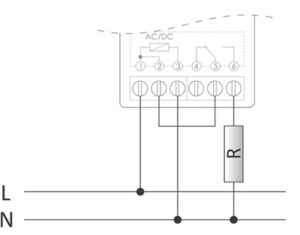

Besleme voltajının 1-3 terminallerine uygulanması röleyi açar (5-6 terminalleri arasındaki kontağı kapatır).
Kapattıktan sonra 4-5 terminalleri arasındaki kontak kapanır.
Röle bobini 230 V ile beslenir, röle kontakları röle bobini beslemesinden galvanik olarak ayrılmıştır.
PP-1P Pico arkadan aydınlatmalı butonlarla uyumludur.
Yukarıdaki veriler gösterge niteliğindedir ve büyük ölçüde belirli bir alıcının tasarımına (bu özellikle LED ampuller, enerji tasarruflu lambalar, elektronik transformatörler ve
darbeli güç kaynağı üniteleri için önemlidir), anahtarlama frekansına ve çalışma koşullarına bağlı olacaktır.
Kontak Değeri
Cihazlar üzerindeki işaretler
Cihaz üzerinde verilen kontak yükü değeri dirençli alıcıları ifade eder (güç faktörü parametresinin 1 olduğu endüktif olmayan alıcılar (cosφ=1)).
Endüktif veya kapasitif yüklerin (örn. motorlar, anahtarlamalı güç kaynakları, vb.) açılması kontakların dayanıklılığında önemli bir azalmaya yol açar, örn.g. cosφ=0,5 olan bir yük, hizmet ömrünü (anahtarlama döngü sayısı) %20, cosφ=0,25 için ise %50 oranında kısaltır.
Kontak yük kapasitesi tablosu
Bağlı alıcının yapısına bağlı olarak kontak aşağıdaki değerlerle yüklenebilir:
IŞIK KAYNAKLARI
ALICI YÜK DOĞASI
Yukarıdaki veriler yaklaşık değerlerdir ve büyük ölçüde belirli bir alıcının tasarımına (bu özellikle LED lambalar, ESL enerji tasarruflu lambalar, elektronik transformatörler ve anahtarlamalı güç kaynakları için geçerlidir), anahtarlama frekansına ve çalışma koşullarına bağlı olacaktır.
Belirli bir röle türü için maksimum yük seçilirken aşağıdakiler dikkate alınmalıdır:
| Ampuller | Soğuk bir ampulün direnci genellikle çalışan bir ampulün direncinden en az 10-12 kat daha düşüktür. Örneğin, soğuk bir 230V/100W ampul yaklaşık 40 Ohm’luk bir dirence sahiptir, bu da en kötü durumda, açıldığında, en azından birkaç milisaniye boyunca, içinden yaklaşık 5,5 A’lik bir akım aktığı ve ampul ısındıktan sonra nominal değer olan yaklaşık 0,4 A’e düştüğü anlamına gelir. |
| Halojenler | Normal bir ampulde olduğu gibi, soğuk halojen ampulün direnci çalışan bir ampulün direncinden 16-20 kat daha düşüktür. Bu, 230V/100W’lık bir ampul için, ampul açıldığında 6,5-8 A’lik bir akımın akabileceği anlamına gelir. |
| Tek fazlı endüksiyon motoru (örneğin pompa) | Motorun başlangıç akımı nominal akımın 5-10 katına kadar çıkabilir. Ek olarak, bu tür motorlar, başlangıç akım değerini hala artırabilen ek başlangıç kapasitörleri ile donatılmıştır. |
| Anahtarlamalı güç kaynağı (örn. LED aydınlatma için) | Anahtarlamalı güç kaynakları, LED ampuller, enerji tasarruflu ampuller ve floresan lamba kontrolörleri dahil olmak üzere giderek daha fazla elektrikli cihazda kullanılmaktadır. Bu aynı zamanda mümkün olan en kötü yük türüdür. Bunun nedeni, bu tür güç kaynaklarının girişinde, güç kaynağı açıldığında pratik olarak kısa devre oluşturan kapasitörler bulunmasıdır – birkaç milisaniyelik bir süre boyunca, böyle bir güç kaynağının nominal akımlarından 100-200 kat daha yüksek değerlerde akımlar akabilir. |
