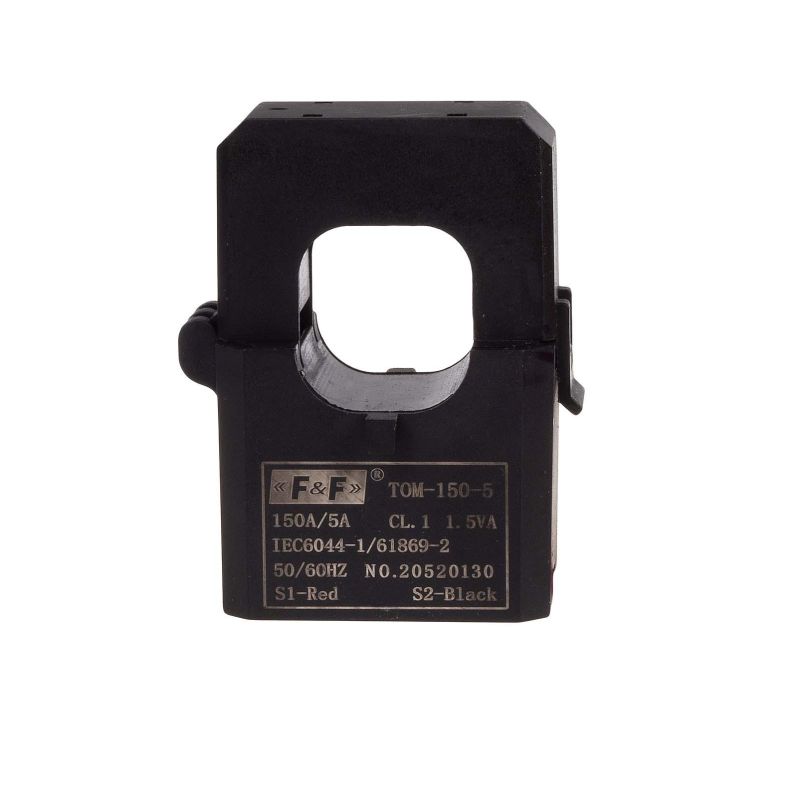

Ölçülen akıma sahip iletken transformatörün ana deliğinden geçer (P1/P2) Bu, birincil sargının bir sargısına eşdeğerdir. S1 ve S2 sekonder sargısının terminalleri, kontrol veya ölçüm cihazının ölçüm devresinin terminallerine bağlanır.
İki sargıdaki akımların oranı sabit bir büyüklüktür.
Bu, IPn/ISn=N akım oranıdır, burada
IPn – nominal primer akımı;
ISn – nominal sekonder akımı;
N – dişli oranı değeri.
İkincil sargıdan geçen akımın değerinden, birincil sargıdan geçen akımın değeri belirlenebilir:
ISm*N=IPm, burada
ISm – ölçülen birincil akım;
IPm – ölçülen ikincil akım.
NOT
Sekonder sistemin çapı 2,5 mm²’den az olmayan bir tel ile bağlanması önerilir.
S2 terminalinin topraklanması önerilir.
Transformatörün çalışması sırasında sekonder devrenin bağlantısının kesilmesi yasaktır (yüksek voltajın kişilere çarpma veya ekipmana zarar verme olasılığı).
