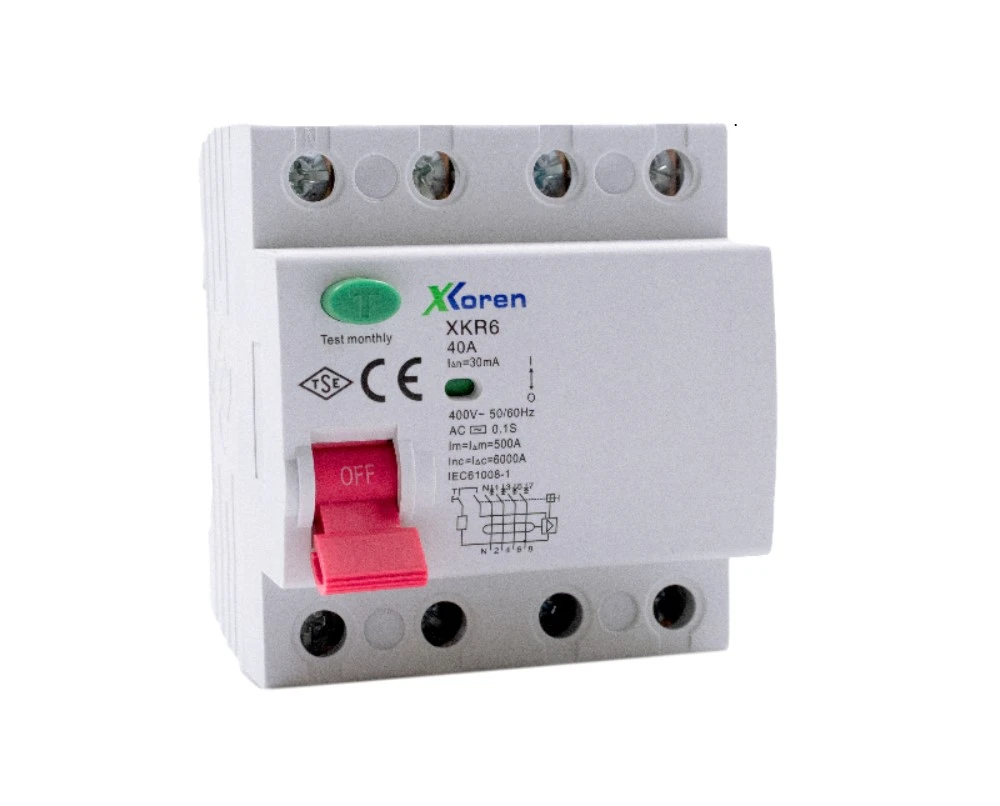

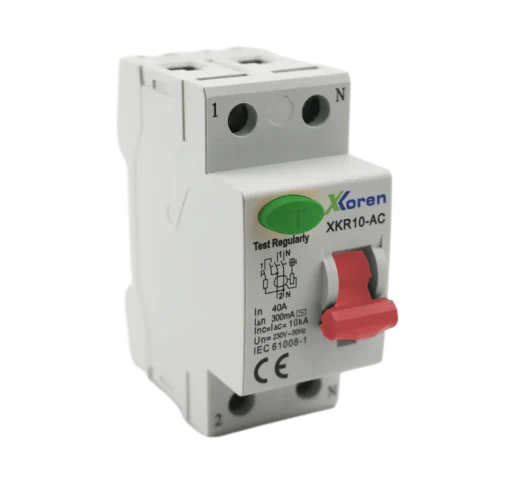

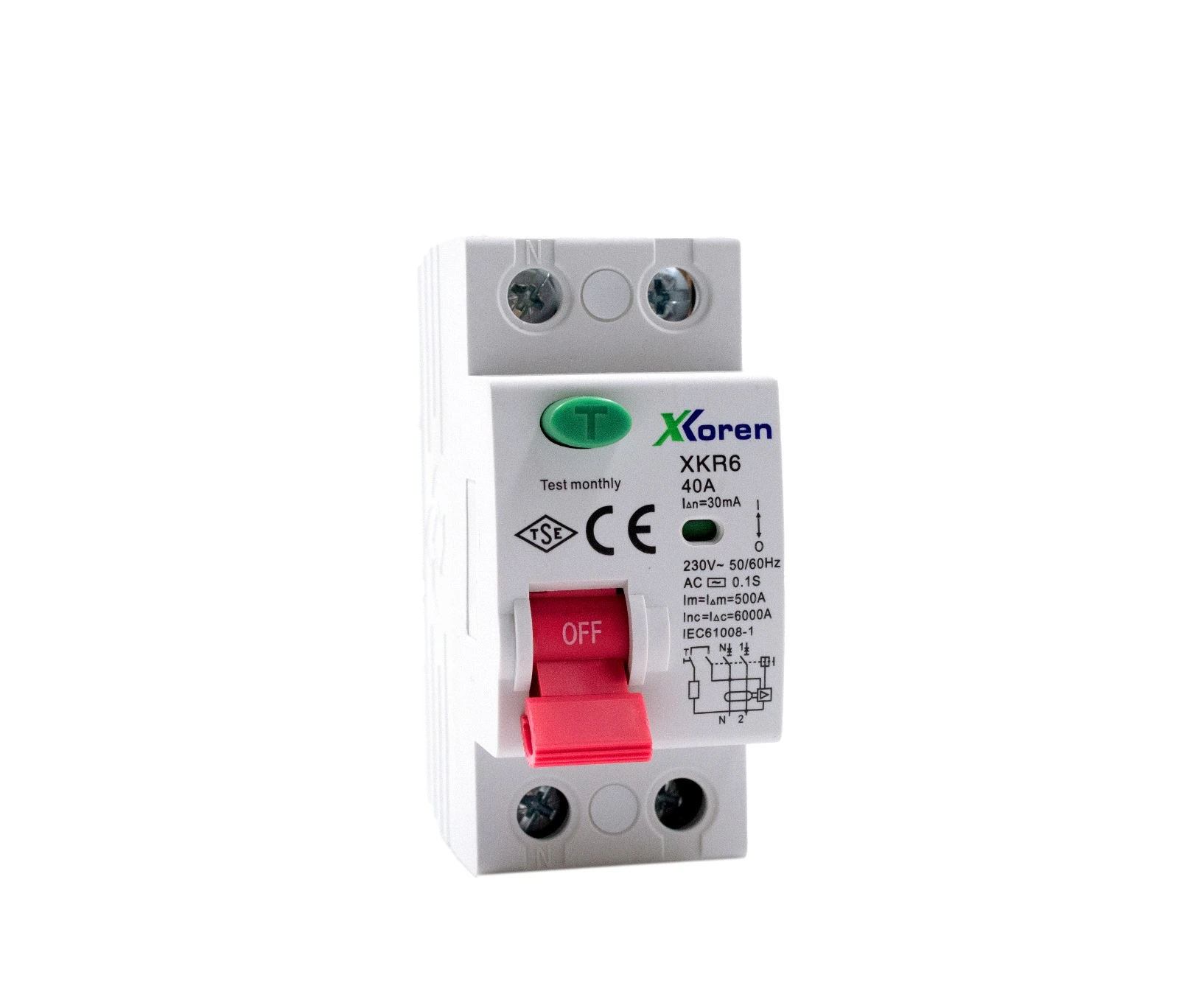

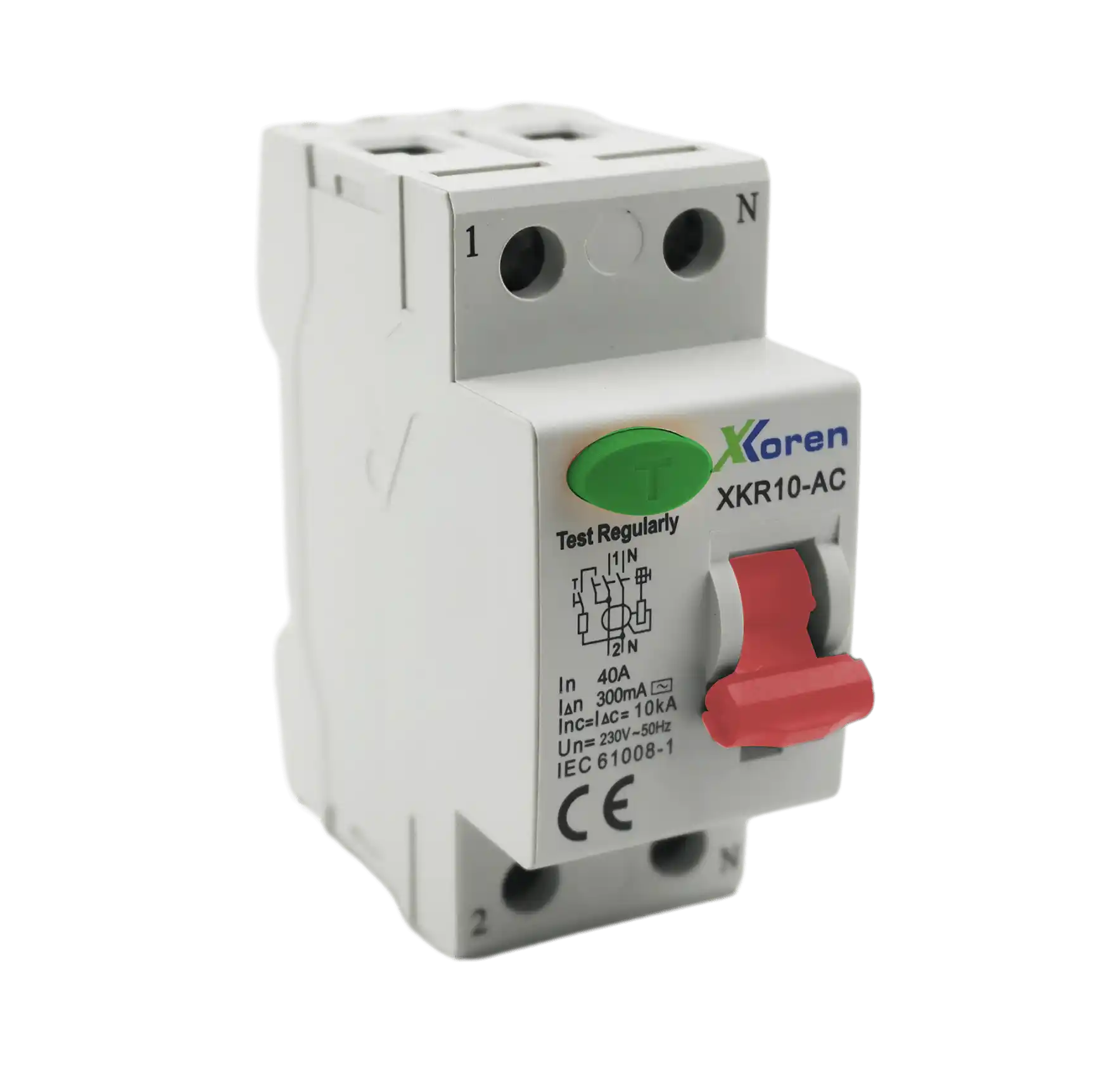

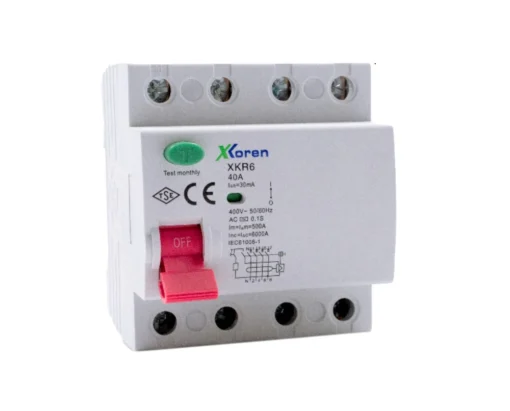

Teknik Özellikler:
Kutup Sayısı: 2P, 4P
Kısa Devre Kesme Kapasitesi: 6kA, 10kA
Anma Akımı: 125A’e kadar
Koruma Eşiği: 30mA (hayat koruma), 300mA (yangın koruma)
Elektromekanik trip ünitesi
Alev geciktirici test onaylı alev geciktirici gövde
Yüksek elektriksel ve mekanik ömür
A tipi, B tipi, AC tipi, AC+S tipi, A+S tipi, F tipi ve G tipi
AC Tip: AC akımlarda koruma sağlayan ve AC akımın yönünün değişmesine izin veren kaçak akım koruma şalteridir. Aydınlatma ve priz devreleri, atölyeler, sulama sistemleri, kritik olmayan tıbbi cihazlar, soğuk hava depoları ve karavan-kamp sistemleri gibi taşınabilir elektrik sistemlerinde kullanılır.
AC+S Tip: AC tip ve gecikmeli tip kaçak akım devre kesicilerinin birleşimidir. Zamanla dalgalanan ve değişen frekanslarda oluşan kaçak akımlara karşı hassasiyeti sayesinde (10-30mA gibi hem AC hem de saf sinüzoidal AC kaçakları için ayrı hassasiyet) çok karmaşık elektromanyetik ortamlarda bile doğru kaçak akım koruması sağlayarak kullanılırlar. Ana dağıtım panoları, petrol rafinerileri ve doğalgaz ve denizaltı enerji dağıtım sistemleri, yoğun bakım üniteleri, termik ve nükleer santraller ve büyük lojistik merkezleri gibi güvenlik ve seçiciliğin kritik olduğu yerlerde kullanılırlar.
Tip A: AC akımlarda ve belirli bir frekansa kadar DC akımlarda kaçak durumlarına karşı koruma sağlar. İklimlendirme sistemleri, üretim ve montaj hatları, tıbbi cihaz ve ekipmanlar, laboratuvarlar, elektrikli araç şarj istasyonları, PV inverterler, güneş enerjisi panel ve ekipmanları, gemi-havacılık ekipmanları, PLC-robotik ve sensör sistemleri gibi alanlarda kullanılır.
A+S Tipi: AC akımlarda ve darbeli doğru akım bileşenlerinin tespit edildiği sistemlerde belirli bir gecikme ile devreye girerek kaçak akımı tespit eder ve korur. Motor sürücüleri, enerji depolama sistemleri, telekomünikasyon kuleleri, baz istasyonu elektrik sistemleri gibi alanlarda kullanılır.
B Tipi: Hem AC hem de DC akımlarda harmonik bileşenler içeren karmaşık dalga formlarına sahip sistemlerde kaçak akımlara karşı koruma sağlar. En kapsamlı kaçak akım koruma anahtarı türüdür. Bu nedenle PV sistemleri, frekans konvertörleri, MRI ve diğer tıbbi cihazlar, UPS ve yedek enerji sistemleri, bilgi işlem merkezleri, rüzgar türbinleri ve hidroelektrik sistemler, açık deniz platformları gibi çok geniş alanlarda kullanılır.
F Tipi: AC akımlardan ve doğrultulmuş tek fazlı frekans kontrollü sistemlerden kaynaklanan kaçak akımlara karşı koruma sağlar. Özellikle frekans konvertörleri ve motor sürücüleri gibi tek fazlı kontrol sistemlerinde güvenli dağıtımı sağlamak için kullanılır.
Tip G: AC ve endüstriyel makinelerin ve yüksek güçlü ekipmanların kullanımından kaynaklanan yüksek akımları tespit eder ve bunlara karşı koruma sağlar.
EV Tipi: EV (elektrikli araç) şarj istasyonlarında kullanılan kaçak akım koruma şalteri
elektrikli araçların güvenli bir şekilde şarj edilmesini sağlamak için tasarlanmış bir güvenlik cihazıdır. Bu şalter
şarj işlemi sırasında oluşabilecek artık akımları algılar ve
bu akımlar belirli bir seviyeyi aştığında devreyi otomatik olarak keser. Bu anahtar
hem yasal gereklilikler hem de kullanıcı güvenliği açısından elektrikli araç şarj istasyonlarının önemli bir parçasıdır.
Kaçak Akım Koruma Anahtarı Güvenlik İçin Neden Gereklidir?
Kaçak akım koruma şalteri, elektrik devrelerinde güvenliği sağlamak için kullanılan en kritik ekipmanlardan biridir. Elektrik tesisatlarında oluşabilecek kaçak akımları tespit ederek devredeki elektrik akışını keser ve bu sayede olası elektrik çarpmalarının ve yangınların önüne geçer. Bu şalterlerin temel amacı insan hayatını ve elektrikli cihazları korumaktır. Peki kaçak akım nedir ve neden bu kadar tehlikelidir? Kaçak akım, elektrik sisteminde normalde akması gereken akımın belli bir kısmının yalıtılmamış bir yoldan geçmesi durumudur. Bu durum elektrik çarpmalarına veya yangın riskine yol açabilir. Kaçak akım koruma şalterleri bu tür tehlikeleri algılar ve devreyi derhal keser.Kaçak akım koruma şalterleri özellikle evlerde, ofislerde, ticari binalarda ve endüstriyel tesislerde büyük önem taşır.İnsanların sürekli elektrik ile temas halinde olduğu yerlerde kaçak akım riski oldukça yüksektir. Örneğin elektrikli bir cihazda meydana gelen bir arıza sonucunda kaçak akım, cihazın metal gövdesine ulaşabilir. Bu durumda cihazı kullanan kişi ciddi bir elektrik çarpmasına maruz kalabilir. Kaçak akım koruma şalteri bu gibi durumlarda devreye girerek cihazın enerjisini keser ve kişiyi çarpılmaktan korur. Bir diğer önemli risk ise kaçak akımın yangın tehlikesi yaratmasıdır.Özellikle eski binalarda bulunan eski ve yıpranmış elektrik tesisatları zamanla kaçak akımlara neden olabilir. Bu kaçak akımlar kabloları aşırı ısıtarak yangınlara neden olabilir. Kaçak akım koruma şalterleri bu gibi durumların önüne geçer ve yangın riskini büyük ölçüde azaltır. Kaçak akım koruma şalterleri evlerde ve ticari binalardaki elektrik yangınlarının en önemli nedenlerinden biridir ve bu nedenle kaçak akım koruma şalterleri her elektrik tesisatının vazgeçilmez bir parçası haline gelmiştir.Günümüzde enerji tasarrufu ve güvenlik gereksinimleri arttıkça kaçak akım koruma şalterlerinin kullanımı daha da yaygınlaşmıştır.Birçok ülkenin elektrik güvenlik standartlarına göre yeni binalarda kaçak akım koruma şalterlerinin kullanımı zorunlu hale getirilmiştir. Kaçakakımkoruma şalterleri, elektrik çarpmalarından kaynaklanan kazaların önlenmesinde ve elektrik kaynaklı yangın riskinin en aza indirilmesinde büyük önem taşımaktadır. Kaçakakım koruma şalterleri sadece kişileri değil elektrikli cihazları da korumaktadır.Cihazlarda meydana gelen elektrik arızaları cihazın ömrünü kısaltabilir ve ciddi maddi kayıplara yol açabilir. Özellikle pahalı endüstriyel makinelerde bu tür arızaların maliyeti oldukça yüksek olabilir. Kaçak akım koruma şalterleri cihazları aşırı akımdan korur, arıza riskini azaltır ve cihazların daha uzun ömürlü olmasını sağlar.Sonuç olarakkaçakakım devre kesicileri elektrik güvenliğinde hayati bir rol oynar.Bu şalterler elektrik çarpmalarını önleyerek insanların hayatını kurtarır, elektrik yangınlarını önleyerek maddi kayıpların önüne geçer ve cihazların güvenli bir şekilde kullanılmasını sağlar. Elektrik güvenliği için en önemli adımlardan biri, her türlü elektrik tesisatında kaçak akım devre kesicilerinin kullanılmasını sağlamaktır. Özellikle eski binalarda elektrik tesisatları periyodik olarak kontrol edilmeli ve kaçak akım devre kesicilerinin düzgün çalıştığından emin olunmalıdır.
Kaçak Akım Koruma Şalteri Nedir?
Kaçakakım koruma şalteri, bir elektrik devresinde kaçak akım oluştuğunda elektrik akışını kesen bir güvenlik cihazıdır. Normalde bir elektrik devresinde akması gereken akımın bir kısmı yalıtılmamış bir yoldan toprağa sızarsa, buna kaçak akım denir. Kaçak akımlar elektrikli cihazlarda arızalara neden olabileceği gibi insanları çarparak ciddi sağlık sorunlarına veya ölüme de yol açabilir. Kaçak akım koruma şalterleri bu tür kaçak akımları anında tespit eder ve devreyi keserek tehlikeyi önler.Kaçak akım koruma şalterlerinin çalışması oldukça basittir.Bir elektrik devresinde kaçak akım oluştuğunda şalter bu akımı algılar ve anında devreyi keser. Bu işlem sadece milisaniyeler içinde gerçekleşir. Bu hızlı tepki süresi, elektrik çarpmalarının ve yangın risklerinin önlenmesinde hayati önem taşır. Elektrik sistemlerinde meydana gelebilecek kazaların büyük bir kısmı kaçak akımların geç tespit edilmesinden kaynaklanmaktadır. Kaçak akım koruma şalteri sayesinde bu risk en aza indirilir. Kaçakakım koruma şalterlerinin birkaç farklı türü vardır. Evlerde ve ticari binalarda en yaygın olarak kullanılan tip 30mA duyarlı şalterlerdir. Bu tip anahtarlar, bir kişinin maruz kalabileceği düşük seviyelerdeki kaçak akımı bile algılar ve devreyi keser. Endüstriyel tesislerde daha yüksek hassasiyete sahip anahtarlar kullanılabilir. Ayrıca sadece insan güvenliği için değil cihazların korunması için de kullanılan 300mA ve 500mA hassasiyete sahip kaçak akım koruma şalterleri de bulunmaktadır. Bu şalterler özellikle yangın riskini en aza indirmek için tercih edilmektedir.Kaçak akım koruma şalterlerinin en önemli avantajlarından biri de sistemdeki hatalı topraklamayı tespit edebilmesidir.Topraklama, elektrik sistemlerinin güvenliği için kritik öneme sahiptir. Topraklamanın hatalı veya düzgün yapılmaması durumunda kaçak akım riski artar. Kaçak akım koruma şalterleri hatalı topraklama durumunda devreye girerek olası kazaların önüne geçer.Günümüzde birçok bina ve yapı için kaçak akım koruma şalterlerinin kullanımı zorunlu hale getirilmiştir.Bu gereklilik özellikle inşaat sektöründe ve ticari binalarda yaygındır. Kaçak akım koruma şalterleri, binalarda yaşayan ve çalışan insanların güvenliği için en önemli elektriksel koruma önlemlerinden biri olarak kabul edilmektedir. Aynı zamanda elektrik çarpmalarından kaynaklanan iş kazalarının önlenmesinde de büyük önem taşımaktadır.Kaçak akım koruma şalterlerinin düzenli olarak test edilmesi gerekmektedir. Bu şalterler üzerinde bulunan test butonu kullanılarak sistemin düzgün çalışıp çalışmadığı periyodik olarak kontrol edilmelidir. Anahtarın testi sırasında devre kesilmezse, bu anahtarın arızalı olabileceği ve derhal değiştirilmesi gerektiği anlamına gelir. Düzenli bakım ve test, kaçak akım koruma şalterlerinin etkinliğinisağlar. Sonuç olarak, kaçak akım koruma şalterleri elektrik sistemlerinde güvenliğin sağlanması için hayati öneme sahiptir.Elektrik devrelerinde kaçak akımlar oluştuğunda, devreyi keserek insanları elektrik çarpmasından korur ve yangın riskini önlerler. Elektrik tesisatlarında bu tür şalterlerin bulunması can ve iş güvenliği açısından büyük önem taşımaktadır. Modern elektrik tesisatlarında kaçak akım koruma şalterlerinin kullanımı hayat kurtarıcı ve maliyet düşürücü bir önlem olarak görülmektedir,
Kaçak Akım Koruma Şalterlerinin Kullanım Alanları
Kaçak akım devre kesicileri (RCD’ler) elektrik tesisatlarında güvenliğin sağlanmasında kritik bir rol oynar. Bu şalterler evlerden ticari binalara ve endüstriyel tesislere kadar birçok farklı alanda kullanılmaktadır. Evlerde kullanım genellikle priz devrelerindeki kaçak akım riskine karşıdır. Örneğin banyo ve mutfaklarda su ile temas eden cihazlarda kaçak akım riski daha yüksektir ve bu cihazların güvenliğini sağlamak için kaçak akım şalterleri devreye girer.Ticari binalarda ise büyük elektrik sistemlerinde olası kaçak akımların önlenmesi kritik önem taşır.Bu binalarda kullanılan elektrikli ekipmanların güvenli çalışması ve çalışanların korunması için kaçak akım şalterleri zorunlu hale gelmiştir. Aynı zamanda yüksek güçlü makinelerin çalıştığı endüstriyel tesislerde kaçak akım riski daha yüksektir. Bu nedenle fabrikalarda ve büyük tesislerde kaçak akım koruma şalterlerinin kullanımı yaygındır. Kaçakakımşalterleri büyük cihazların çalışmasını sağlarken aynı zamanda çalışan güvenliğini de sağlamaktadır.Kaçak akım şalterlerinin geniş kullanım alanı bu cihazların enerji güvenliği ve verimliliği açısından ne kadar önemli olduğunu bir kez daha ortaya koymaktadır.Elektrik kesintilerine neden olmadan kaçak akımı önleyerek sistem güvenliğini garanti ederler.
Kaçak Akım Koruma Şalterlerinin Çalışma Prensibi
Kaçakakım devre kesicilerin (RCD)çalışma prensibi, elektrik devresinde meydana gelen kaçak akımları tespit ederek devreyi anında kesmesine dayanır. Elektrik devresinde normalde sıfır olan faz-nötr akımı arasındaki dengesizlik kaçak akımın varlığını gösterir. Bu dengesizliğin belirli bir seviyeyi aşması durumunda şalter otomatik olarak devreyi keser. Bu işlem sadece milisaniyeler içinde gerçekleşir. Bu sayede kaçak akımın ciddi bir güvenlik riski oluşturması engellenmiş olur. Kaçak akım koruma şalterleri, özellikle 30mA veya daha düşük hassasiyete sahip modellerde insanları elektrik çarpmasından korumak için tasarlanmıştır. Yangın riskini önlemek için daha yüksek hassasiyetli modeller tercih edilmektedir. Elektrik tesisatlarında hatalı topraklama ve yalıtım sorunları nedeniyle kaçak akım oluşabilir, bu da şalterin devreyi kesmesini sağlar. Bu basit ama etkili mekanizma elektrik güvenliği açısından büyük avantajlar sunar. Şalterler elektrik akımını sürekli olarak izler ve insanlara zarar verebilecek kaçak akımların oluşması durumunda hızlı bir şekilde müdahale eder.
Kaçak Akım Koruma Şalterlerinin Avantaj ve Dezavantajları
Kaçak akım koruma şalterlerinin kullanımı elektrik güvenliğinde önemli bir adımdır. Bu şalterlerin avantajları oldukça fazladır. İlk olarak kaçak akım riskini ortadan kaldırarak insan hayatını korur ve elektrik çarpmalarını önler. İkinci olarak, elektrik yangınlarına neden olabilecek kaçak akımları tespit ederek yangın riskini en aza indirir. Üçüncüsü, cihazları aşırı akım ve aşınmadan koruyarak elektrikli ekipmanların ömrünü uzatır.Ancak kaçak akım koruma şalterlerinin bazı dezavantajları da vardır. Örneğin, bu şalterler düzenli olarak test edilmeli ve bakımları yapılmalıdır. Aksi takdirde, yanlış çalışabilir veya kaçak akımları tespit edemeyebilirler. Ayrıca bazen hassasiyet seviyesi yüksek olduğunda ani enerji dalgalanmaları nedeniyle devreyi gereksiz yere kesebilirler. Bu durum özellikle endüstriyel tesislerde plansız duruşlara neden olabilir.Sonuç olarak kaçak akım koruma şalterleri sağladıkları güvenlik avantajları ile çok önemlidir. Ancak sistemin sağlıklı çalışabilmesi için düzenli bakımlarının yapılması ve uygun yerlerde kullanılması gerekmektedir. Elektrik güvenliğinde hayati rol oynayan bu şalterler hem can güvenliğini sağlar hem de ekipmanları korur.
