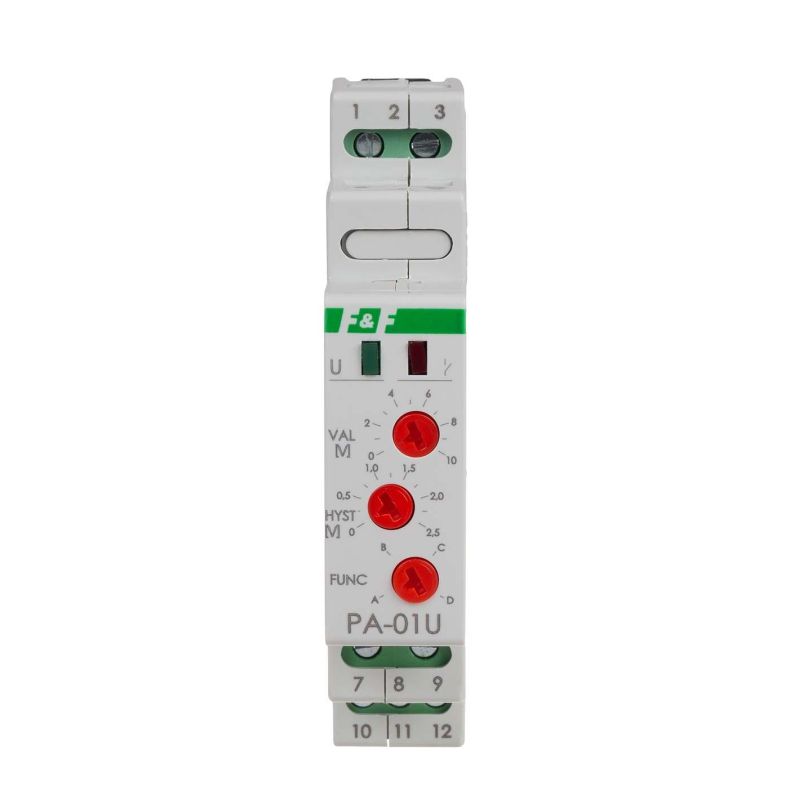

PA-01U cihazı, giriş terminallerine (7-9) bağlı voltaj sinyalini sürekli olarak ölçer ve ölçülen değere ve seçilen çalışma moduna dayanarak yürütme rölesinin açılmasına karar verir. Ölçüm girişi, cihazın güç kaynağından ve kontaklardan galvanik olarak izole edilmiştir, bu sayede cihazın besleme voltajından bağımsız bir devrede 0÷10 V aralığındaki voltajı ölçmek mümkündür. PA-01u, FUNC düğmesi ile seçilen dört farklı modda çalışabilir.
Referans MAX-PA-01U
- Güç kaynağı gerilimi
- 9÷30 V DC
- Maksimum AC-1 yük akımı
- 8 A
- Ölçüm hatası
- 1%
- Yürütme unsuru
- Röle
- İletişim yapılandırması
- 1 × NO/NC
- Temasın ayrılması
- EVET
- Güç tüketimi (maks)
- 100 mA
- Gerilim giriş direnci
- 69 kΩ ± %0,1
- Giriş sinyalleri aralığı
- 0÷10 V
- Histerezis ayar aralığı
- 0÷2,5 V
- Ölçüm çözünürlüğü
- 2,5 mV
- "Pencere" modunda histerezis
- 100 mV
- Terminal
- takılabilir klemensler 1,5 mm²
- Sıkma torku
- 0,5 Nm
- Çalışma sıcaklığı
- -25 ÷ 50 °C
- Boyutlar
- 1 modül (18 mm)
- Montaj
- ray üzerinde 35 mm
- Giriş Koruma İşaretlemesi
- IP20
