Uyumluluk
MID Direktifi 2004/22/EC
EN 50470-1/3
Akım akışı ve uygulanan voltajın etkisi altında çalışan
LE-01M, tüketilen elektrik miktarının hassas ölçümünü yapar. Enerji tüketimi yanıp sönen bir LED (1600 pulse / kWh) ile gösterilir ve değeri LCD ekran tarafından belirlenir. Ondalıklar kWh’nin yüzde birini temsil eder (0,01 kWh = 10 Wh).

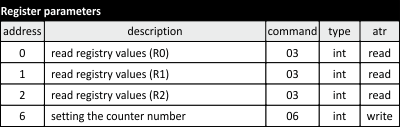

Slave cihazlar olarak çalışma oranı ile iletişim, RS-485 üzerinden standart Modbus RTU’ya göre gerçekleştirilir. Dönüşümden sonra okunan kayıt değerleri kWh, ekran göstergesindeki göstergelerle tutarlı bir sonuç verir. Göstergelerin her biri kullanıcı tarafından iletilen benzersiz bir adresle tanımlanır.
Dikkat!
Göstergenin bir darbe çıkışı SO+ – SO- vardır. Bu, sayaç tarafından üretilen darbe okuma (SO) darbelerini başka bir cihaza bağlamanızı sağlar. Sayacın düzgün çalışması için ek cihazların bağlanması gerekli değildir.
Servis programı
LE Config
Program, hesaplanan enerjinin okunmasını test etmeyi ve sayacın temel parametrelerinin ayarlarını yapmayı sağlar.
USB dönüştürücü üzerinden PC-LE iletişimi WE-1800-BT►
Ücretsiz program.
Elektrik sayaçlarının uzaktan okunması için programlar
LE-01M, LE-01MP, LE-01MQ, LE-03M, LE-03MP, LE-03M CT
MeternetPRO
MeternetPRO uygulaması, Modbus RTU protokolü aracılığıyla iletişim kuran sayaçların, multimetrelerin, ölçüm transdüserlerinin, giriş/çıkış genişletme modüllerinin ve diğer ölçüm cihazlarının durumlarının ve göstergelerinin uzaktan okunmasını sağlar. Cihazlar ve uygulama arasındaki veri alışverişi RS-485 veya yerel alan ağı (LAN) üzerinden gerçekleştirilir. Uygulama, veritabanı ile birlikte yerel bir ağda çalışan özel bir MT-CPU-1 sunucusuna yüklenir. Yazılım kullanıcı arayüzü bir web uygulamasıdır (web sitesi). Uygulamaya erişim herhangi bir web tarayıcısı üzerinden gerçekleştirilir. Genel IP adresine sahip bir LAN’da, uygulamayı yapılandırabilir ve verileri İnternet üzerinden okuyabilirsiniz.
Elektrik tüketiminin abonelik faturalandırması modülü
Elektrik tüketiminin veya kaydedilen diğer artan değerlerin abonelik faturalandırması modülü, örneğin: su, ısı, vb. Belirlenen faturalandırma dönemlerinde (aralıklarında) değerdeki artışları hesaplamanıza olanak tanır. Döngüler: aylık, haftalık, günlük, saatlik. Modül, birden fazla bireysel ve paralel rapor oluşturmanıza olanak tanır.
Meternet
Program, 1000 göstergeye kadar RS-485 ağ ekranı üzerinden uzaktan okumaya izin verir.
Sayaçlar ve uygulama arasındaki veri alışverişi, standart bir RS485 <-> USB portu veya LAN (Ethernet) üzerindeki sunucu aracılığıyla yapılır. Statik bir IP adresi ile yönlendiriciye LAN bağlantısı için, verileri İnternet üzerinden okuyabilirsiniz.
