İşleyiş
Güç kaynağı voltajının rölenin bobinine uygulanması, kontağın kaymasına neden olur. Söz konusu voltajın azalmasından sonra, kontak ilk konumuna geri döner.
Sipariş etiketleme yöntemi:

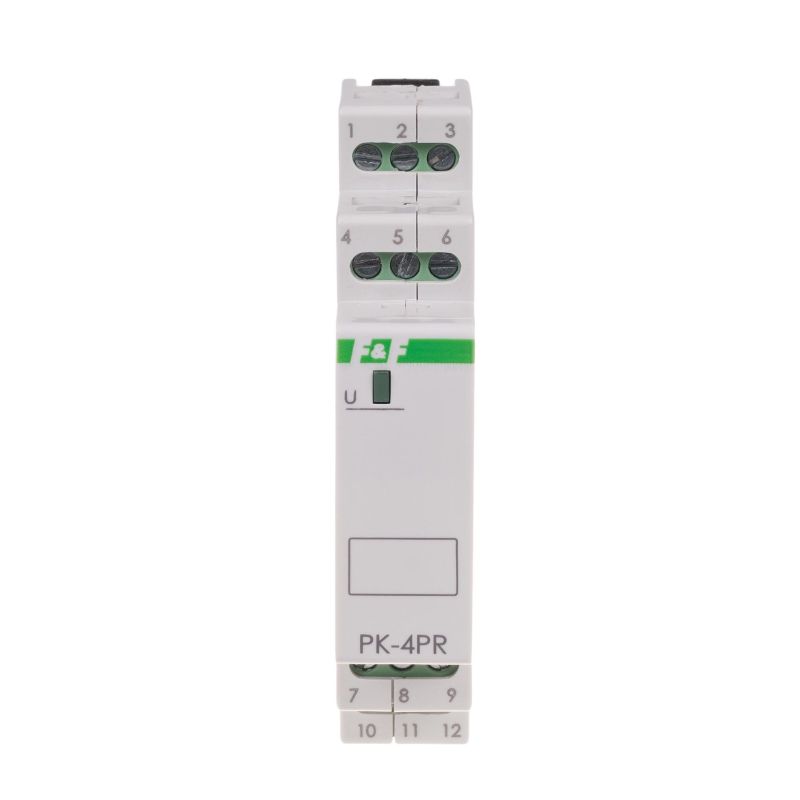

örn. PK-4PR 230V ——— besleme voltajı.
Temas Derecesi
Cihazlardaki İşaretler
Cihazda verilen kontak yük değeri, dirençli alıcıları (güç faktörü parametresi 1 (cosφ=1) olan endüktif olmayan alıcılar) ifade eder.
Endüktif veya kapasitif yüklerin (örn. motorlar, anahtarlama güç kaynakları, vb.) açılması, kontakların dayanıklılığında önemli bir azalmaya yol açar, örn. cosφ=0,5 olan bir yük, hizmet ömrünü (anahtarlama çevrimi sayısı) %20 kısaltır ve cosφ=0,25 için %50 bile kısaltır.
Kontak yük kapasitesi tablosu
Bağlı alıcının yapısına bağlı olarak, kontak aşağıdaki değerlerle yüklenebilir:
IŞIK KAYNAKLARI
ALICI YÜK DOĞASI
Yukarıdaki veriler yaklaşık değerlerdir ve büyük ölçüde belirli bir alıcının tasarımına (bu özellikle LED lambalar, ESL enerji tasarruflu lambalar, elektronik transformatörler ve anahtarlama güç kaynakları için geçerlidir) bağlı olacaktır, anahtarlama frekansı ve çalışma koşulları.
Belirli bir röle türü için maksimum yük seçilirken, aşağıdakiler dikkate alınmalıdır:
| Ampuller | Soğuk bir ampulün direnci genellikle çalışan bir ampulün direncinden en az 10-12 kat daha düşüktür. Örneğin, soğuk bir 230V/100W ampulün direnci yaklaşık 40 Ohm’dur, bu da en kötü durumda, açıldığında, en az birkaç milisaniye boyunca, yaklaşık 5,5 A’lık bir akımın içinden geçtiği ve ampul ısındıktan sonra yaklaşık 0,4 A’lık nominal değere düştüğü anlamına gelir. |
| Halojenler | Normal bir ampulde olduğu gibi, soğuk bir halojen ampulün direnci çalışan bir ampulün direncinden 16-20 kat daha düşüktür. Bu, 230V/100W’lık bir ampul için ampul açıkken 6,5-8 A’lık bir akımın akabileceği anlamına gelir. |
| Tek fazlı endüksiyon motoru (örneğin pompa) | Motorun başlangıç akımı, nominal akımın 5-10 katına kadar çıkabilir. Ek olarak, bu tür motorlar başlangıç akımı değerini hala artırabilen ek başlangıç kapasitörleriyle donatılmıştır. |
| Anahtarlama güç kaynağı (örneğin LED aydınlatma için) | Anahtarlama modlu güç kaynakları, LED ampuller, enerji tasarruflu ampuller ve floresan lamba kontrol cihazları dahil olmak üzere giderek daha fazla elektrikli cihazda kullanılmaktadır. Bu aynı zamanda olası en kötü yük türüdür. Bunun nedeni, bu tür güç kaynaklarının girişinde, güç kaynağı açıldığında pratik olarak kısa devre oluşturan kapasitörlerin bulunmasıdır – birkaç milisaniyelik bir süre boyunca, bu tür bir güç kaynağının nominal akımlarından 100-200 kat daha yüksek değerlerde akımlar orada akabilir. |
