Özellikler
* dört bağımsız çıkış
* AC/DC sinyalleri ile çalışmak üzere tasarlanmış giriş
* durum 1 tetikleme seçimi: yüksek veya düşük voltaj ile
* durum 1 tetikleme seçimi: devre girişinin kapanması veya açılması ile
* giriş sinyalinin kabul edilebilir minimum uzunluğunu ayarlamanızı sağlayan zaman filtresi (girişteki bozulmaların ortadan kaldırılması)
Çalışma

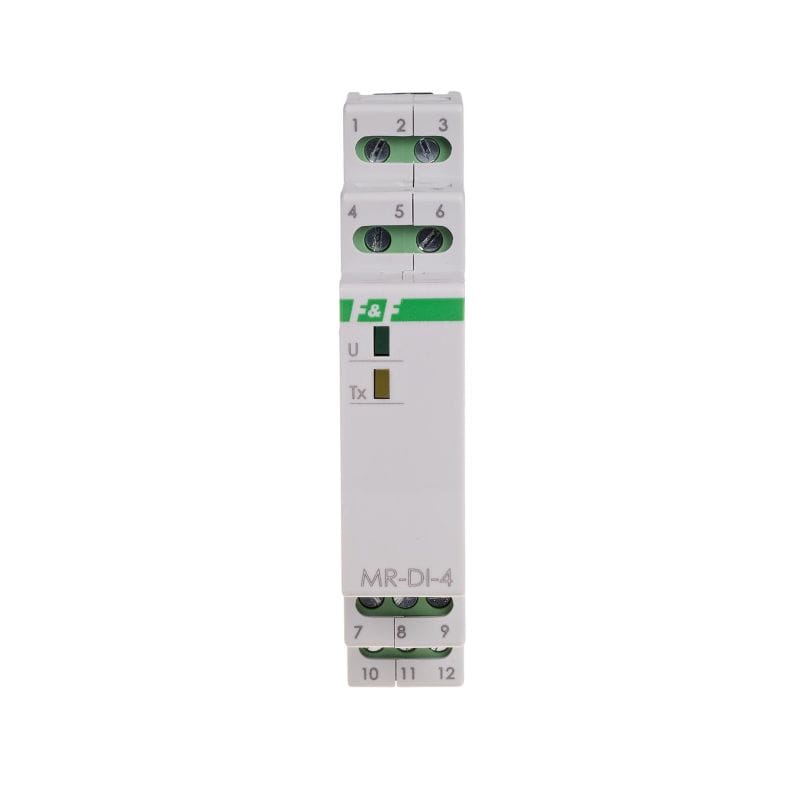

MR-DI-4 modülünün dört girişi vardır. Modül, girişleri (TRUE değeri) düşük (0V) veya yüksek (V+) sinyal ile ve giriş sinyal devresini kapatarak veya açarak etkinleştirmek için yapılandırılabilir seçeneklere sahiptir. Zaman filtresi, girişte ortaya çıkabilecek parazitleri (yanlış darbeler) ortadan kaldırmak için kullanılır. Bu, girişte görülecek ve bir durum değişikliği olarak değerlendirilecek olan giriş sinyalinin minimum süresinin ayarlanmasıdır. Daha kısa sinyaller göz ardı edilir.

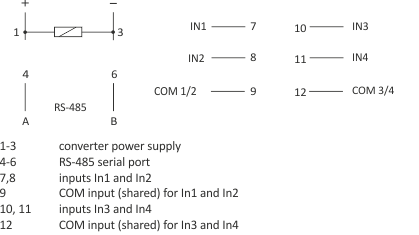

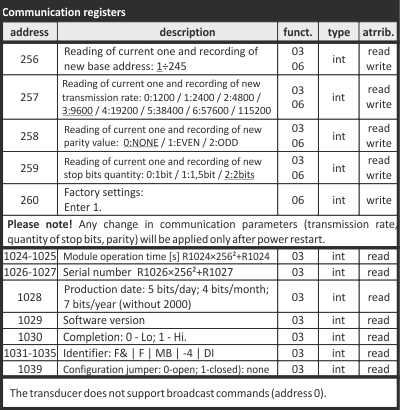

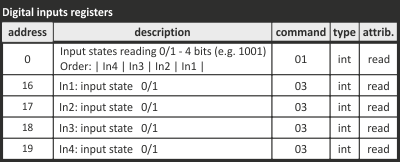

Giriş durumlarının okunması ve tüm iletişim ve veri alışverişi parametrelerinin ayarlanması MODBUS RTU iletişim protokolü kullanılarak RS-485 portu üzerinden gerçekleştirilir. Güç, yeşil bir LED U ışığı ile gösterilir. Modül ve diğer cihaz arasındaki doğru veri alışverişi LED sarı Tx ışığı ile gösterilir.
Yapılandırma

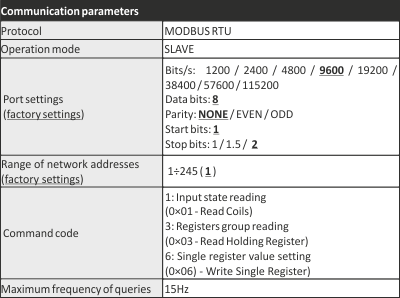

MODBUS RTU protokol parametreleri

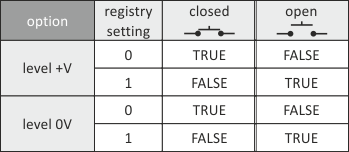

Giriş tetikleme seçenekleri ve bunlara atanan mantıksal durumlar tablosu DOĞRU (1) i YANLIŞ (0)
