Özellikler
* dört bağımsız sayaç
* AC/DC sinyalleriyle çalışmak üzere tasarlanmış sayaç girişi
* faktör ayarı (kayan nokta değeri)
* yeniden ölçeklenmiş değer (darbe sayısı × faktör)
* durum 1 tetikleyicisinin modunu seçme: yüksek veya düşük voltaj
* giriş darbe kenarı seçme (önde gelen veya arkada gelen)
* sayılan darbelerin maksimum frekansını sınırlamanıza olanak tanıyan frekans filtresi (sayacın girişindeki parazitleri ortadan kaldırmak için)
* elektrik kesintisinden sonra sayaç durumunun hafızası
* dijital giriş
Çalıştırma

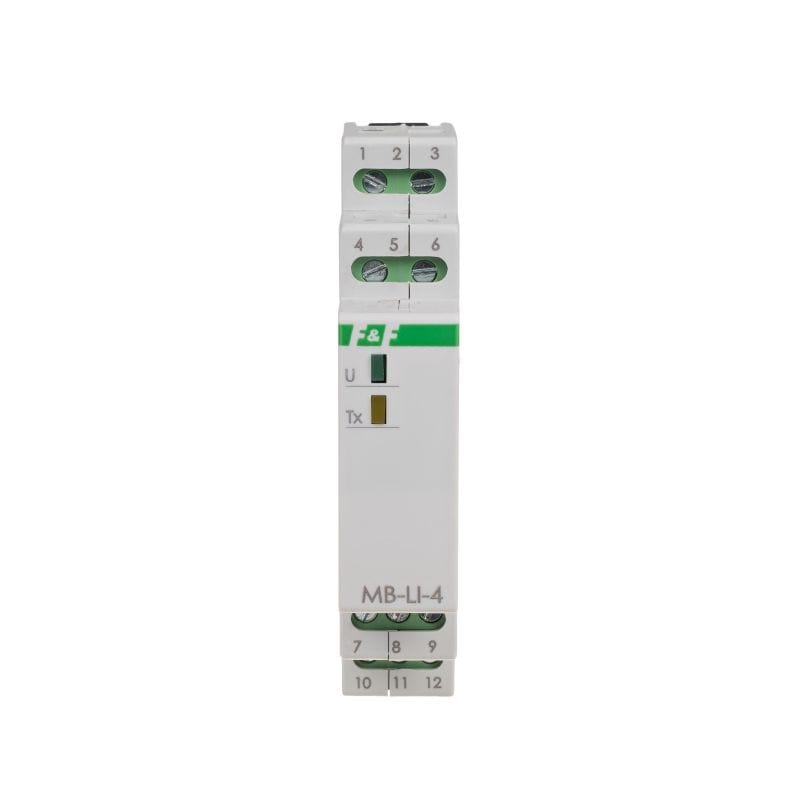

MB-LI-4 modülü dört kanallı tek yönlü bir sayaçtır. Her kanal bağımsızdır ve darbeleri bireysel ayarlara göre sayar. Sonuçlar, 0 ila ~4, 29 milyar aralığında bir darbe sayısı ve yeniden ölçeklenmiş değer biçiminde sunulur. Sayacın okunması her kanal için bağımsız olarak sıfırlanabilir. Maksimum darbe sayısına (taşma) ulaşıldığında, sayaç otomatik olarak sıfırlanır ve 0’dan saymaya başlar. Modül, düşük (0 V) veya yüksek (V+) sinyalli ve ön veya arka kenarlı darbeleri sayma konusunda yapılandırılabilir seçeneklere sahiptir.
Ayrıca, sayma girişi, durumunu okuma yeteneğiyle bir DI dijital girişi olarak kullanılabilir.
Sayılan darbelerin değerlerinin okunması, yeniden ölçeklenen bir değer, tüm sayma parametrelerinin ayarlanması, iletişim ve veri alışverişi, MODBUS RTU iletişim protokolü kullanılarak RS-485 portu üzerinden gerçekleştirilir. Güç, yeşil bir LED U ışığı ile gösterilir. Modül ile diğer cihaz arasındaki doğru veri alışverişi, LED sarı Tx ışığı ile gösterilir.

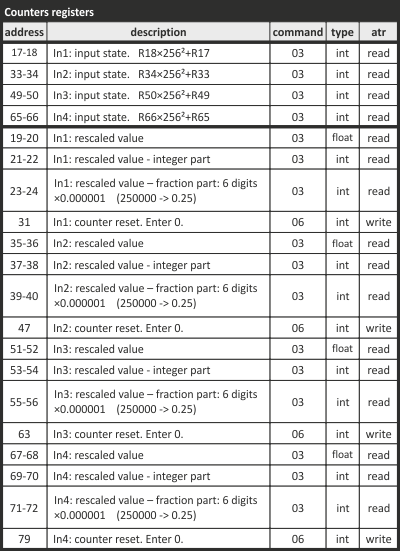

Protokol parametreleri MODBUS RTU
DİKKAT!
Her durumda girişi tetiklemek için harici kontrol voltajına ihtiyaç vardır. Modül güç kaynağı bu amaçla kullanılırsa, kontrol girişleri, güç kaynağı ve iletişim arasında galvanik ayrımın kaybolmasına neden olur.
