Özellikler
* dört bağımsız sayaç
* AC/DC sinyalleriyle çalışmak üzere tasarlanmış sayaç girişi
* faktör ayarı (kayan noktalı bir değer)
* yeniden ölçeklendirilmiş değer (darbe sayısı × faktör)
* durum 1 tetikleme modunun seçilmesi: yüksek veya düşük voltaj
* bir giriş darbe kenarı seçme (önde veya arkada)
* sayılan darbelerin maksimum frekansını sınırlamanıza izin veren frekans filtresi (sayıcının girişindeki parazitleri ortadan kaldırmak için)
* güç kesintisinden sonra sayaç durumunun hafızası
* dijital giriş
Çalışma

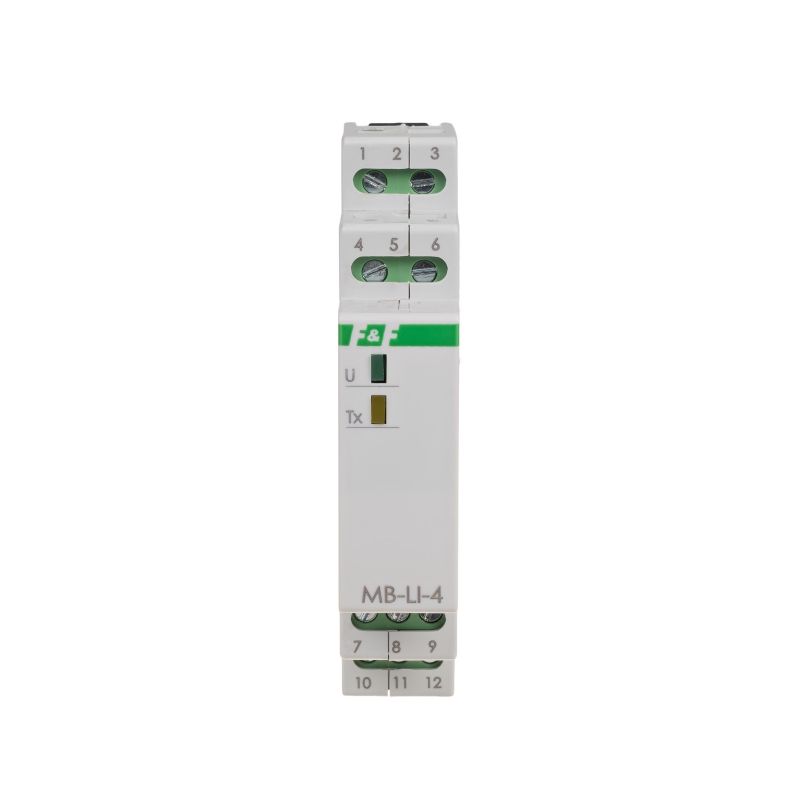

MB-LI-4 modülü dört kanallı tek yönlü bir sayıcıdır. Her kanal bağımsızdır ve impulsları bireysel ayarlara uygun olarak sayar. Sonuçlar, 0 ila ~4, 29 milyar arasında bir aralıkta darbe sayısı ve yeniden ölçeklendirilmiş değer şeklinde sunulur. Sayacın okunması her kanal için bağımsız olarak sıfırlanabilir. Maksimum darbe sayısına (taşma) ulaşıldığında, sayaç otomatik olarak sıfırlanır ve 0’dan saymaya başlar. Modül, darbeleri düşük (0 V) veya yüksek (V+) sinyal ile ve ön veya arka kenar ile saymak için yapılandırılabilir seçeneklere sahiptir.

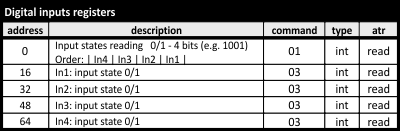

Ayrıca sayma girişi, durumunu okuma özelliğine sahip bir DI dijital giriş olarak kullanılabilir.

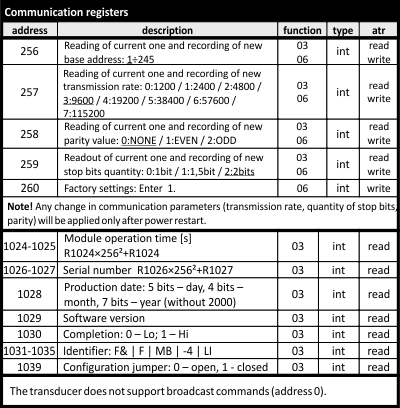

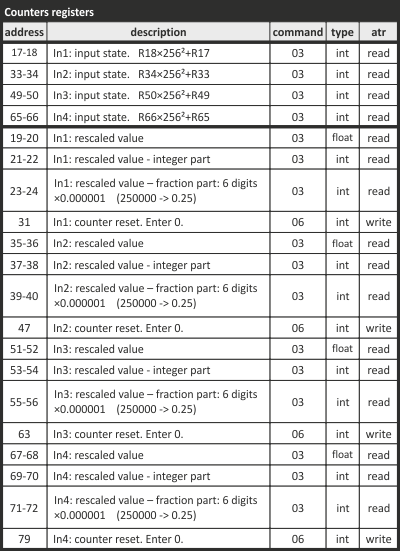

Sayılan darbelerin değerlerinin okunması, yeniden ölçeklendirilmiş bir değer, tüm sayma parametrelerinin ayarlanması, iletişim ve veri alışverişi MODBUS RTU iletişim protokolü kullanılarak RS-485 portu üzerinden gerçekleştirilir. Güç, yeşil bir LED U ışığı ile gösterilir. Modül ve diğer cihaz arasındaki doğru veri alışverişi LED sarı Tx ışığı ile gösterilir.

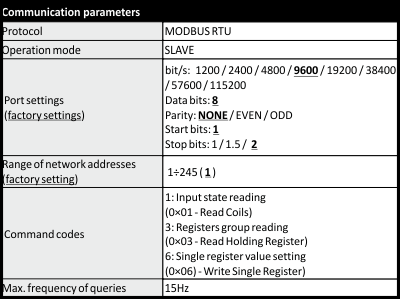

Protokol parametreleri MODBUS RTU
Yapılandırma
DİKKAT!
Girişi tetiklemek için her durumda harici kontrol voltajı gereklidir. Bu amaçla modül güç kaynağı kullanılırsa, kontrol girişleri, güç kaynağı ve iletişim arasındaki galvanik ayrımın kaybolmasına neden olur.
