Uygulama

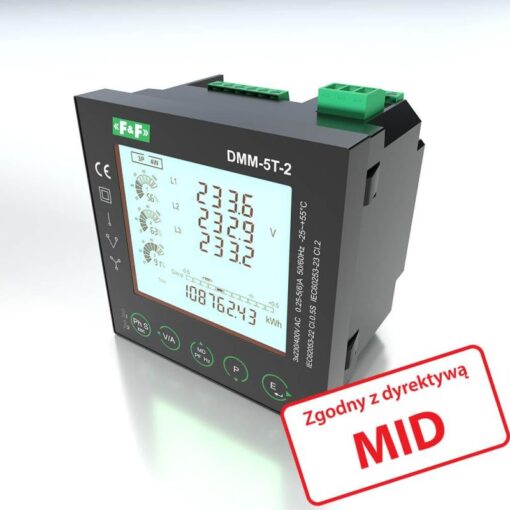

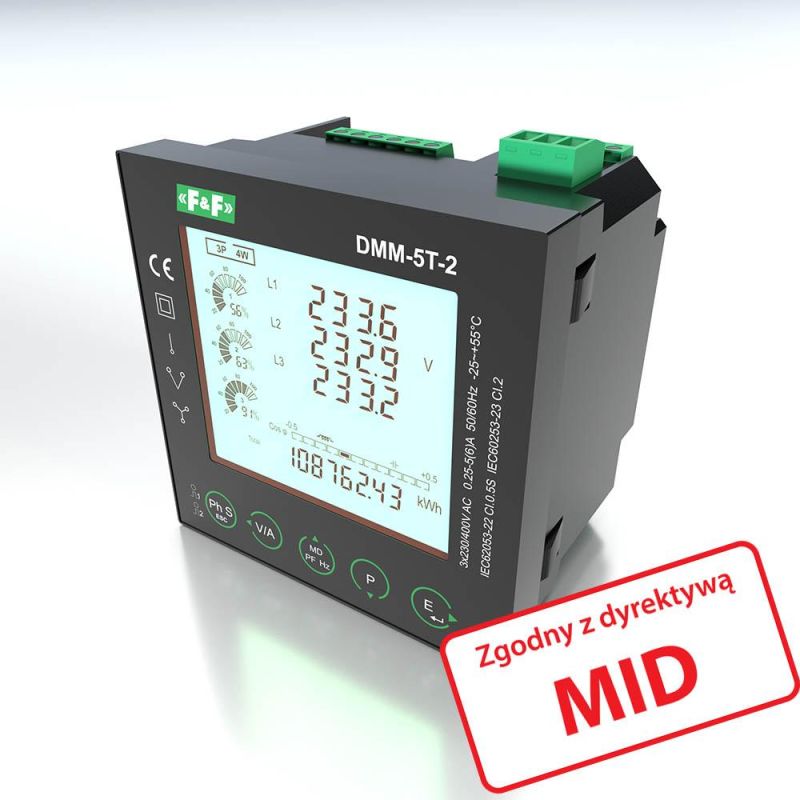

DMM-5T-2, 96×96 mm boyutlarında çok işlevli, evrensel bir panel göstergedir. Enerji akış yönünün analizi ve gerilim ve akım harmoniklerinin dağılımı dahil olmak üzere elektrik şebekesinin tüm önemli parametrelerini hassas bir şekilde izler. Doğrudan, yarı dolaylı ve dolaylı ölçüm sistemlerinde çalışır. Ölçülen değerlerin uzaktan okunmasını sağlayan bir Modbus RTU iletişim arayüzü ile donatılmıştır.
- Ölçülen parametreler
- : faz
- gerilimleri
- ve akımları,
- fazlar
- arası gerilimler
- , frekans,
- faz sırası,
- aktif, reaktif, görünür güç,
- güç ve mevcut talep,
- güç faktörü,

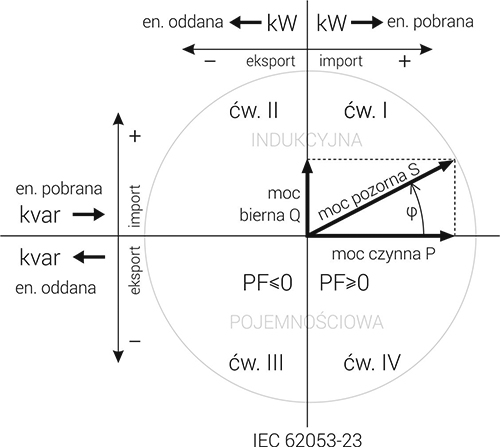

- tam, dört çeyrek enerji ölçümü (hem tüketilen hem de ağa beslenen)
- 63’üncü harmoniğe kadar ve 63’üncü harmonik dahil olmak üzere gerilim ve akım harmoniklerinin dağılımının analizi.
- Ölçüm doğruluğu
- : aktif enerji – sınıf 0.5S
- , voltaj, akım, frekans -% 0.2
- , aktif güç -% 0
- .
- 5
- , reaktif ve görünür güç -% 1,
- pasif enerji -% 2.

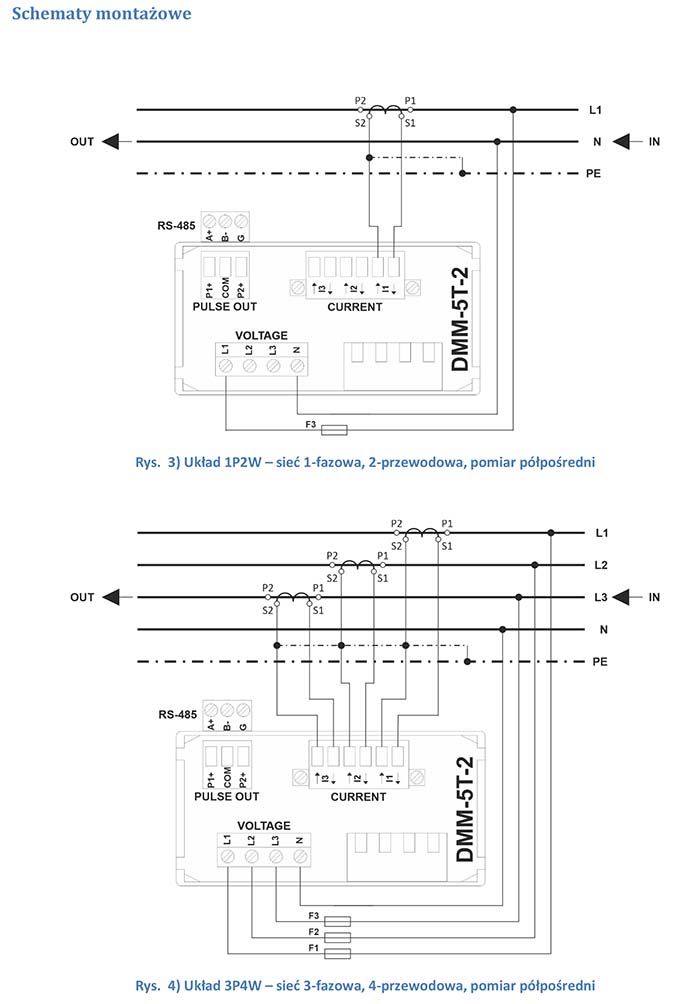

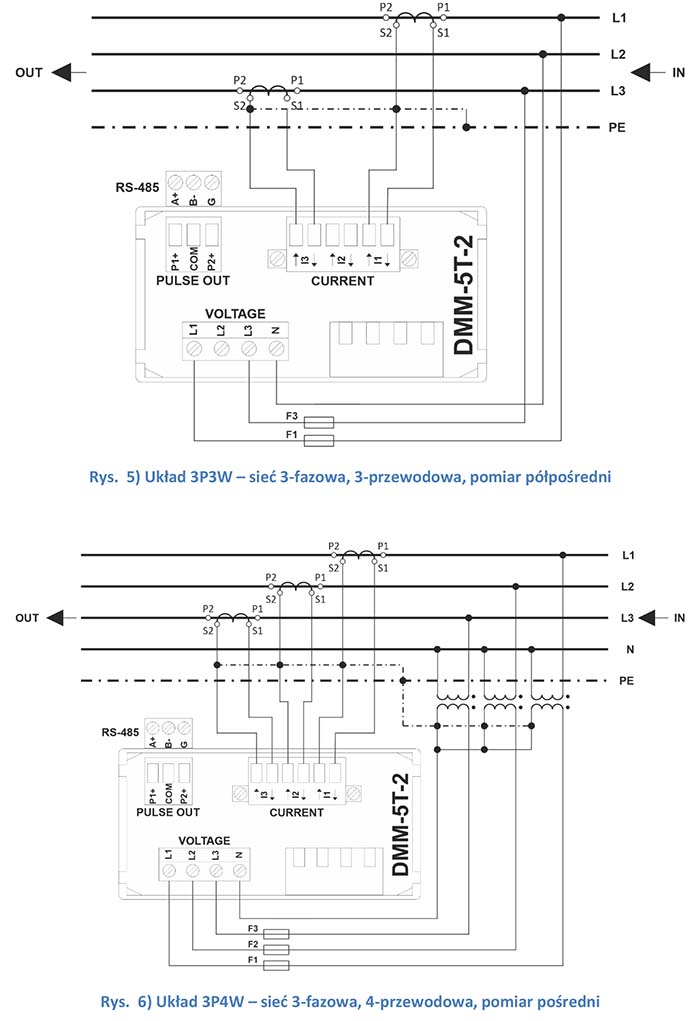

- Ölçülen ağın konfigürasyonu
- : 3 fazlı, 4 telli
- , 3 fazlı, 3 telli
- , 1 fazlı, 2 telli.
- Ölçüm sistemi
- : doğrudan (5 A’e kadar),
- akım transformatörleri kullanarak yarı doğrudan,
- voltaj ve akım transformatörleri kullanarak dolaylı.

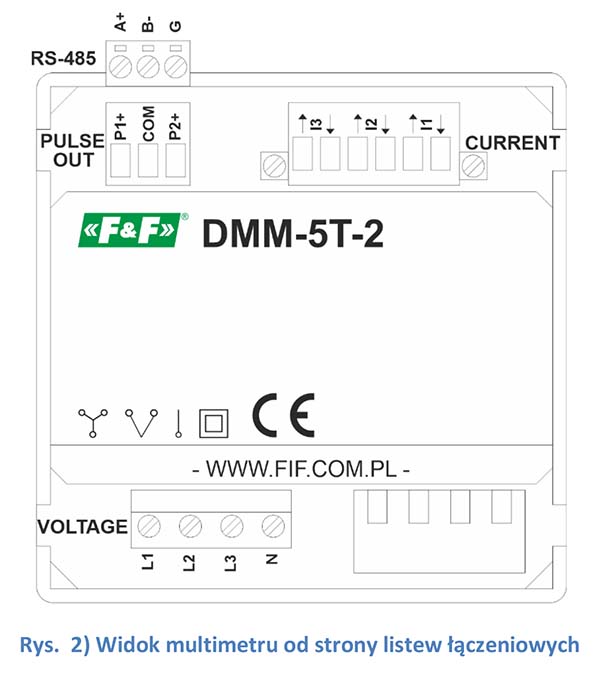

- İletişim:
- RS485 arayüzü ve Modbus RTU protokol desteği,
- iki puls çıkışı.

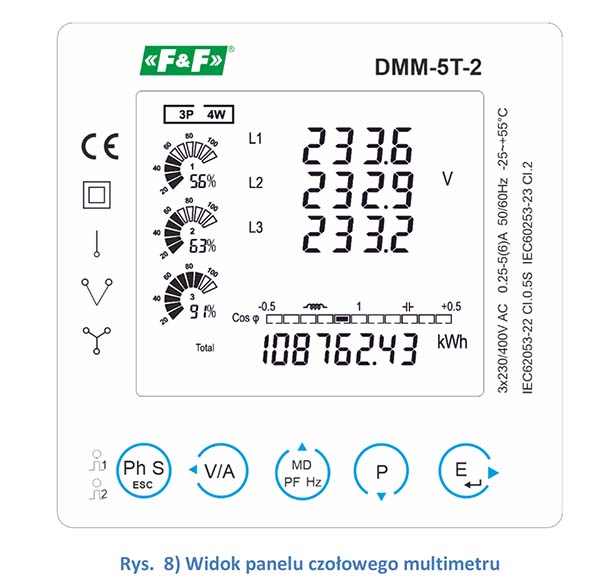

- LCD ekran
- : arkadan aydınlatmalı çok fonksiyonlu LCD ekran
- , güç faktörü göstergesi,
- yük seviyesinin net görüntülenmesi için bargraf.

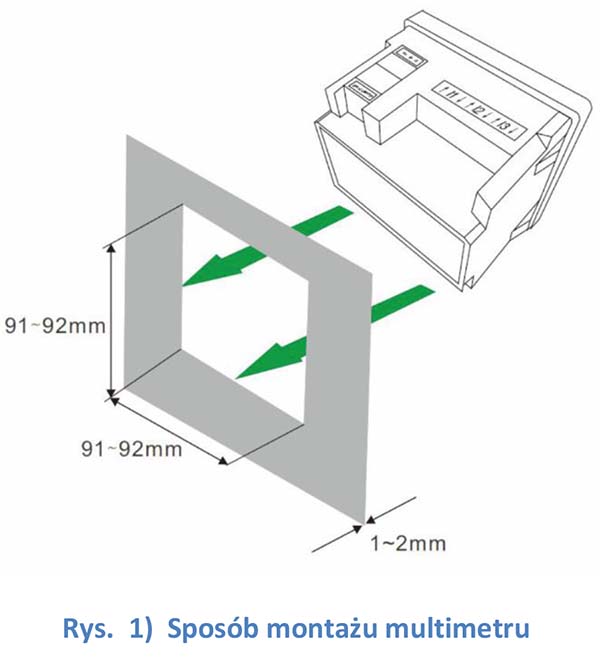

- Kasa Boyutu
- : 96 x 96 x 62 mm.
