Özellikler
* dört bağımsız sayaç
* saat ve INT (tamsayı) için FLOAT (kayan) değerlerinde genel sonuçlar saniye, dakika, saat, gün olarak ayrılmıştır (sayaç başına 4 kayıt).
* AC/DC sinyalleri ile çalışmak üzere tasarlanmış sayaç girişi
* faktör ayarı (kayan nokta değeri)
* durum 1 tetikleme modunun seçilmesi: yüksek veya düşük voltajlı
* giriş sinyalinin maksimum uzunluğunu sınırlamanızı sağlayan zaman filtresi (sayacın girişindeki parazitleri ortadan kaldırmak için)
* güç kesintisinden sonra sayaç durumunun hafızası

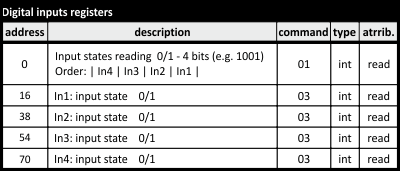

* dijital giriş
Çalışma

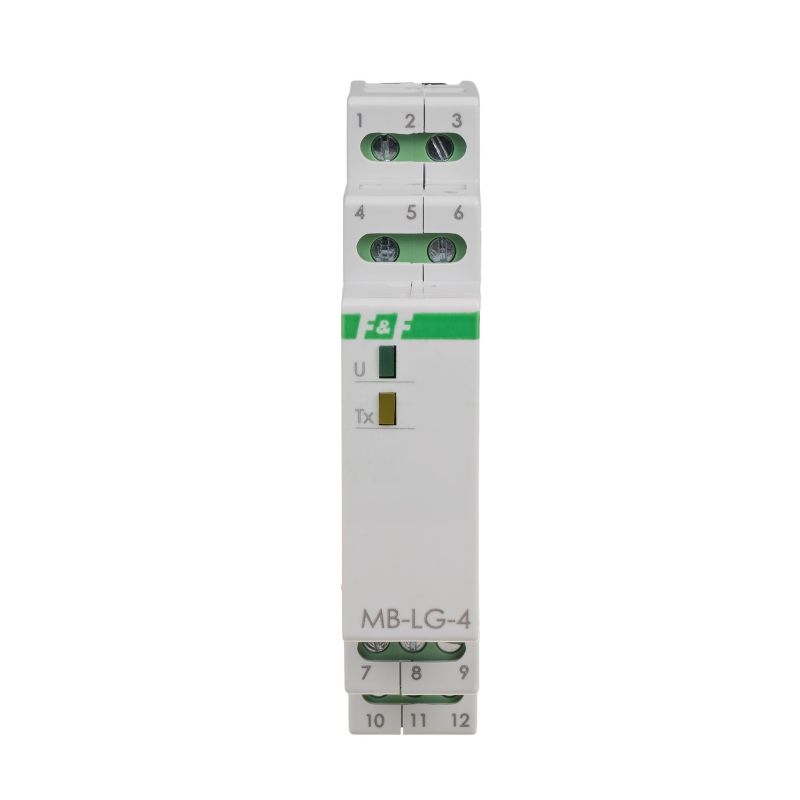

MB-LG-4 modülü dört kanallı tek yönlü bir sayıcıdır. Her kanal bağımsızdır ve zamanı bireysel ayarlara uygun olarak sayar. Sonuç, kayan noktalı sayı biçiminde ve paralel olarak gün, saat, dakika ve saniye biçiminde bileşenlere ayrılmış tamsayı değerleri olarak sunulur.
Sayaç, her kanalın sayacını bağımsız olarak sıfırlamayı sağlayan bir yazılım işlevine sahiptir. Maksimum süre yaklaşık 150 yıldır. Maksimum sayıya ulaştıktan sonra (taşma), sayaç otomatik olarak kendini sıfırlar ve 0’dan saymaya başlar. Modül, düşük (0V) veya yüksek (V +) sinyal ile sayma ve giriş sinyal devresinin kapanması veya açılması için yapılandırılabilir seçeneklere sahiptir. Sayaç, girişte görülecek ve girişin etkinleştirilmesi (zaman filtresi) olarak değerlendirilecek minimum giriş sinyali süresinin ayarlanmasına izin verir. Daha kısa sinyaller göz ardı edilir. Bu, girişte görünebilecek parazitleri (yanlış darbeler) düzeltmek için kullanılır. Sayma girişi, durumunu okuma özelliğine sahip bir DI dijital giriş olarak kullanılabilir.
Sayıcının okunması her kanal için bağımsız olarak sıfırlanabilir. Maksimum darbe sayısına (taşma) ulaşıldığında, sayaç otomatik olarak sıfırlanır ve 0’dan sayar. Modül, düşük (0V) veya yüksek (V +) sinyalli ve ön veya arka kenarlı darbeleri saymak için yapılandırılabilir seçeneklere sahiptir.
Sayılan değerlerin okunması, tüm sayma parametrelerinin ayarlanması, iletişim ve veri alışverişi MODBUS RTU iletişim protokolü kullanılarak RS-485 portu üzerinden gerçekleştirilir. Güç, yeşil bir LED U ışığı ile gösterilir. Doğru veri hariç

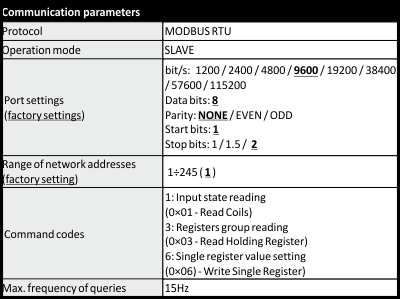

MODBUS RTU Haberleşme parametreleri
