İşleyiş

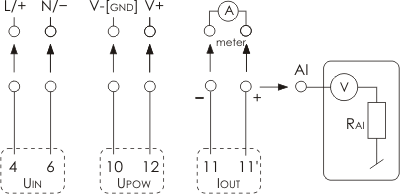

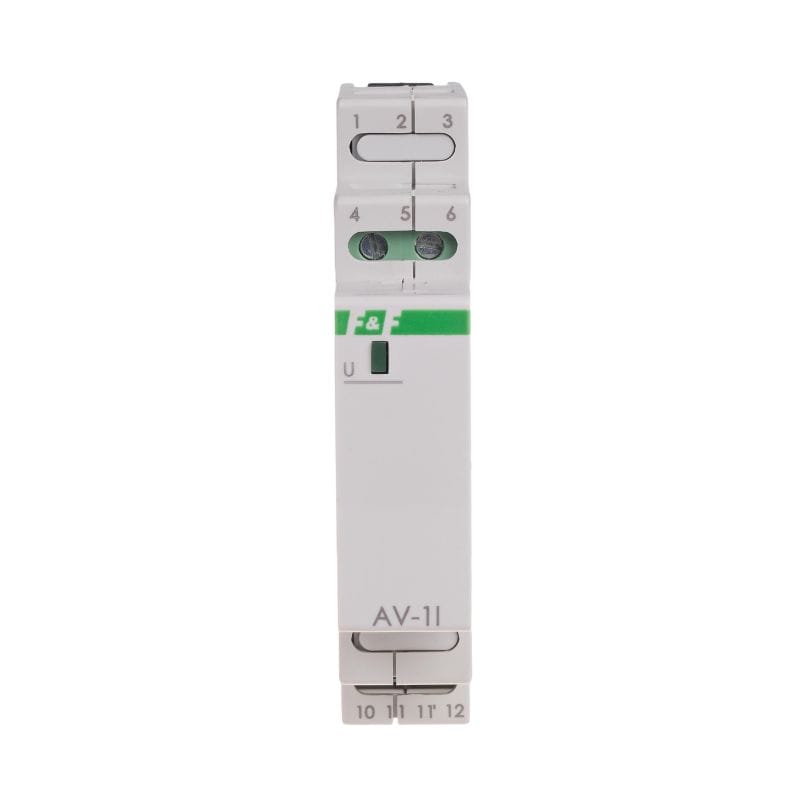

Transmitter giriş geriliminin değerini ölçer (AC veya DC gerilim devresi). Ölçülen voltajın değeri, 0÷400V ölçüm aralığına karşılık gelen 4÷20 mA aralığında orantılı bir çıkış akımı Iout sinyaline dönüştürülür. Transdüser, 400 V’u aşmayan bir genliğe sahip doğrudan ve alternatif voltajın gerçek etkin değerinin (TrueRMS) ölçümlerini gerçekleştirmeye izin verir (bu, bozulmamış sinüzoidal voltajın etkin değerinin yaklaşık 285 V’una karşılık gelir). Modülün sinyal çıkışı, iletilen sinyalin doğruluğunu etkileyen parazit ağını ortadan kaldıran güvenli gürültü filtresidir. Bu, 300 m’ye kadar sinyal kablolarının kullanılmasına izin verir.
