İşleyiş

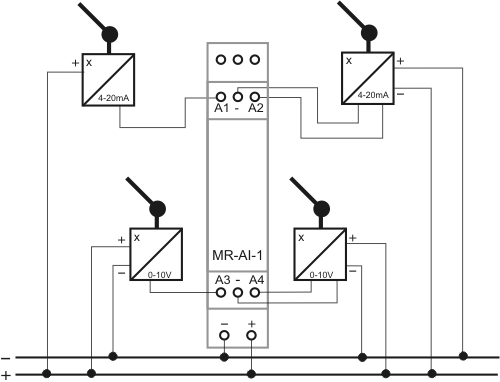

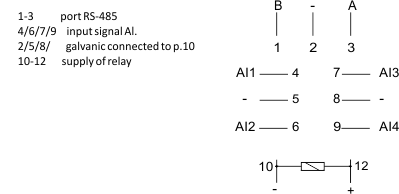

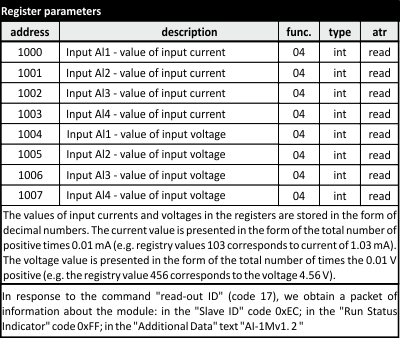

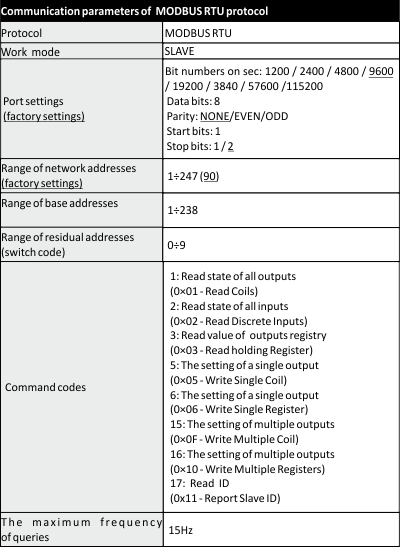

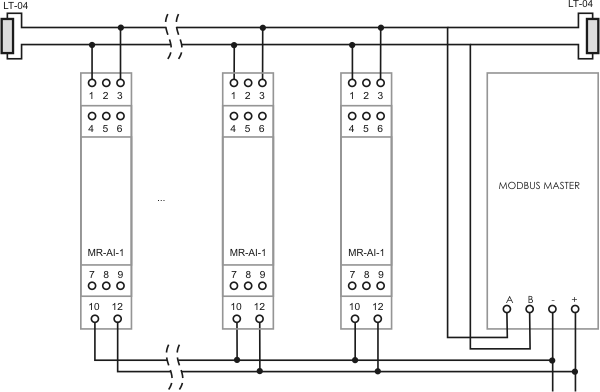

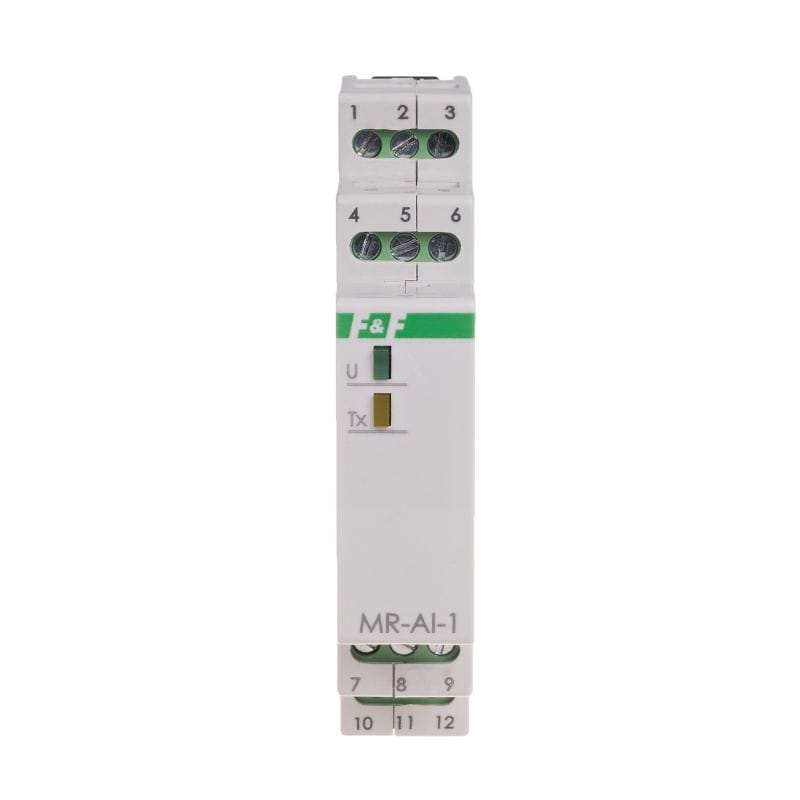

Modül 4 evrensel analog girişe sahiptir. Giriş tipi uyumlu 0-10V (gerilim U) veya 4-20mA (akım I) dahili jumperlar kullanılarak belirlenir. Modül, giriş tiplerinin donanım konfigürasyonlarından (jumperların konumu) bağımsız olarak tüm girişlerdeki giriş akımı ve voltajının değerini ölçer. Bununla birlikte, bu girişin yapılandırıldığı giriş değerleri uygun şekilde ölçülecektir. Giriş akımlarının veya gerilimlerinin değerlerinin okunması ve iletişim parametrelerinin ayarlanması MODBUS RTU iletişim protokolü kullanılarak RS-485 portu üzerinden gerçekleştirilir. Anahtarlama gerilimi yeşil bir LED U ile gösterilir. Modül ve ikinci cihaz ünitesi arasındaki doğru veri alışverişi sarı bir LED Tx ile gösterilir.

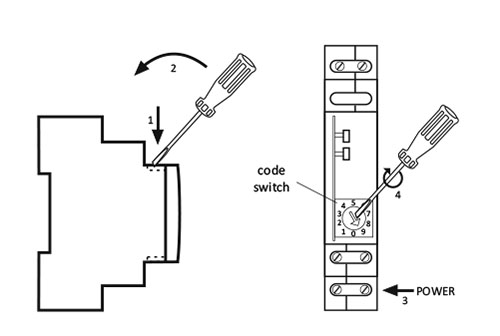

İletişim ayarlarını sıfırlayın
Kapağın altında kod anahtarı mevcuttur. Sıfırlama ile ilgili ayrıntılar aşağıdaki talimatlarda mevcuttur.

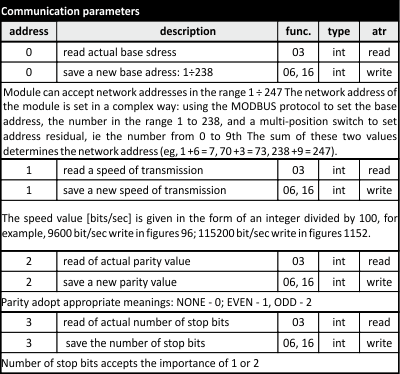

Yapılandırma
