İşleyiş
* Elektrik devresindeki akımın etkin değerinin ölçülmesi.
* Devre çevresinin ölçülmesi güç göstergesinden ayrılır.
* Dönüştürücü ile donatılmış TrueRMS işaretli endeks, deforme olmuş çalışmalarda akım yoğunluğunun etkin değerinin doğru değerini verir.
Uygulama
DMA göstergeleri, 5A nominal sekonder akıma sahip akım trafoları için tasarlanmıştır. Bu trafolar için akım aralığı 25 ila 1000/5 A arasındadır. Trafonun akımının birincil değeri, ölçülen maksimum akımı ve gösterge tarafından görüntülenen gerçek akım değerini belirtir. DMA-20A ve DMA-3 20A, 0÷20 A aralığında doğrudan ölçümler (transformatör uygulanmadan) için tasarlanmıştır.
Sipariş etiketleme yöntemi:

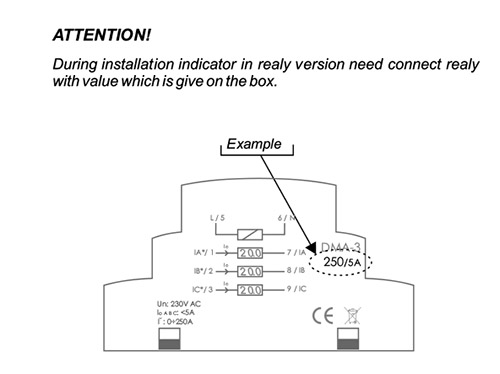

DOLAYLI ÖLÇÜM (transformatör uygulanarak)
DMA- X Y /5A Z
| X Üç fazlı: 3 |
Y Transformatörün akımının birincil değeri: 25, 30, 40, 50, 70, 75, 80, 100, 120, 125, 150, 160, 200, 250, 300, 400, 500, 600, 700, 750, 800, 900, 1000. |
Z True RMS |
Örnek:
*DMA-3150/5 A TrueRMS, 3×150/5A transformatörler için üç fazlı, 3 ×0÷150 A’da ölçüm aralığı, TrueRMS dahil.

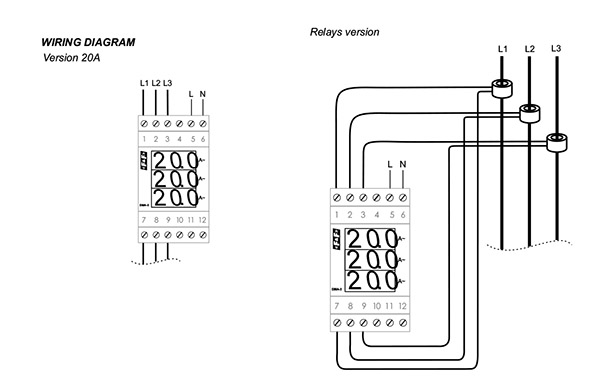

DOĞRUDAN ÖLÇÜM (trafosuz)
DMA- X 20A Z
| X Üç faz: 3 |
Z True RMS |
Örnek:
* DMA-3 20A TrueRMS – 20A için üç fazlı cihaz, ölçüm aralığı 3×0÷20A, TrueRMS ile
