İşleyiş
Sensör, bozuk (deforme) akım dalga formu durumunda bile akımın gerçek rms değerini (TrueRMS) doğru bir şekilde ölçer.

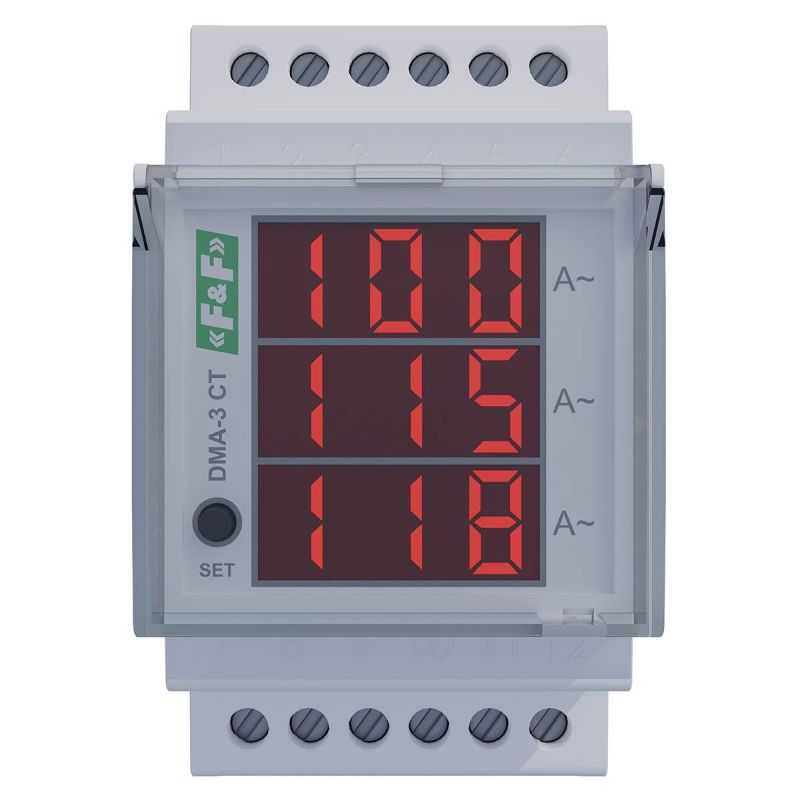

Gösterge sürekli olarak RMS akım değerini ölçer ve bunun sonucu ünitenin ön yüzündeki 3 sıralı, 3 basamaklı segment ekranda gösterilir.
Gösterge, bağlı akım transformatörlerinin değerinin ayarlanmasına izin verir, böylece ekranda gösterilen değer gerçek akım değerine karşılık gelir.
DMA-3 CT, doğrudan 35 mm DIN rayına bir şalt sistemine monte edilmeye uygundur.
Ölçüm transformatörlerinin sekonder sargıları açıksa (örn. montaj sırasında) ve ölçülen devreden bir akım geçerse, ölçüm transformatörünün terminallerinde tehlikeli bir voltaj indüklenebilir. Ölçülen devrelerin güç kaynağını kapatarak veya bir ölçüm transformatörünün ikincil tarafını kısa devre yapan ek köprüler kurarak böyle bir durumdan korunmak kesinlikle gereklidir.
Gösterge, nominal çıkış akımı 5 A olan akım transformatörleri kullanılarak akım ölçümü için tasarlanmıştır. İndikatörün ölçüm devresinden 6 A’den daha yüksek bir değerde akım geçmesi indikatörün hasar görmesine neden olabilir.
Daha fazla güvenlik için, akım transformatörünün bir tarafının bağlantı şemasında gösterildiği gibi topraklanması önerilir.
