İşleyiş

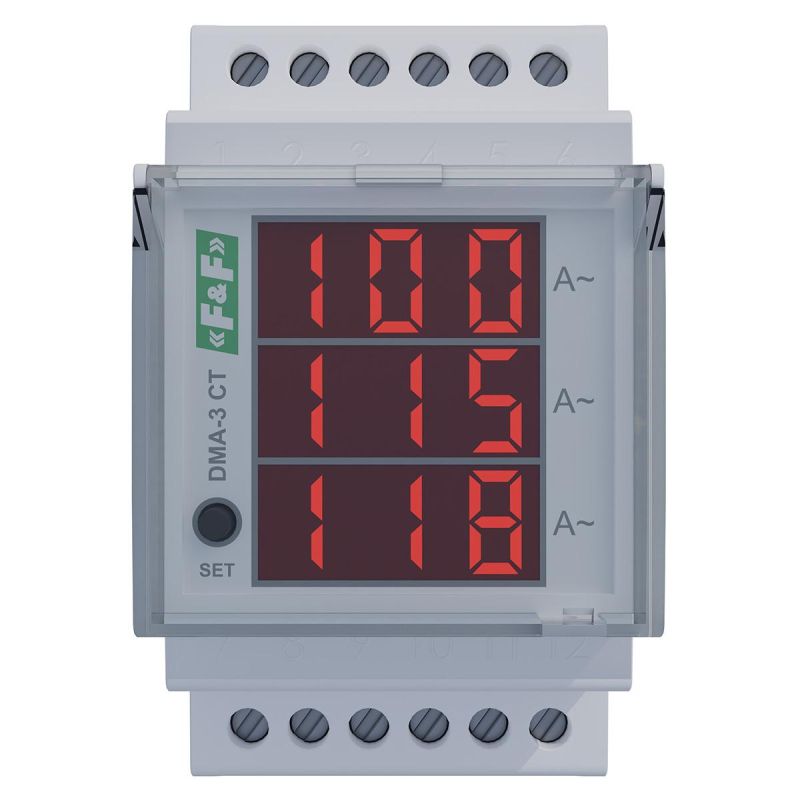

Gösterge sürekli olarak RMS akım değerini ölçer ve bunun sonucu ünitenin ön yüzündeki 3 sıralı, 3 basamaklı segment ekranda gösterilir.
Gösterge, bağlı akım transformatörlerinin değerinin ayarlanmasına olanak tanır, böylece ekranda gösterilen değer gerçek akım değerine karşılık gelir.
DMA-3 CT, doğrudan 35 mm DIN rayı üzerindeki bir şalt sistemine monte edilmeye uygundur.
Ölçüm transformatörlerinin sekonder sargıları açıksa (örn. montaj sırasında) ve ölçülen devreden bir akım geçerse, ölçüm transformatörünün terminallerinde tehlikeli bir voltaj indüklenebilir. Ölçülen devrelerin güç kaynağını kapatarak veya bir ölçüm transformatörünün ikincil tarafını kısa devre eden ek köprüler kurarak böyle bir durumdan korunmak kesinlikle gereklidir.
Gösterge, 5 A nominal çıkış akımına sahip akım transformatörleri kullanılarak akım ölçümü için tasarlanmıştır. 6 A’den daha yüksek bir değerde göstergenin ölçüm devresinden akım akışı göstergenin hasar görmesine neden olabilir.

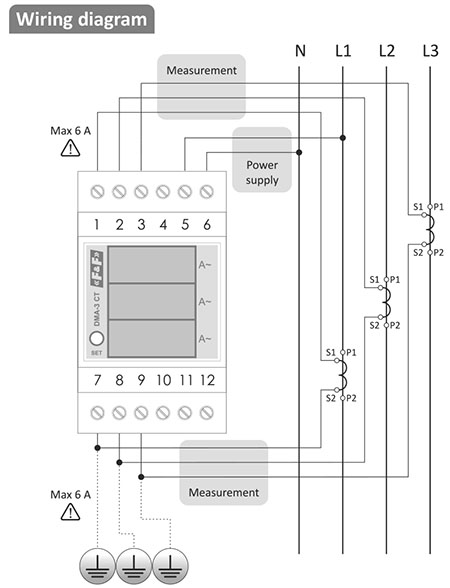

Daha fazla güvenlik için, akım transformatörünün bir tarafının bağlantı şemasında gösterildiği gibi topraklanması önerilir.
