İşleyiş

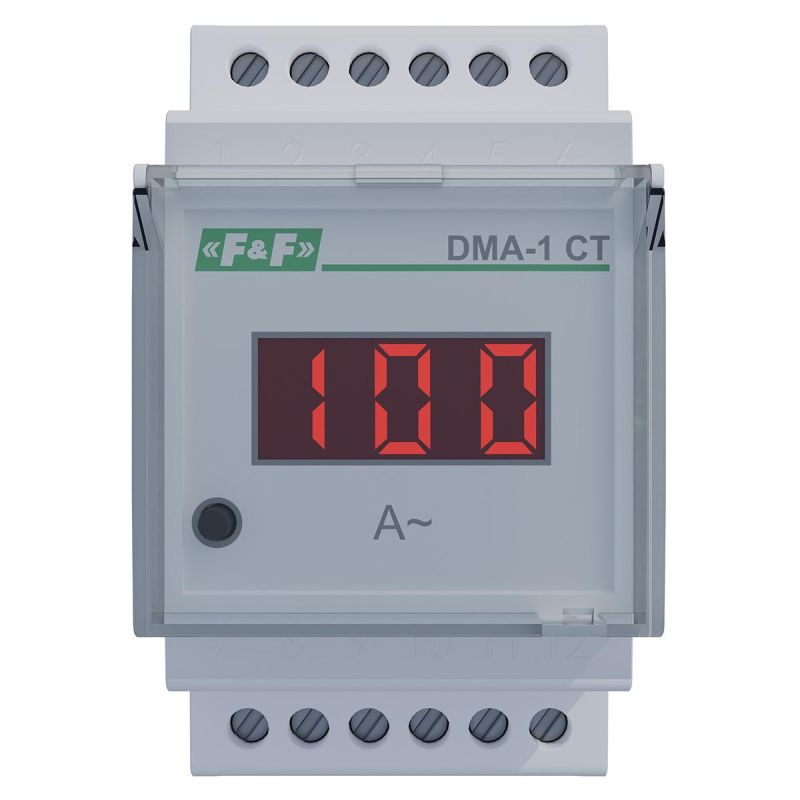

Gösterge sürekli olarak RMS akım değerini ölçer, bunun sonucu ünitenin ön yüzündeki 3 basamaklı segment ekranda gösterilir.
Gösterge, bağlı akım transformatörlerinin değerinin ayarlanmasına olanak tanır, böylece ekranda gösterilen değer gerçek akım değerine karşılık gelir.
DMA-1 CT, doğrudan 35 mm DIN rayı üzerindeki bir şalt sistemine monte edilmeye uygundur.
Ölçüm transformatörlerinin sekonder sargıları açıksa (örn. montaj sırasında) ve ölçülen devreden bir akım geçerse, ölçüm transformatörünün terminallerinde tehlikeli bir voltaj indüklenebilir. Ölçülen devrelerin güç kaynağını kapatarak veya bir ölçüm transformatörünün ikincil tarafını kısa devre eden ek köprüler kurarak böyle bir durumdan korunmak kesinlikle gereklidir.
Gösterge, 5 A nominal çıkış akımına sahip akım transformatörleri kullanılarak akım ölçümü için tasarlanmıştır. İndikatörün ölçüm devresinden 6 A’den daha yüksek bir değerde akım geçmesi indikatörün hasar görmesine neden olabilir.

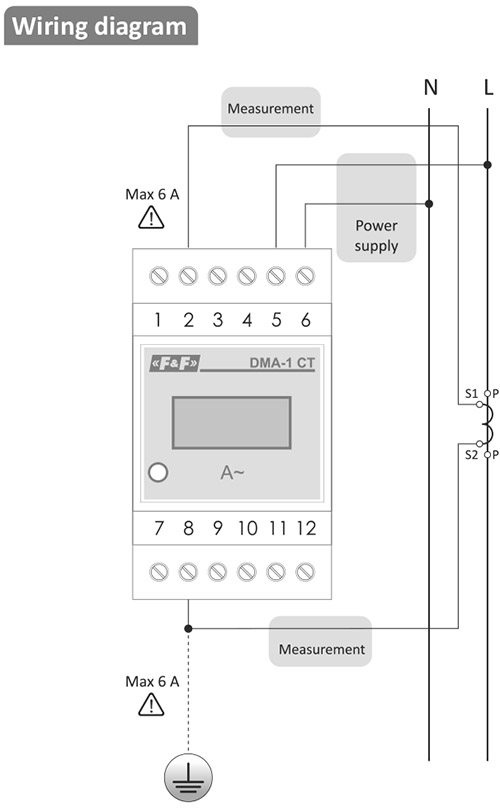

Daha fazla güvenlik için, akım transformatörünün bir tarafının bağlantı şemasında gösterildiği gibi topraklanması önerilir.
