İşleyiş
* Elektrik devresindeki akımın etkin değerinin ölçülmesi.
* Devrenin çevresinin ölçülmesi güç göstergesinden ayrılmıştır.
* Bir dönüştürücü ile donatılmış TrueRMS işaretli indeks, deforme olmuş çalışmalarda akım yoğunluğunun etkin değerinin doğru değerini verir.
Uygulama
DMA göstergeleri, nominal sekonder akımı 5A olan akım transformatörleri için tasarlanmıştır. Bu transformatörler için akım aralığı 25 ila 1000/5 A arasındadır. Transformatör akımının birincil değeri, ölçülen maksimum akımı ve gösterge tarafından görüntülenen gerçek akım değerini belirtir.
DMA-20A ve DMA-3 20A, 0÷20 A aralığında doğrudan ölçümler (transformatör uygulanmadan) için tasarlanmıştır.
Sipariş etiketleme yöntemi:

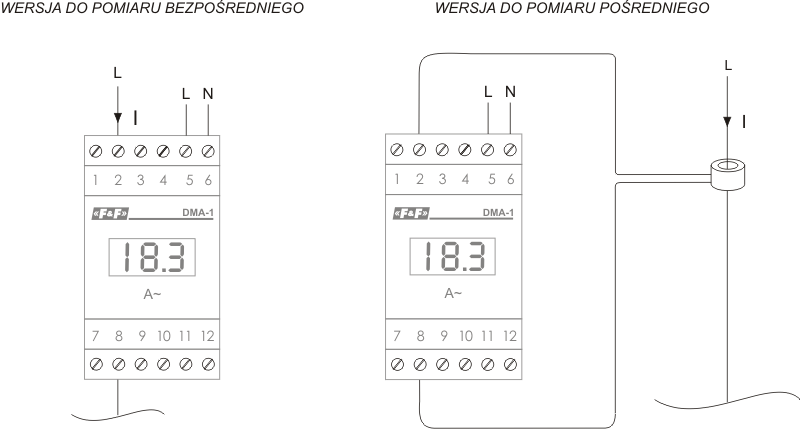

DOLAYLI ÖLÇÜM (transformatörler uygulanmış halde)
DMA- X Y /5A Z
| X Tek faz: 1 |
Y Transformatörün akımının birincil değeri:25, 30, 40, 50, 70, 75, 80, 100, 120, 125, 150, 160, 200, 250, 300, 400, 500, 600, 700, 750, 800, 900, 1000. |
Z Gerçek RMS |
Örnek:
* DMA-150/5A 50/5A transformatör için tek fazlı bir cihaz, ölçüm aralığı 0÷50A, TrueRMS yok;
DOĞRUDAN ÖLÇÜM (transformatörsüz)
| X Tek faz: 1 |
Z Gerçek RMS |
Örnek
* DMA-1 20A – 20A için tek fazlı cihaz, ölçüm aralığı 0÷20A, TrueRMS olmadan
* DMA-1 20A TrueRMS – 20A için tek fazlı cihaz, ölçüm aralığı 3×0÷20A, TrueRMS ile
