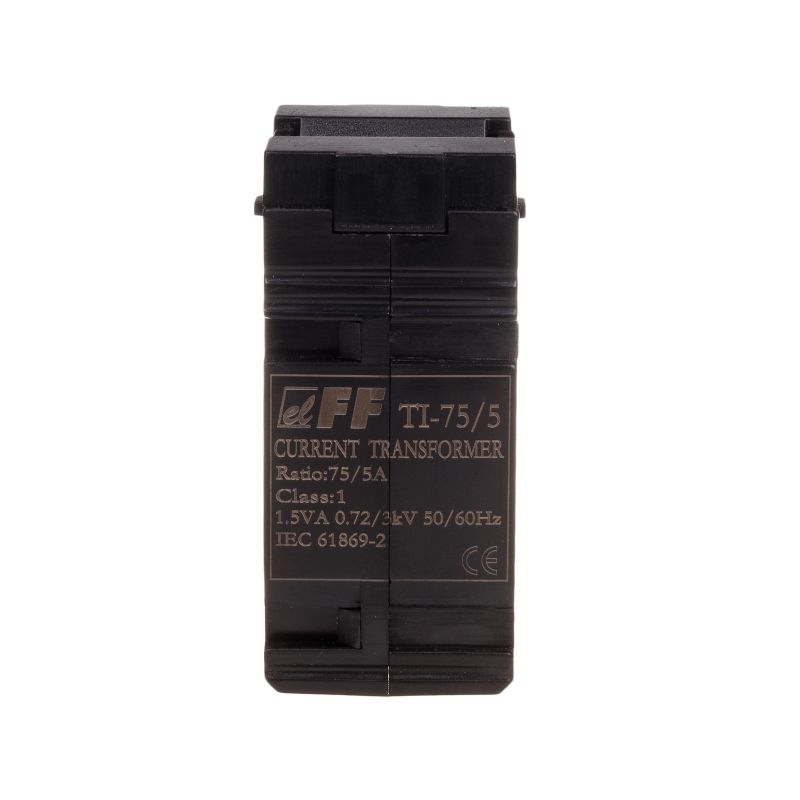

Akım transformatörü TI-75

75/5 transformatör. 2,5 VA. Akım trafosu, kontrol ve ölçüm cihazlarının ölçüm aralığına uyarlanmış, yüksek akım gücünün daha düşük değerlere orantılı olarak değiştirilmesi için kullanılır.

Fiyat Al!

Stok kodu: TI-75-5 Kategoriler: Akım Trafosu

İşleyiş

Ölçülen akıma sahip kablo, primer sargının bir bobinine eşdeğer olan transformatörün ana açıklığından (P1 / P2) geçer. Sekonder sargıların S1 ve S2 terminalleri, kontrol veya ölçüm cihazının ölçüm devresinin terminallerine bağlanır. Her iki sargıdaki akımların gücünün oranı sabit bir değerdir ve akım oranı olarak adlandırılır: IPn/ISn=N, burada IPn nominal birincil akımdır; ISn – nominal ikincil akım; N – iletimin değeridir. Primer sargıdan geçen akımın değeri, sekonder sargıdan geçen akımın değerinden belirlenebilir: ISm*N=IPm, burada ISm – ölçülen primer akım; IPm – ölçülen sekonder akım.

Lütfen dikkat!

Sekonder devrenin çapı 2,5 mm²’den az olmayan bir tel ile bağlanması tavsiye edilir. S2 terminalinin topraklanması tavsiye edilir. Transformatörün çalışması sırasında sekonder devrenin bağlantısının kesilmesi yasaktır (ortaya çıkabilecek yüksek voltaj, insanlar için elektrik çarpması veya cihazda hasar riski oluşturur).

Referans TI-75-5

Tip: tek fazlı; Kapalı çekirdekli
bina
İletim lp / ls: 75/5
Sınıf: 1
Güç [VA]: 1,5 VA
Frekans: 50÷60 Hz
Maksimum çalışma gerilimi: 0,66 kV AC
Standart numarası: IEC 60044-1
Nominal sekonder akım Is: 5 A
İzolasyon bozulma gerilimi: 3 kV/1 dak.
Açılış boyutları P1 / P2: Ø22 mm
Ağırlık: 0,135 kg
Güvenlik faktörü: FS ˂ 5
Bağlantı S1 / S2: vida terminalleri 4 mm²
Boyutlar GxYxD [mm]: 44 mm × 67 mm × 30 mm
Sıkma torku: 0,5 Nm
Çalışma sıcaklığı: -5÷40°C
Montaj konumu: dikey/yatay
Montaj: karatahta / busway
Giriş Koruma İşareti: IP20

TI TO TP declaration CE 2024📄

Cable length calculation tables for selected F&F Filipowski transformers and meters📄

tip	Ip/Is	sınıf	güç [VA]	delik boyutları P1/P2 A1/A2/A3×B; C [mm]	boyutlar G×Y [mm]	ağırlık [kg]
TI-30*	30/5	1	2,5	Ø22	44×67×30	0,135
TI-40	40/5	1	1	Ø22	44×67×30	0,135
TI-50	50/5	1	1,5	Ø22	44×67×30	0,135
TI-60	60/5	1	1,5	Ø22	44×67×30	0,135
TI-75	75/5	1	1,5	Ø22	44×67×30	0,135
TI-80	80/5	1	1,5	Ø22	44×67×30	0,135
TI-100	100/5	0,5	2,5	30/25/20×10; Ø22	61×81×34	0,235
TI-150	150/5	0,5	2,5	30/25/20×10; Ø22	61×81×34	0,235
TI-200	200/5	0,5	5,0	30/25/20×10; Ø22	61×81×34	0,235
TI-250	250/5	0,5	5,0	30/25/20×10; Ø22	61×81×34	0,235
TI-300	300/5	0,5	5,0	30/25/20×10; Ø22	61×81×34	0,235
TI-400	400/5	0,5	10	40/30/ - ×10; Ø30	75×99×40	0,305
TI-600	600/5	0,5	10	40/30/ - ×10; Ø30	75×99×40	0,305
TI-1000	1000/5	0,5	10	62/52/38×21; Ø46	126×102×62	-
TI-1250	1250/5	0,5	10	62/52/38×21; Ø46	126×102×62	-
TI-1600	1600/5	0,5	10	62/52/38×21; Ø46	126×102×62	-

Dikkat!
Sadece TI-30 için geçerlidir
* Transformatörün doğru çalışması için, akım kablosunun transformatörün açıklığından 4 kat geçirilmesi gerekir.
