İşleyiş
Ölçülen akıma sahip kablo, primer sargının bir bobinine eşdeğer olan transformatörün ana açıklığından (P1 / P2) geçer. Sekonder sargıların S1 ve S2 terminalleri, kontrol veya ölçüm cihazının ölçüm devresinin terminallerine bağlanır.
Her iki sargıdaki akımların gücünün oranı sabit bir değerdir ve akım oranı olarak adlandırılır: IPn/ISn=N, burada IPn nominal birincil akımdır; ISn – nominal ikincil akım; N – iletimin değeridir. Primer sargıdan geçen akımın değeri sekonder sargıdan geçen akımın değerinden belirlenebilir: ISm*N=IPm, burada ISm – ölçülen primer akım; IPm – ölçülen sekonder akım.
Lütfen dikkat!
Sekonder devrenin çapı 2,5 mm²’den az olmayan bir tel ile bağlanması tavsiye edilir.
S2 terminalinin topraklanması tavsiye edilir.
Transformatörün çalışması sırasında sekonder devrenin bağlantısının kesilmesi yasaktır (ortaya çıkabilecek yüksek voltaj, insanlar için elektrik çarpması veya cihazda hasar riski oluşturur).
Dikkat!

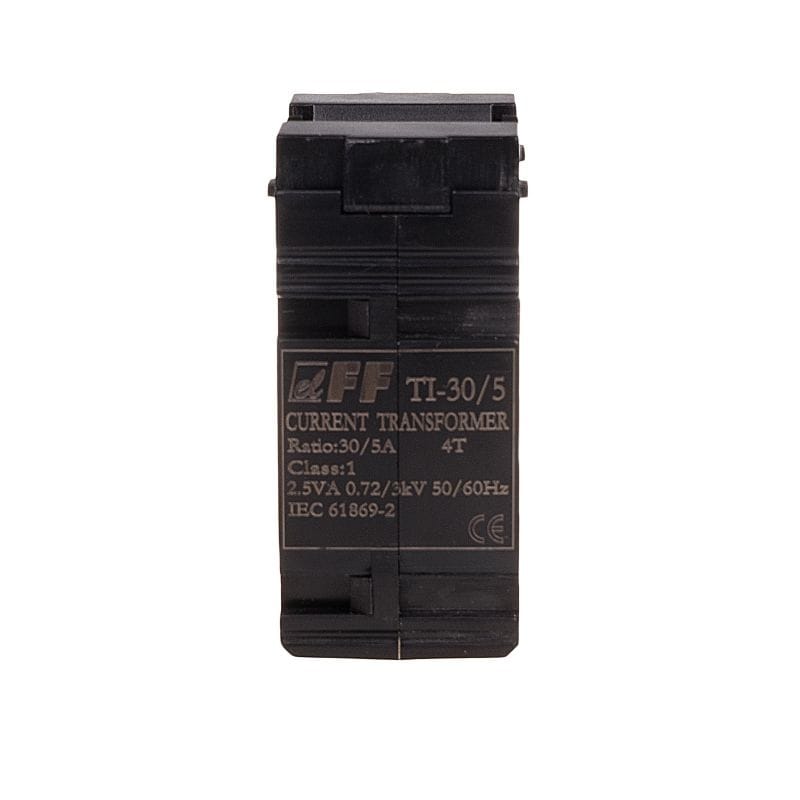

Sadece TI-30 için geçerlidir

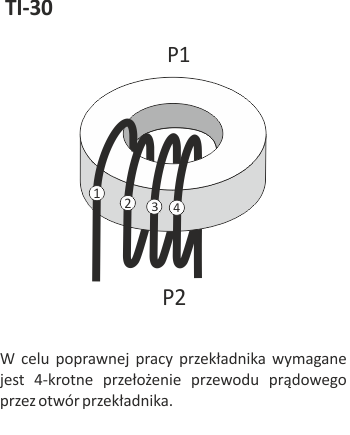

* Transformatörün doğru çalışması için, akım kablosunun transformatörün açıklığından 4 kat geçirilmesi gerekir.
