İşleyiş
Ölçülen akıma sahip kablo, primer sargının bir bobinine eşdeğer olan transformatörün ana açıklığından (P1 / P2) geçer. Sekonder sargıların S1 ve S2 terminalleri, kontrol veya ölçüm cihazının ölçüm devresinin terminallerine bağlanır.
Her iki sargıdaki akımların gücünün oranı sabit bir değerdir ve akım oranı olarak adlandırılır: IPn/ISn=N, burada IPn nominal birincil akımdır; ISn – nominal ikincil akım; N – iletimin değeridir. Primer sargıdan geçen akımın değeri, sekonder sargıdan geçen akımın değerinden belirlenebilir: ISm*N=IPm, burada ISm – ölçülen primer akım; IPm – ölçülen sekonder akım.
Lütfen dikkat!
Sekonder devrenin çapı 2,5 mm²’den az olmayan bir tel ile bağlanması tavsiye edilir.
S2 terminalinin topraklanması tavsiye edilir.
Transformatörün çalışması sırasında sekonder devrenin bağlantısının kesilmesi yasaktır (ortaya çıkabilecek yüksek voltaj, insanlar için elektrik çarpması veya cihazda hasar riski oluşturur).

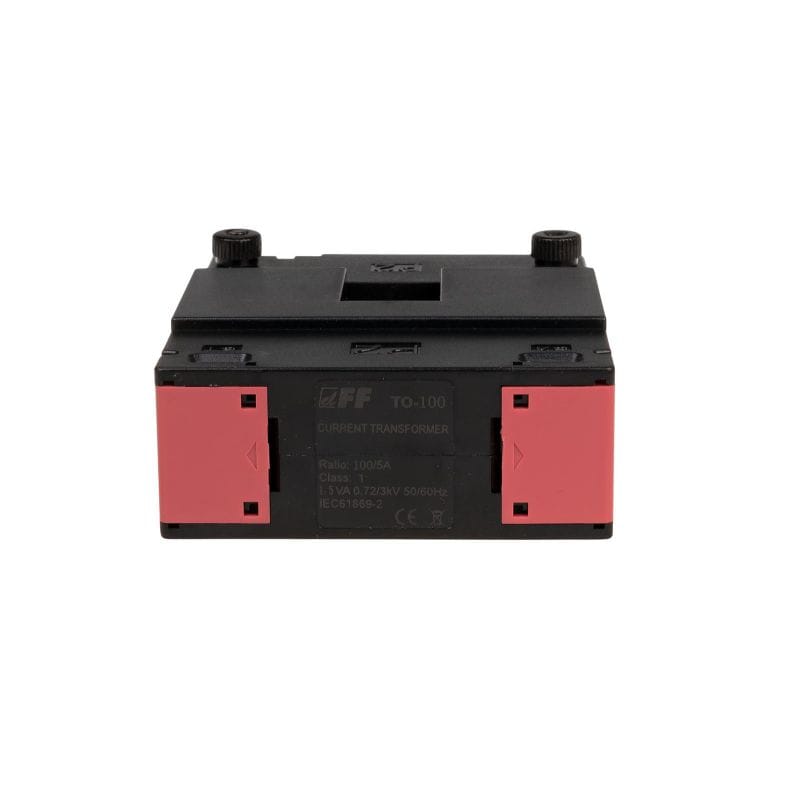

Referans TO-100-5
- Tip
- tek fazlı
- Bina
- açık çekirdekli
- Şanzıman lp / ls
- 100/5
- Sınıf
- 1
- Güç [VA]
- 1,5 VA
- Frekans
- 50÷60 Hz
- Maksimum çalışma gerilimi
- 0,66 kV AC
- Standart numara
- IEC 60044-1
- Nominal sekonder akım Is
- 5 A
- İzolasyon arıza gerilimi
- 3 kV/1 dak.
- Ağırlık
- 0,78 kg
- Güvenlik faktörü
- FS ˂ 5
- Bağlantı S1 / S2
- vida terminalleri 4 mm²
- Boyutlar: A; B; C; D; E; F; G; H; VE; [Mm]
- 21 mm; 32 mm; 51 mm; 89 mm; 105 mm; 34 mm; 42 mm; 40 mm; 32 mm;
- Sıkma torku
- 0,5 Nm
- Çalışma sıcaklığı
- -15 ÷ 50°C
- Montaj konumu
- dikey/yatay
- Montaj
- Kontrol kabininin önü
- Giriş Koruma İşaretlemesi
- IP20
