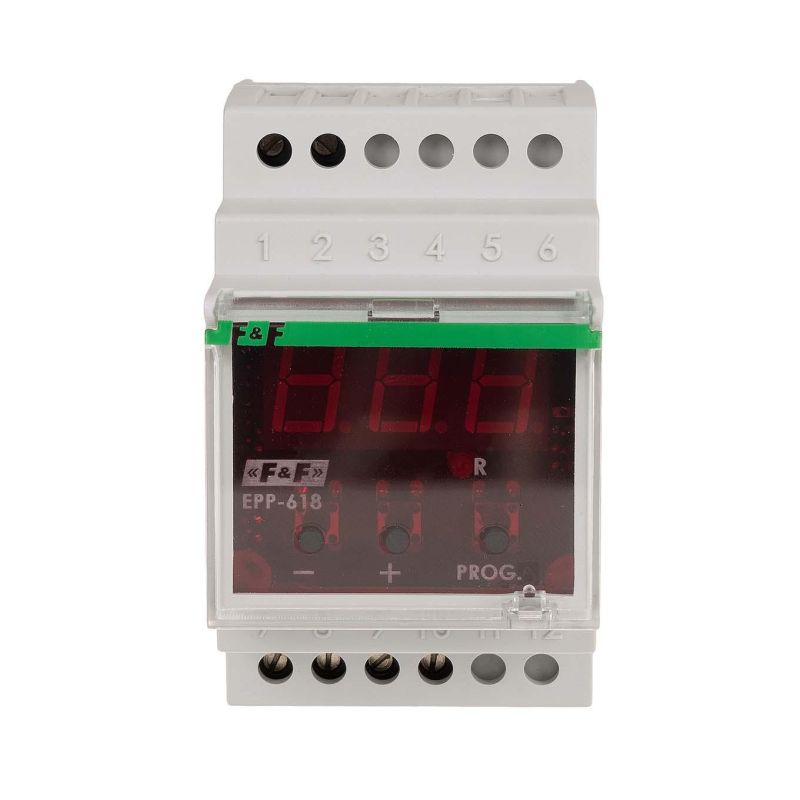

Dijital ekran sayesinde ölçülen devredeki akım değerini sürekli okuyabilir ve çalışacağı parametre değerlerini hassas bir şekilde programlayabiliriz.
Çalışma

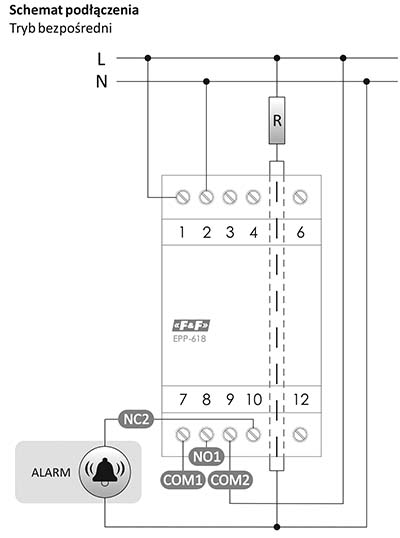

Röle, 5 A sekonder akımlı bir akım trafosuyla veya trafosuz, ancak o zaman maksimum akımı 50 A olacak şekilde uyarlanmıştır. Röle, 4 çalışma fonksiyonundan birine göre çalışır: F1, F2, F3 ve F4.

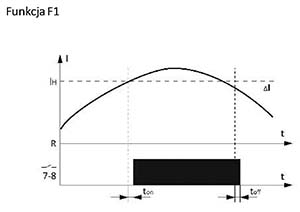

Fonksiyon F1
Ölçüm devresindeki akım Hi ayar değerini aşarsa, röle kontakları 7-8 bağlanır ve 9-10 kontakları kesilir. Ölçüm devresindeki akım, ayar değerinden histerezis değeri çıkarıldıktan sonra düşükse, röle kontakları orijinal konumlarına geri döner. Rölenin açılıp kapanma anı ayrıca 0,5÷10 s aralığında düzeltilebilir.

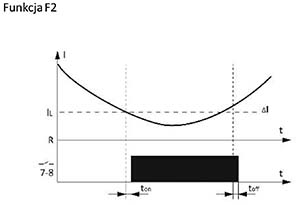

Fonksiyon F2
Akım yoğunluğu ayarlanan Lo değerinin altına düştükten sonra, röle kontakları 7-8 bağlanır ve 9-10 kontakları kesilir. Ölçüm devresindeki akım ayarlanan değerden ve histerezis değerinden yüksekse, röle kontakları orijinal konumlarına geri döner. Rölenin açılıp kapanma anı ayrıca 0,5÷10 s aralığında düzeltilebilir.

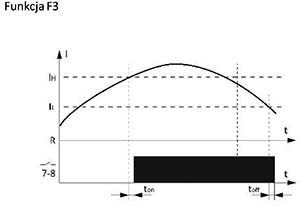

Fonksiyon F3
Ölçüm devresindeki akım Hi ayar değerini aşarsa, röle kontakları 7-8 bağlanır ve 9-10 kontakları kesilir. Bu fonksiyonda, röle kontakları yalnızca akım değeri Lo değerinden düşük olduğunda orijinal konumlarına döner. Bu fonksiyonda, akım ayarları histerezis değeri tarafından düzeltilmez. Rölenin açılıp kapanma anı ayrıca 0,5÷10 s aralığında düzeltilebilir.

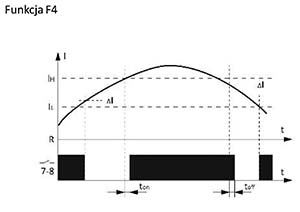

Fonksiyon F4
Bu fonksiyonda, röle sözde “ölçüm penceresi”nde çalışır. Ölçüm devresindeki akım, ayarlanan Hi değerinden yüksekse röle açılır. Akım, ayarlanan değerden histerezis değeri çıkarıldıktan sonra düşerse röle kontakları orijinal konumlarına geri döner. Ancak, akım değeri ayarlanan Lo değerinin altındaysa da röle açılır. Bu durumda, ölçüm devresindeki akım değeri ayarlanan Lo değerinin artı histerezis değerinin üzerine çıkarsa röle kapanır. Açma ve kapama anı ayrıca tON veya tOFF zamanını ayarlayarak düzeltilebilir.
