Fonctionnement

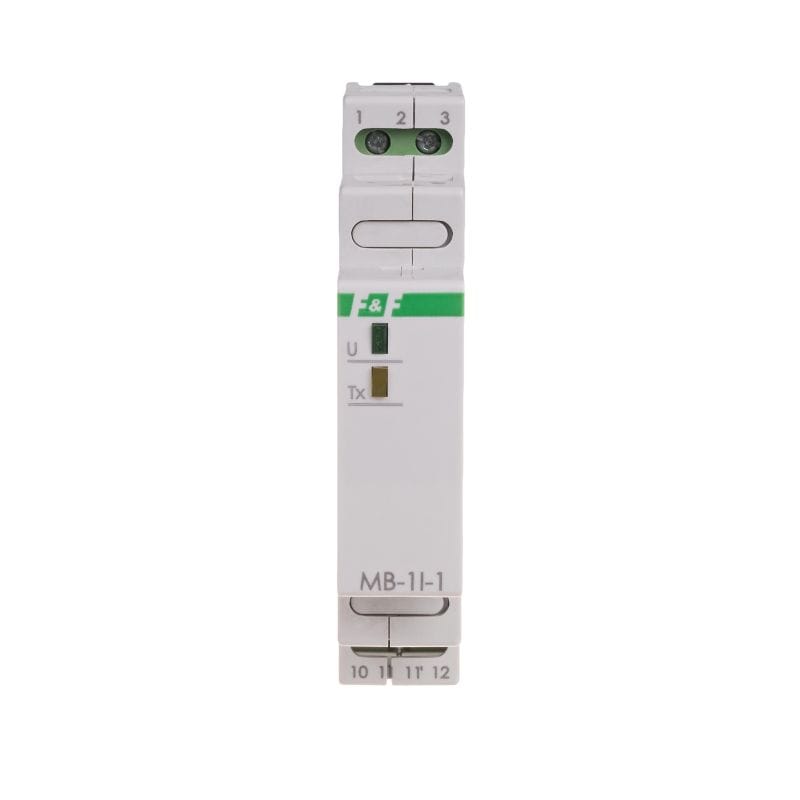

Le module est conçu pour fonctionner avec un transformateur de courant ayant un courant secondaire de 5 A. Le module mesure en continu le courant passant par l’entrée de mesure. La lecture de l’intensité du courant enregistré et le réglage de tous les paramètres de communication s’effectuent via le port RS-485 en utilisant le protocole de communication MODBUS RTU. La mise sous tension est indiquée par l’allumage d’une LED U verte. La validité de l’échange de données entre le module et le second appareil est indiquée par un voyant LED jaune Tx. Le transducteur mesure la valeur effective du courant TrueRMS, ce qui garantit une grande précision même en cas de distorsion du flux.

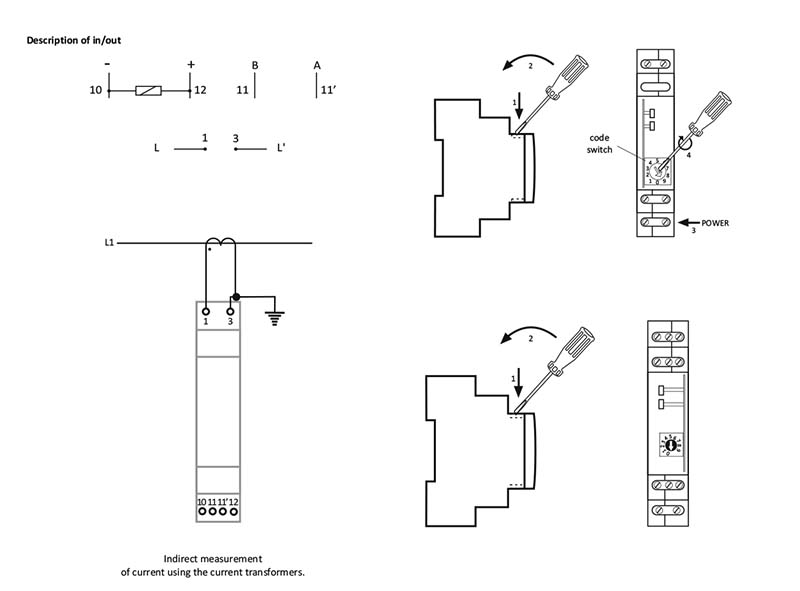

Réinitialisation des paramètres de communication
Un commutateur de code est disponible sous le couvercle.
Les détails de la réinitialisation sont disponibles dans les instructions ci-dessous.
Confıguration

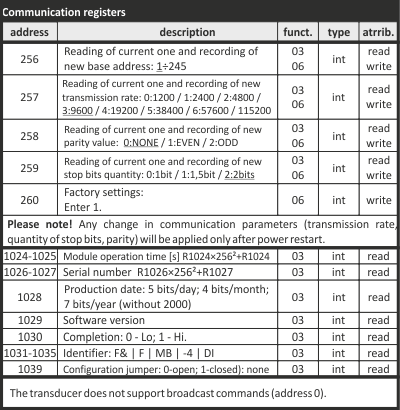

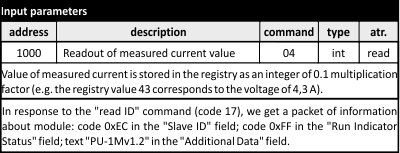

Paramètres du protocole MODBUS RTU
