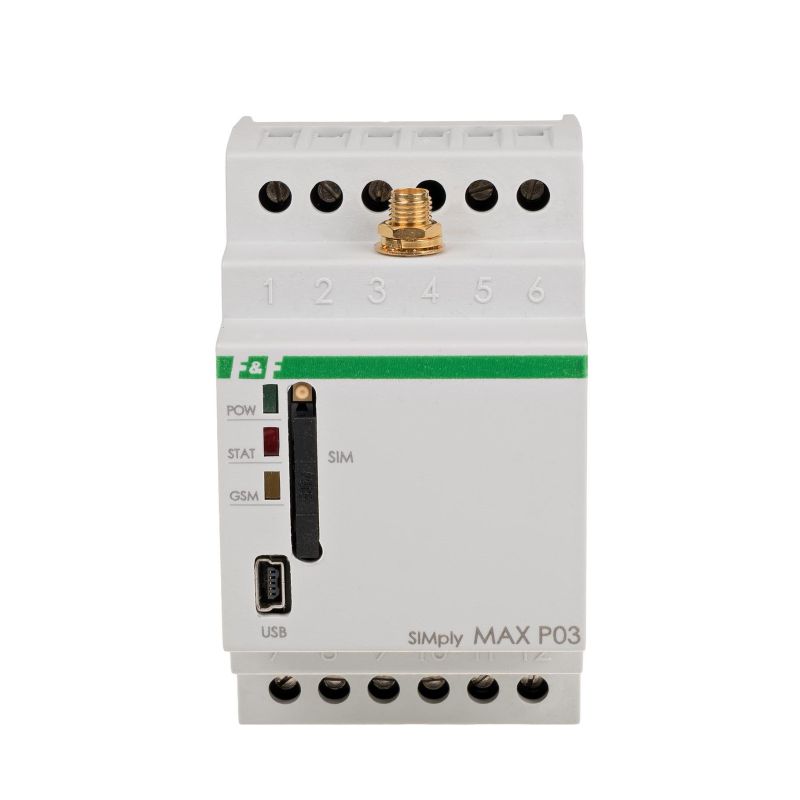

Il effectue des fonctions simples d’alerte en cas de dépassement de température et permet de contrôler un appareil connecté supplémentaire sur une base ON/OFF. Les numéros de téléphone des utilisateurs, les températures, les alarmes et d’autres fonctions sont déterminés à l’aide du programme de configuration sur le PC. Connexion au relais via un câble USB.
Fonctionnement

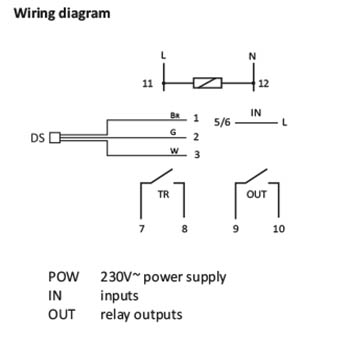

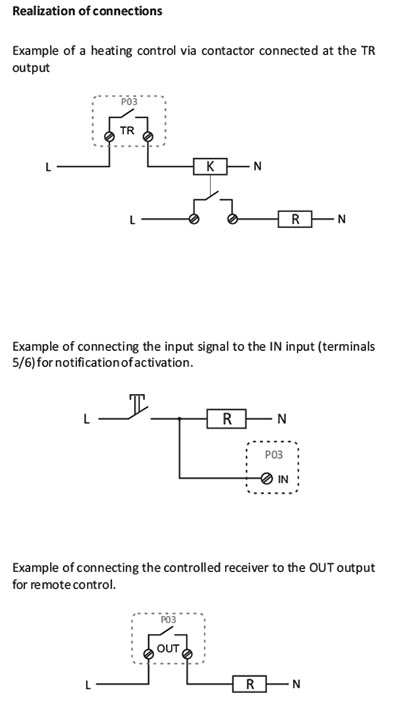

Le relais fonctionne sur les réseaux cellulaires GSM 900/1800 de tout opérateur opérant en Pologne (l’appareil est déverrouillé). Pour pouvoir passer des appels et exécuter les fonctions prédéfinies, l’appareil doit disposer d’une carte SIM active. Le relais possède une sortie relais pour la fonction de contrôle de la température, une sortie relais pour la fonction marche/arrêt de l’appareil connecté et une entrée haute tension pour les notifications d’activation de l’appareil connecté. Les paramètres de fonctionnement du relais sont définis à l’aide du programme de configuration sur un PC ou via une commande SMS. Les commandes et les notifications se présentent sous la forme de textes SMS spécifiques échangés entre le contrôleur et le téléphone de l’utilisateur.
Caractéristiques
1. Système
* définir un mot de passe d’accès pour les commandes SMS
* mémoire de l’état de sortie
* lecture de la température actuelle
* surveillance de l’état du capteur et signalement des défauts
2. Contrôle de la température
* modes de fonctionnement : chauffage ou refroidissement
* possibilité d’allumer/éteindre le contrôleur (ON/OFF)
3. Alarme de température
* dépassement de la température maximale et minimale
* notifications à 5 numéros de téléphone
* possibilité d’activer/désactiver la fonction d’alarme (ON/OFF)
* fonction de répétition des SMS au cas où la température reste au-dessus du seuil au-delà du nombre de minutes défini
4. Température antigel
* possibilité d’activer/désactiver la fonction antigel (ON/OFF)
* la fonction activée fonctionne malgré un contrôle de température inactif
5. Sortie OUT
* contrôle de sortie – 2 modes de fonctionnement distincts : SMS/ALARME :
SMS :
– sortie contrôlée directement par des commandes SMS
– redéfinir le nom de la sortie, par exemple OUT=lampe
– contrôle ON/OFF et commutation horaire de la sortie
ALARME :
– contact associé aux alarmes de température – le dépassement du seuil force l’action du contact : ON/impulsion
– ON : contact fermé au dessus du seuil d’alarme, le contact s’ouvre après la chute en dessous de l’hystérésis
– impulsion : le contact se ferme temporairement pendant un nombre défini de secondes après le dépassement du seuil
– ON/impulsion : régler séparément pour l’alarme minimum et maximum
* redéfinir le nom de la sortie, par exemple OUT=LIGHT
6. Entrée IN
* sélection du déclenchement SMS : ON – apparition du signal ; OFF – perte du signal ; ON/OFF – le signal s’estompe et réapparaît
* les notifications sur l’activation de l’entrée sont envoyées à 5 numéros de téléphone maximum
* redéfinir le nom de l’entrée, par exemple IN = ATTACK
P03 Config
Le paquet logiciel se compose de deux fichiers : la fenêtre du configurateur et le fichier « annuaire téléphonique ».
Le fichier « annuaire téléphonique » stocke les numéros de téléphone et les descriptions des utilisateurs.
Le logiciel PC peut être exécuté sur des ordinateurs avec les systèmes d’exploitation suivants : Windows 2000, Windows NT, Windows XP, Windows Vista, Windows 7, Windows 8, Windows 10.
Remarques sur la carte SIM
SIM du relais P03 :
* Il est recommandé d’utiliser la carte SIM avec le tarif dit télémétrique / m2m. Demandez à l’opérateur GSM !
* La première activation de la carte SIM du contrôleur doit être effectuée sur n’importe quel téléphone de l’utilisateur (envoyer des SMS ou passer un appel vocal).
* Vider la mémoire de la boîte de réception.
* En cas de tarif habituel (non télémétrique), il est recommandé de désactiver tous les services supplémentaires de l’opérateur attribués à la carte SIM, par exemple les alertes SMS gratuites, la messagerie vocale, le menu vocal IVR de l’opérateur pour les notifications gratuites, etc.
* Le premier démarrage de la carte SIM sur le relais peut prendre plusieurs minutes. Cela est dû à l’enregistrement du modèle d’appareil inconnu et à la recherche de la configuration correcte du système par l’opérateur.
SIM du téléphone de l’utilisateur :
* Définissez le mode de saisie des messages texte sur TEXT (pas UNICODE) !
Par défaut, les opérateurs GSM définissent le mode TEXT. Si le relais ignore les messages texte, vous devez vérifier les paramètres et les ajuster correctement.
