Objectif

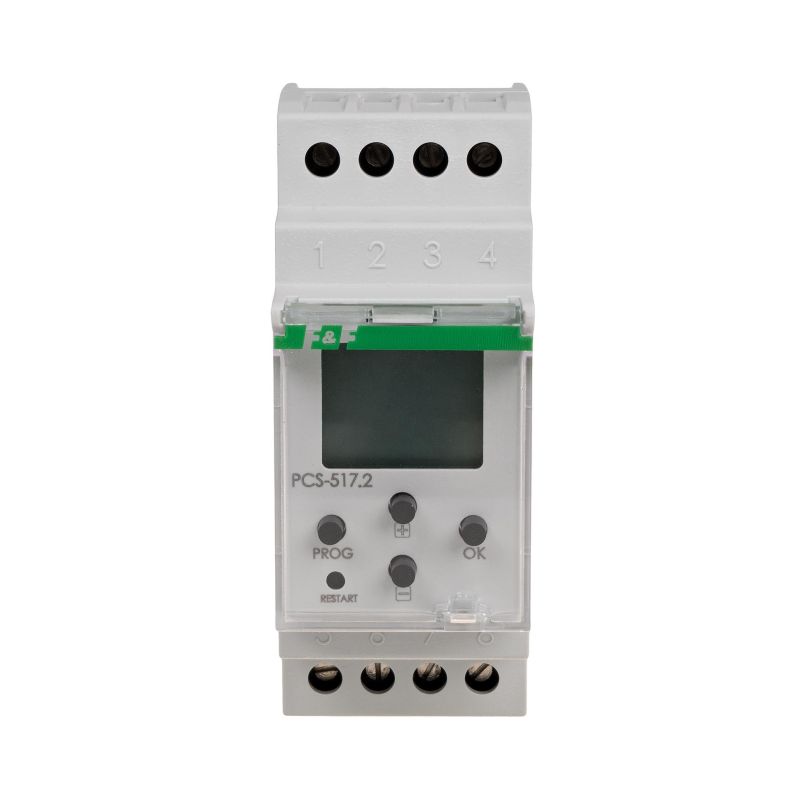

Avec les puissantes fonctions de travail, le temps unique et double contenu dans la mémoire du processeur permet l’élimination des systèmes de contrôle complexes et coûteux basés sur une compilation de nombreux canaux en temps normal. Les relais PCS-517 permettent un réglage très précis du temps attaché, par exemple, 3h – 47min. – 19sec.
Fonctionnement

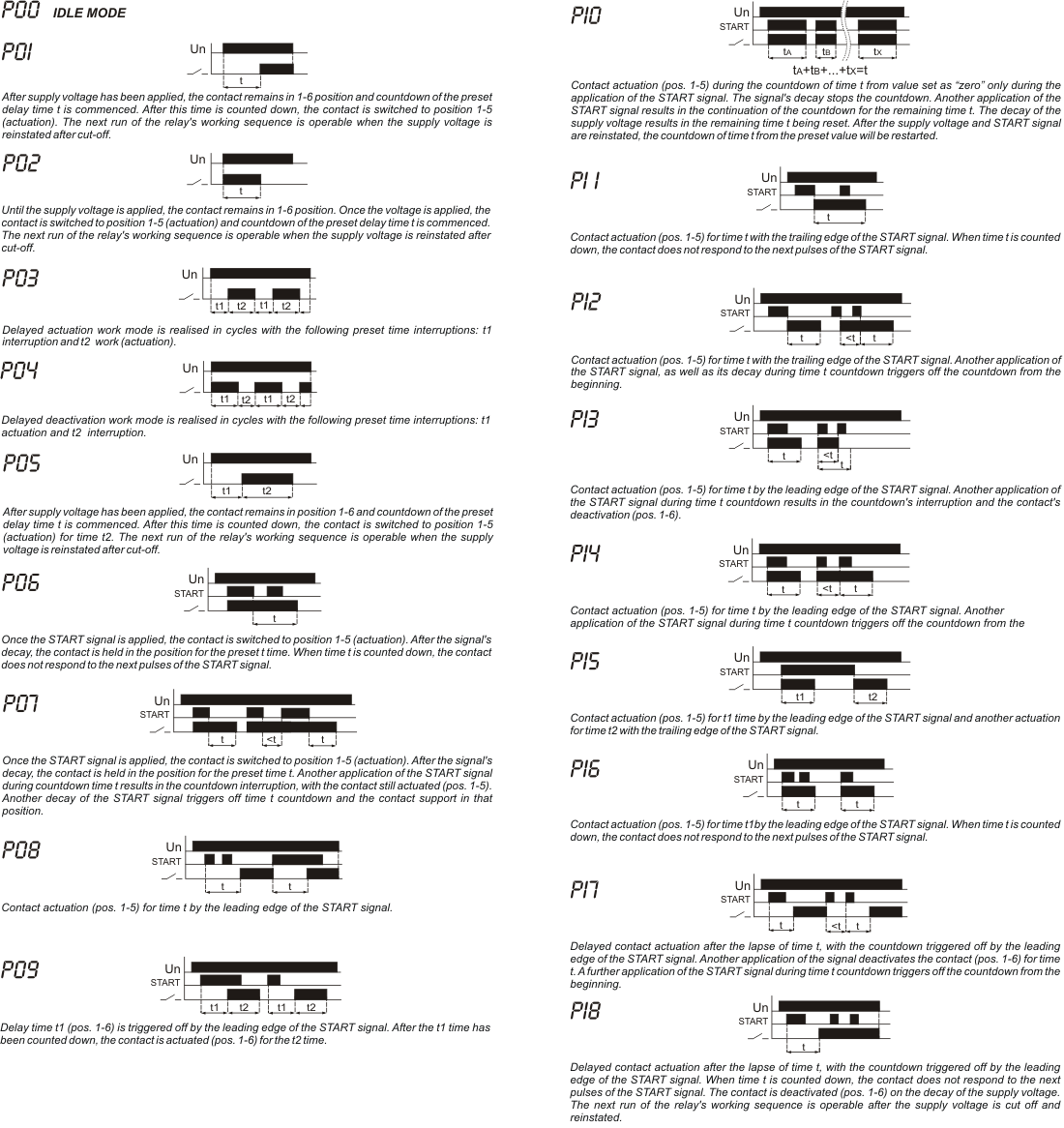

Le relais doit mettre en œuvre l’une des fonctions de travail selon vos temps souhaités.
1 ÷ 5 fonctions sont activées par une alimentation électrique. Une fois la fonction terminée, l’écran affiche END (fin). Une autre fonction du programme démarre lorsque vous éteignez et reconnectez la tension ou « rebootez » le CPU.

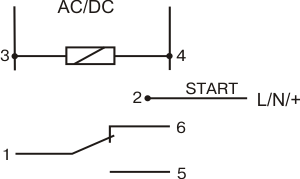

Les fonctions 6 ÷ 17 sont activées par le signal de commande START. Une fois connecté, le relais de tension est en veille pour effectuer les fonctions de travail. L’écran affiche ON. Après l’administration du signal START, le relais lance la fonction. Une fois terminé, il revient en mode veille (en attente d’un autre signal pour démarrer).
Fonction 18 – est un signal de commande START activé. Une fois connecté, le relais de tension est en veille pour exécuter les fonctions de travail. L’écran affiche ON. Après l’administration du signal START, le relais lance la fonction. Une fois terminé, l’écran affiche END (fin). Le relais ne répond pas aux signaux START suivants. Une autre fonction du programme démarrera lorsque vous couperez et reconnecterez la tension ou « rebooterez » le processeur.
* Couper l’alimentation pendant l’exécution des fonctions arrêtera le fonctionnement du relais. Le contact restera en position de déconnexion (pos.1-6). Reconnecter l’alimentation à la fonction redémarrera depuis le début.
* Appuyer sur la fonction RESTART pendant l’exécution du programme redémarrera la fonction depuis le début.
