Fonctionnement

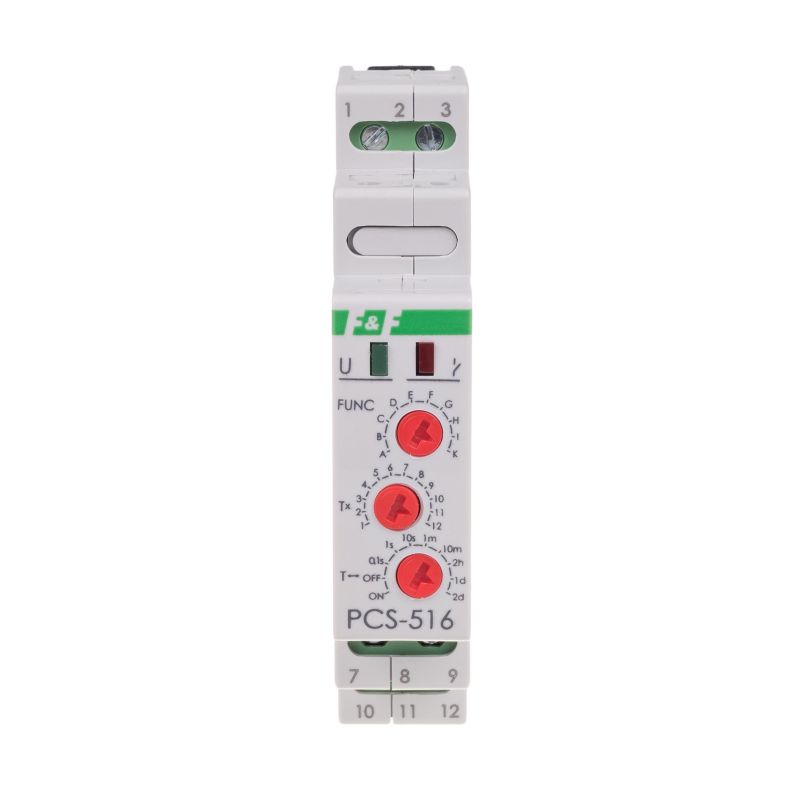

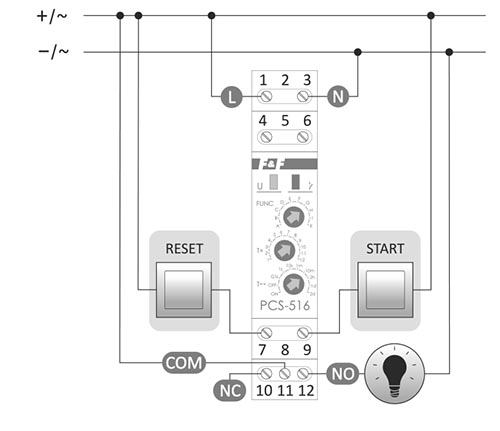

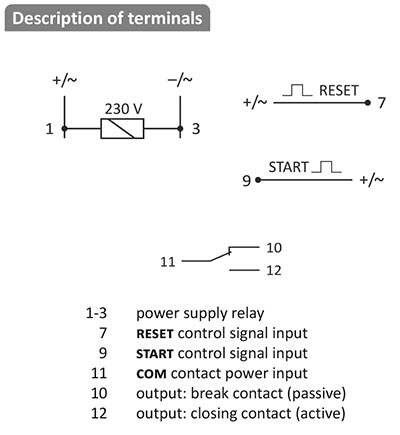

Le relais exécute une fonction sélectionnée en fonction de la période de régime définie. Le choix d’une plage de temps spécifique et de la fonction de fonctionnement du relais consiste à définir la combinaison appropriée de commutateurs rotatifs codés.
A. Temporisation de mise sous tension
Une fois la tension d’alimentation activée (la LED verte U est allumée), le contact reste en position 11-10 et le temps de fonctionnement défini est décompté. Une fois le temps prédéfini écoulé, le contact passe en position 11-12 (la LED rouge est allumée). Pour exécuter à nouveau le mode de fonctionnement du relais, vous devez couper la tension d’alimentation et la réactiver.
B. Temporisation OFF
Le contact reste en position 11-10 jusqu’à ce que le relais soit activé. Après la mise sous tension (la LED verte U est allumée), le contact est commuté en position 11-12 et le temps de fonctionnement réglé t est mesuré (la LED rouge est allumée). Pour exécuter à nouveau le mode de fonctionnement du relais, vous devez couper la tension d’alimentation et la réactiver.
C. Temporisation ON – cyclique
Le mode de fonctionnement temporisé à l’enclenchement est exécuté de manière cyclique à intervalles réguliers entre le temps de fonctionnement prédéfini et le temps de pause.
D. Temporisation d’arrêt – cyclique
Le mode de fonctionnement temporisé d’arrêt est exécuté de manière cyclique à intervalles réguliers entre le temps de fonctionnement et le temps de pause prédéfinis.
E.
Génération d’une impulsion 0,5 s après le temps prédéfini t.
F.
Génération d’une seule impulsion avec un temps t par le front montant du signal de démarrage . Pendant la mesure du temps, le système ne réagit pas aux impulsions de démarrage .
G.
Génération d’une seule impulsion avec un temps t par le bord arrière du signal de démarrage. Pendant la mesure du temps, le système ne réagit pas aux impulsions de démarrage.
H.
Retard de désactivation avec fonction de secours Le front montant du signal de démarrage provoque la mise sous tension du relais, tandis que le front descendant provoque le démarrage de la mesure du temps. L’application du signal de démarrage pendant la mesure du temps provoque l’extension du cycle d’un autre temps t avec le front descendant.
I.
Génération d’une seule impulsion 0,5 s après le temps t avec le front arrière déclenché du signal de démarrage.
K.
Désactivation du relais pendant un temps t déterminé avec le front montant du signal de démarrage. Pendant la mesure du temps, le système ne réagit pas au signal de démarrage.
Attention !
*Le réglage du bouton de réglage de la plage horaire sur :
la position ON avec l’alimentation électrique activée entraîne la fermeture permanente du contact en position 3-7 (UNI) et 11-12 (DUO).
la position OFF (alimentation électrique activée) entraîne la fermeture permanente du contact en position 3-5 (UNI) et 11-10 (DUO).
*Lorsque l’alimentation électrique est sous tension, le système ne réagit pas à la modification de la plage horaire et du mode de fonctionnement.
*Les valeurs de plage horaire et de mode de fonctionnement nouvellement définies sont actives après la mise hors tension et sous tension de l’alimentation électrique ou après la fourniture de la tension RESET.
*Lorsque l’alimentation électrique est sous tension, il est possible de régler librement le temps préréglé dans la plage horaire sélectionnée.
*Si la fonction est modifiée en F, G, H, I ou J, une fois l’alimentation électrique sous tension et la tension START fournie, le système exécutera la fonction précédente puis se réinitialisera (passage en mode
*Les valeurs de plage horaire et de mode de fonctionnement nouvellement définies sont actives après la mise hors tension et sous tension de l’alimentation ou après l’application de la tension RESET.
* Avec l’alimentation sous tension, il est possible de régler librement le temps prédéfini dans la plage horaire sélectionnée.
*Si la fonction est modifiée en F, G, H, I ou J, que l’alimentation soit sous tension et que la tension START soit appliquée, le système exécute la fonction précédente puis se réinitialise (passe à la fonction nouvellement sélectionnée). Une nouvelle application de la tension START entraîne l’exécution de la nouvelle fonction.
