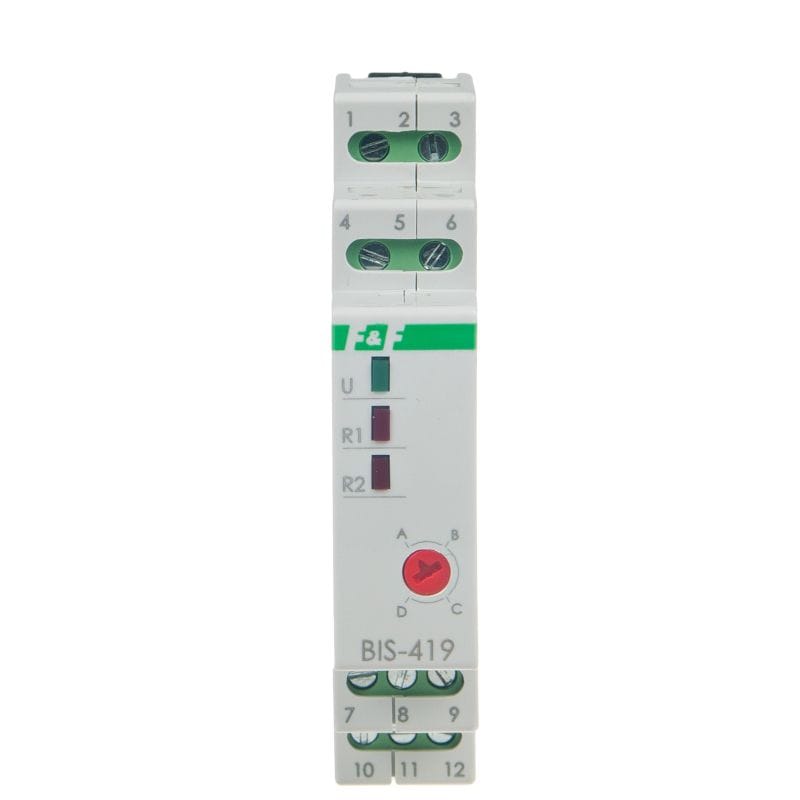

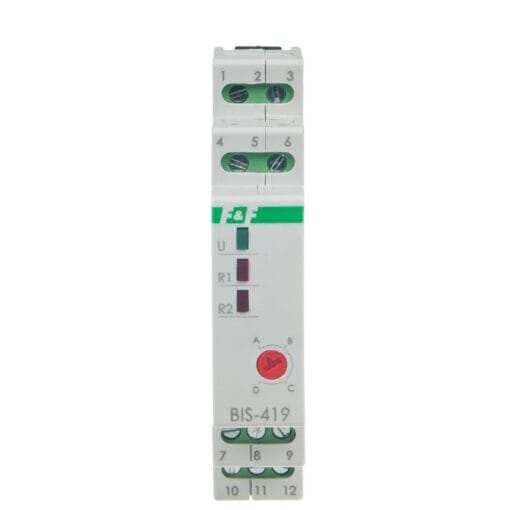

Le relais BIS-419 possède deux sections de commutation et permet de commuter deux circuits de foudre ou d’autres récepteurs à partir de plusieurs points différents et conformément à la séquence présélectionnée.
FonctionnementL’alimentation du relais est indiquée par une LED verte U. Le relais séquentiel possède deux sorties séparées : R1 et R2. L’état du contact (fermé/ouvert) est forcé séquentiellement conformément à un programme prédéterminé. Les contacts passent à un autre état après une impulsion ultérieure du bouton de commande. L’activation des contacts R1 et R2 est indiquée par la LED rouge R1 et R2 correspondante. Après une panne de courant, l’état du contact est réinitialisé. Lorsque l’alimentation est rétablie, le relais démarre à partir du numéro de séquence 0.
Remarque ! Le relais BIS-419 230 V peut être utilisé avec des boutons rétroéclairés.
Fonction de fonctionnement
Fonction A
Appuyer ensuite sur le bouton répète les séquences 0-3.
Fonction B
* Une pression ultérieure sur le bouton en moins de 5 secondes répète les séquences de 1 à 3.* Une pression ultérieure sur le bouton après plus de 5 secondes déconnecte les deux contacts (séquence 0).* Une pression longue – dans n’importe quelle séquence – déconnecte les deux contacts (séquence 0).* Une pression sur le bouton après la désactivation des deux relais restaure le dernier état (mémoire d’état). Ne s’applique pas en cas de panne de courant du relais.
Fonction C
Une pression ultérieure sur le bouton répète les séquences 0 à 3.
Fonction D
* Une pression ultérieure sur le bouton en moins de 5 secondes répète les séquences de 1 à 3.* Une pression ultérieure sur le bouton après plus de 5 secondes déconnecte les deux contacts (séquence 0).* Une pression longue – dans n’importe quelle séquence – déconnecte les deux contacts (séquence 0).* Une pression sur le bouton après la désactivation des deux relais restaure le dernier état (mémoire d’état). Ne s’applique pas en cas de panne de courant du relais.
Tableau de puissance
Ces données sont indicatives et dépendent fortement de la conception d’un récepteur spécifique (ce qui est particulièrement important pour les ampoules LED, les lampes à économie d’énergie, les transformateurs électroniques et les blocs d’alimentation à impulsions), de la fréquence de commutation et des conditions de fonctionnement.
