Fonctionnement

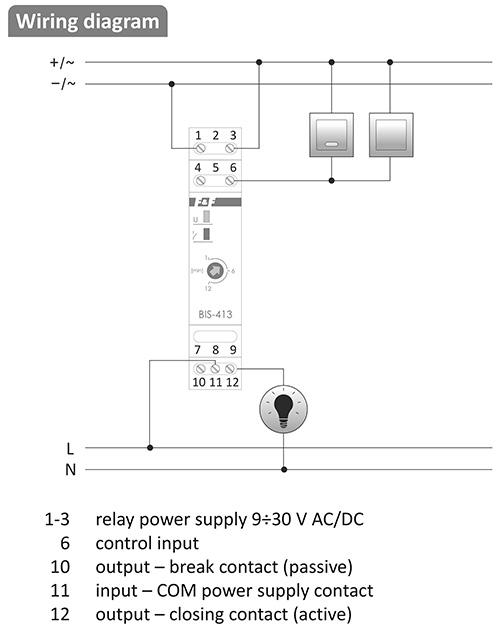

Le récepteur est actionné par une impulsion de courant déclenchée en appuyant sur n’importe quel bouton de sonnette connecté au relais. Le récepteur est désactivé par une autre impulsion ou après un temps prédéfini. Une pression longue, d’une durée minimale de 2 secondes, sur le bouton, fixera le contact en permanence en mode d’éclairage continu jusqu’à ce qu’une autre impulsion soit envoyée pour désactiver le relais.
Le relais ne « mémorise » pas la position du contact du relais, c’est-à-dire qu’en cas de chute de la tension d’alimentation et de retour ultérieur de la tension d’alimentation, le contact du relais sera mis en position d’arrêt. Une telle solution permet d’éviter l’actionnement automatique des récepteurs commandés qui pourrait se produire sans surveillance adéquate après une chute prolongée de la tension d’alimentation.
Attention !
Le BIS-413M 24 V n’est pas compatible avec les boutons rétroéclairés.
Conseils
Boutons lumineux
Si trop de boutons lumineux sont connectés, l’éclairage peut s’allumer spontanément ou s’allumer en permanence Courant de charge maximal Le courant de contact indiqué dans les données techniques est la valeur maximale et peut être soumis à des restrictions – plus d’informations. Si les informations fournies indiquent que le relais de l’appareil est insuffisant, il est recommandé d’utiliser un élément de commutation externe (par exemple un contacteur) adapté pour commuter des courants de surtension importants.Mémoire d’état La version relais avec la lettre « M » dispose d’une mémoire de position des contacts, c’est-à-dire qu’après la mise sous tension, l’état du relais qui était au moment de la mise hors tension sera rétabli.
