Fonctionnement
L’application de la tension d’alimentation à la bobine du relais entraîne un déplacement du contact. Après la chute de la tension en question, le contact revient à la position initiale.
Méthode d’étiquetage de commande :

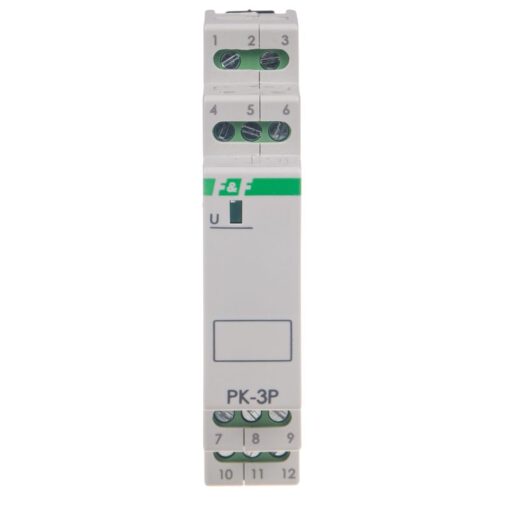

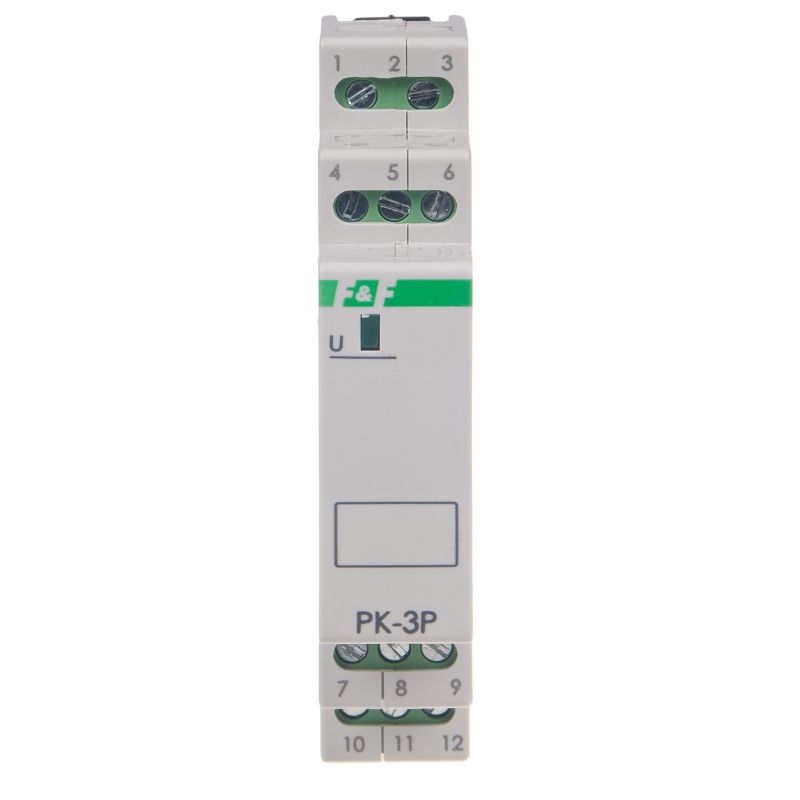

ex. PK-3P 12 V ——— tension d’alimentation.
Capacité nominale des contacts
Marquages sur les appareils
La valeur de charge de contact indiquée sur l’appareil se rapporte aux récepteurs résistifs (récepteurs non inductifs pour lesquels le paramètre de facteur de puissance est de 1 (cosφ=1)).
La mise sous tension de charges inductives ou capacitives (par ex. moteurs, alimentations à découpage, etc.) entraîne une réduction significative de la durabilité des contacts, par ex. une charge pour laquelle cosφ=0,5 réduit la durée de vie (nombre de cycles de commutation) de 20 %, et pour cosφ=0,25 même de 50 %.
Tableau de capacité de charge des contacts
En fonction de la nature du récepteur connecté, le contact peut être chargé avec les valeurs suivantes :
SOURCES LUMINEUSES
NATURE DE LA CHARGE DU RÉCEPTEUR
Les données ci-dessus sont approximatives et dépendront dans une large mesure de la conception d’un récepteur spécifique (cela s’applique particulièrement aux lampes LED, aux lampes à économie d’énergie ESL, aux transformateurs électroniques et aux alimentations à découpage), à la fréquence de commutation et aux conditions de fonctionnement.
Lors de la sélection de la charge maximale pour un type de relais donné, il convient de prendre en compte les éléments suivants :
| Ampoules | La résistance d’une ampoule froide est généralement au moins 10 à 12 fois inférieure à la résistance d’une ampoule en état de marche. Par exemple, une ampoule froide de 230 V/100 W a une résistance d’environ 40 Ohms, ce qui signifie que dans le pire des cas, lorsqu’elle est allumée, pendant au moins quelques millisecondes, un courant d’environ 5,5 A la traverse, qui diminue jusqu’à la valeur nominale d’environ 0,4 A après le réchauffement de l’ampoule. |
| Halogènes | Comme pour une ampoule ordinaire, la résistance d’une ampoule halogène froide est 16 à 20 fois inférieure à la résistance d’une ampoule en état de marche. Cela signifie que pour une ampoule de 230 V/100 W, un courant de 6,5 à 8 A peut circuler lorsque l’ampoule est allumée. |
| Moteur à induction monophasé (par ex. pompe) | Le courant de démarrage du moteur peut être jusqu’à 5 à 10 fois supérieur au courant nominal. De plus, ces moteurs sont équipés de condensateurs de démarrage supplémentaires qui peuvent encore augmenter la valeur du courant de démarrage. |
| Alimentation à découpage (par ex. pour l’éclairage LED) | Les alimentations à découpage sont utilisées dans de plus en plus d’appareils électriques, notamment les ampoules LED, les ampoules à économie d’énergie et les contrôleurs de lampes fluorescentes. Il s’agit également du pire type de charge possible. Cela est dû au fait que de telles alimentations sont équipées de condensateurs à l’entrée qui, lors de la mise sous tension de l’alimentation, constituent pratiquement un court-circuit : pendant une période de plusieurs millisecondes, des courants de valeurs 100 à 200 fois supérieures aux courants nominaux d’une telle alimentation peuvent y circuler. |
