Fonctionnement

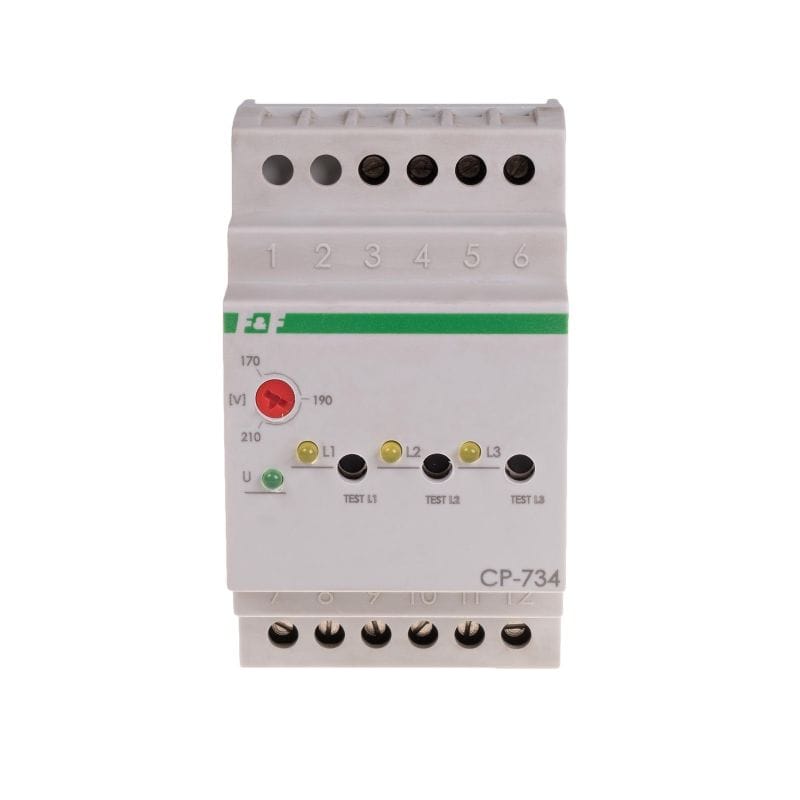

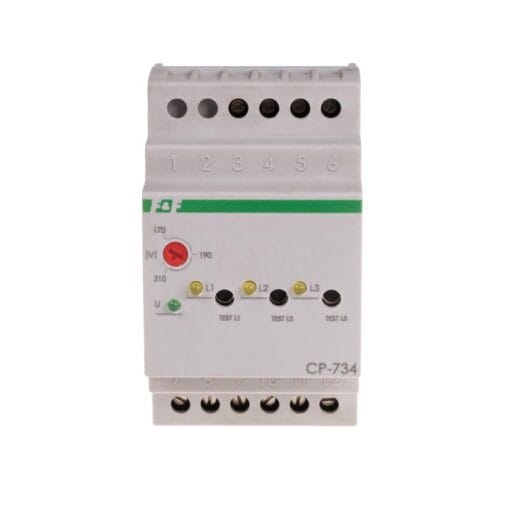

Un relais de tension est utilisé pour contrôler la tension dans un réseau triphasé et protéger un récepteur contre les chutes de tension en dessous d’une valeur prédéfinie. L’alimentation du relais est signalée par une LED U verte. Les valeurs correctes de la tension du réseau sont indiquées par les LED jaunes L1, L2 et L3 dans chaque circuit de phase (contacts du relais ouverts). La baisse de tension dans une phase ou sa chute en dessous d’un seuil d’activation prédéfini entraîne l’ouverture du contact de relais pour cette phase (une LED jaune pour ce circuit s’éteint). Le contact sera automatiquement relâché lorsque la tension dans la phase sera rétablie ou que son augmentation sera de 5V au-dessus du seuil prédéfini (c’est-à-dire la tension).
Le fait d’appuyer sur un interrupteur à impulsion étiqueté TEST dans le circuit d’une phase donnée active le contact pour cette phase pendant le temps où l’interrupteur reste enfoncé.
