Fonctionnement

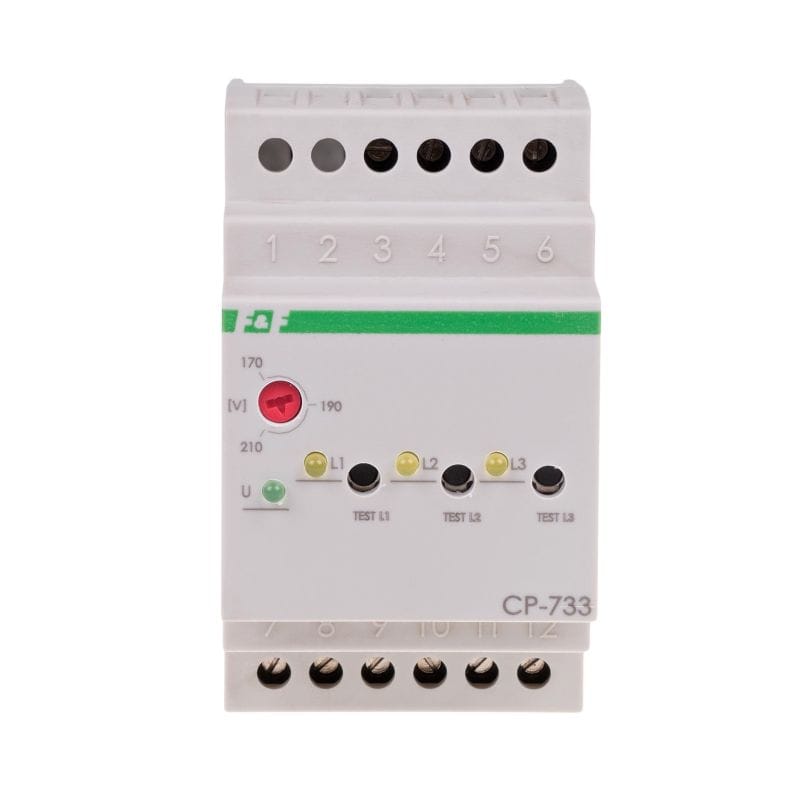

Un relais de tension est utilisé pour contrôler la tension dans un réseau triphasé et protéger un récepteur contre les chutes de tension en dessous d’une valeur prédéfinie. L’alimentation du relais est signalée par une LED U verte. Les valeurs correctes de la tension du réseau sont indiquées par les LED jaunes L1, L2 et L3 dans chaque circuit de phase (contacts du relais court-circuités). La baisse de tension dans une phase ou sa chute en dessous d’un seuil d’activation prédéfini entraîne le court-circuit du contact de relais pour cette phase (une LED jaune pour ce circuit s’éteint). Le contact sera automatiquement libéré lorsque la tension dans la phase sera rétablie ou que son augmentation sera supérieure de 5V au seuil prédéfini (c’est-à-dire la valeur de l’hystérésis de tension). Le fait d’appuyer sur un interrupteur à impulsion marqué TEST dans le circuit d’une phase donnée active le contact pour cette phase pendant le temps où l’interrupteur reste enfoncé.
