Fonctions
- Réglage de la fenêtre de tension (seuils UL et UH)
- Réglage séparé des temps de réponse en cas de dépassement des seuils UL et UH
- Réglage du temps de retour
- Indication continue de la tension réseau
- Signalisation de la tension réseau correcte et de la fermeture du contact
Fonctionnement

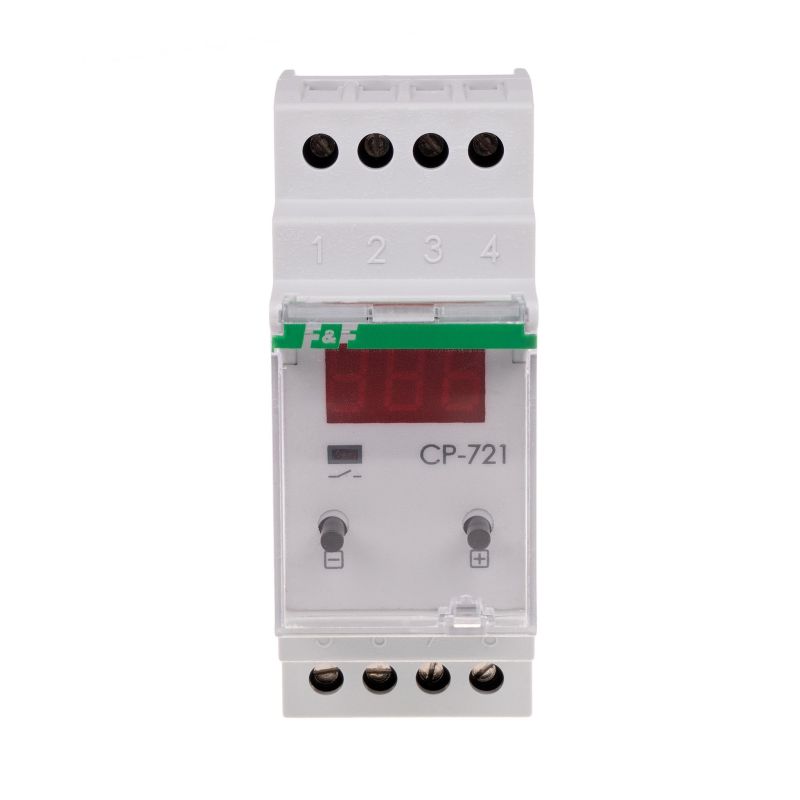

En mode de fonctionnement, l’écran affiche la valeur de la tension actuellement mesurée.

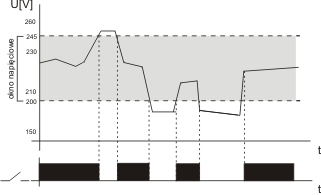

Le seuil inférieur (UL) et supérieur (UH) réglé par l’utilisateur détermine le seuil de tension. fenêtre de tension, dans laquelle des variations de tension peuvent se produire, qui ne provoquent pas le fonctionnement du relais. Avec la tension d’alimentation correcte, le contact du relais reste fermé. Le changement de la tension d’alimentation au-dessus ou en dessous des seuils de tension réglés entraîne l’ouverture du contact avec un délai réglé par l’utilisateur. La LED rouge s’allume lorsque le contact se ferme. Le dépassement de la tension au-dessus de 5 V par rapport aux seuils UH et UL définis est signalé par la pulsation des valeurs affichées sur l’écran.
Le relais sera automatiquement reconnecté en cas de valeur de tension permanente de 5 V par rapport aux valeurs de seuil UH et UL définies pendant le temps de retour défini par l’utilisateur.
Le relais peut être alimenté avec une tension jusqu’à 450 V ~. Cela permet une protection efficace du récepteur même lorsque la tension est supérieure à la norme autorisée. L’appareil est protégé contre le changement de polarité de l’alimentation électrique – cela ne détruira pas (« brûlera ») le relais.
