Le capteur CP-500 est conçu pour protéger les moteurs électriques alimentés par un réseau triphasé 3 × 500 V en cas de chute de tension dans au moins une phase, de chute de tension symétrique dans les trois phases ou d’asymétrie de tensions entre phases, menaçant d’endommager le moteur et de protection contre la rotation du moteur en cas de changement de phase devant le capteur.
Fonctions de sécurité
* avant la disparition de la phase
* avant la chute de tension de phase en dessous de 240 V
* avant le changement de la séquence de phases
* avant l’asymétrie de phase
* avant l’augmentation de tension symétrique au-dessus de 580 V
* avant une chute de tension symétrique en dessous de 420 V
Fonctionnement
Avec des tensions de réseau appropriées, les contacts sont fermés. L’apparition d’une anomalie dans un délai plus long que celui défini provoque le déclenchement de la protection – ouverture des contacts du capteur. La fermeture des contacts sera automatique avec un délai, après retour des paramètres réseau corrects.

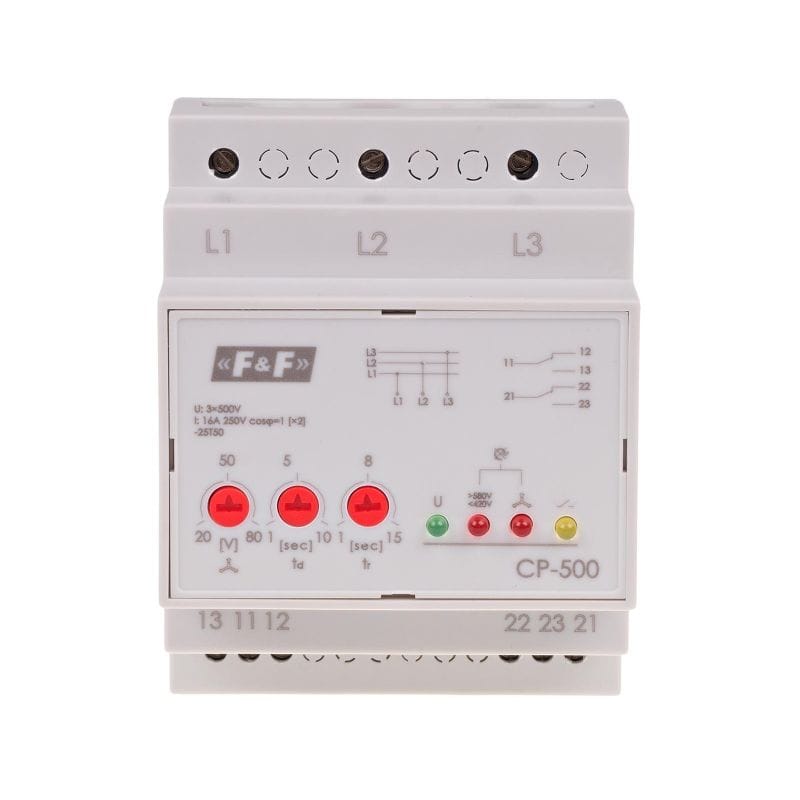

Référence CP-500
- Type
- triphasé
- Tension d'alimentation
- 3 × 500 V
- L'élément exécutif
- 2 × relais
- Courant de charge maximal
- 2 × 8 A
- Configuration des contacts
- 2 × NO/NC
- Séparation des contacts
- OUI
- Asymétrie de tension
- 40÷80 V
- Régulation de puissance
- 4 × LED
- Hystérésis de tension de retour
- 5 V
- Seuils de tension / temps de fonctionnement - supérieur
- 580 V / 0,5 s
- Seuils de tension / temps de fonctionnement - bas
- 420V/5s
- Temps de réponse en asymétrie - réglable
- 1÷10 s
- Temps de retour réglable
- 1÷15 s
- Connexion des broches 1 et 2
- bornes à vis 2,5 mm²
- Connexion L1, L2, L3
- bornes à vis 4,0 mm²
- Couple de serrage
- 0,5 Nm
- Consommation électrique
- 0,7 W
- Température de fonctionnement
- -25 ÷ 50 °C
- Dimensions
- 4 modules (70 mm)
- Montage
- sur rail 35 mm
- Indice de protection Marquage
- IP20
