Fonctionnement
Mode de fonctionnement :
*ACTIVATION RETARDÉE (IR)
Jusqu’à ce que le relais soit activé, le contact reste en position 1-5 et 2-8. Une fois la tension d’alimentation fournie (la LED verte « U » s’allume), le contact passe en position 1-6 et 2-7 et le compte à rebours de la valeur prédéfinie t commence (la LED rouge s’allume). Une fois le temps prédéfini t écoulé, le contact revient en position 1-5 et 2-8. La séquence de fonctionnement du relais peut être répétée après avoir éteint et rallumé l’alimentation.
*DÉSACTIVATION RETARDÉE (IA)
Jusqu’à ce que le relais soit activé, le contact reste en position 1-5 et 2-8. Une fois la tension d’alimentation fournie (la LED verte « U » s’allume), le contact passe en position 1-6 et 2-7 et le compte à rebours de la valeur prédéfinie t commence (la LED rouge s’allume). La séquence de fonctionnement du relais peut être répétée après avoir coupé et rallumé la tension d’alimentation.
*ACTIVATION RETARDÉE – CYCLIQUE (CR)
Le mode de fonctionnement LA est déclenché par cycles d’interruption/de travail égaux selon des valeurs de temps prédéfinies.
*DÉSACTIVATION RETARDÉE – CYCLIQUE (CA)
Le mode de fonctionnement LD est déclenché par cycles d’interruption/de travail égaux selon des valeurs de temps prédéfinies.
Attention !

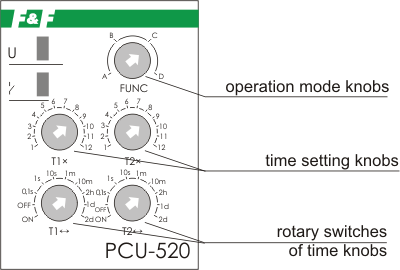

*Le réglage du bouton de réglage de la plage de temps sur :
la position ON – avec l’alimentation électrique activée entraîne la fermeture permanente du contact en position 1-6 et 2-7.
OFF – la position (alimentation électrique activée) provoque la fermeture permanente du contact dans les positions 1-5 et 2-7.
*Lorsque l’alimentation électrique est sous tension, le système ne réagit pas aux modifications de réglage de la plage horaire.
*La plage horaire nouvellement réglée est active après la mise hors tension et sous tension de l’alimentation électrique.
*Lorsque l’alimentation électrique est sous tension, il est possible de régler librement le temps préréglé dans la plage horaire sélectionnée.
