Comment fonctionne le relais de contrôle du niveau d’eau de pluie ?

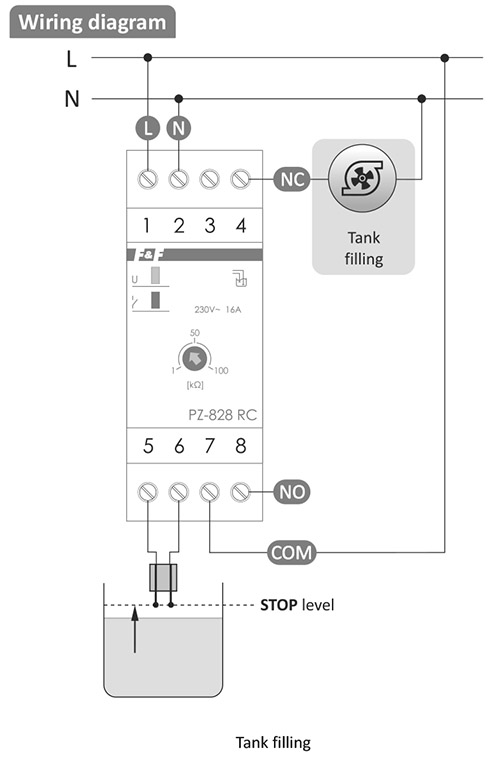

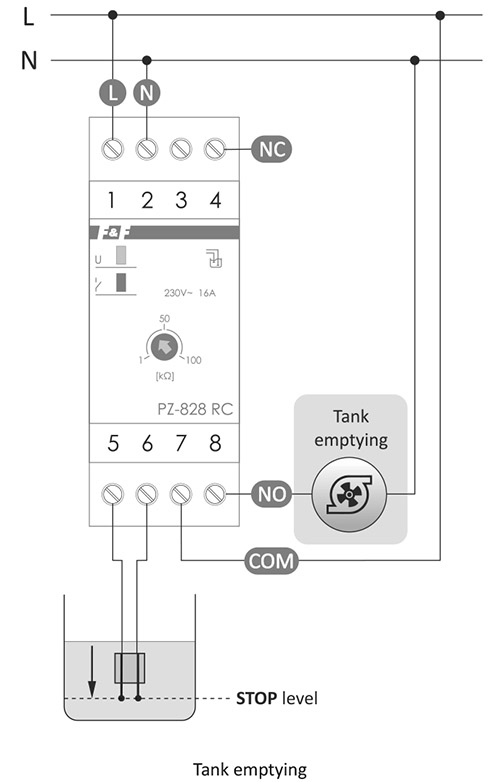

En cas de sécheresse, le contact du relais reste en position 7-4. Lorsque la sonde est inondée de liquide (c’est-à-dire que les électrodes de la sonde sont court-circuitées), le contact du relais est commuté en position 7-8. Une fois que le niveau de liquide a baissé (les électrodes de la sonde s’ouvrent), le contact du relais revient en position 7-4.

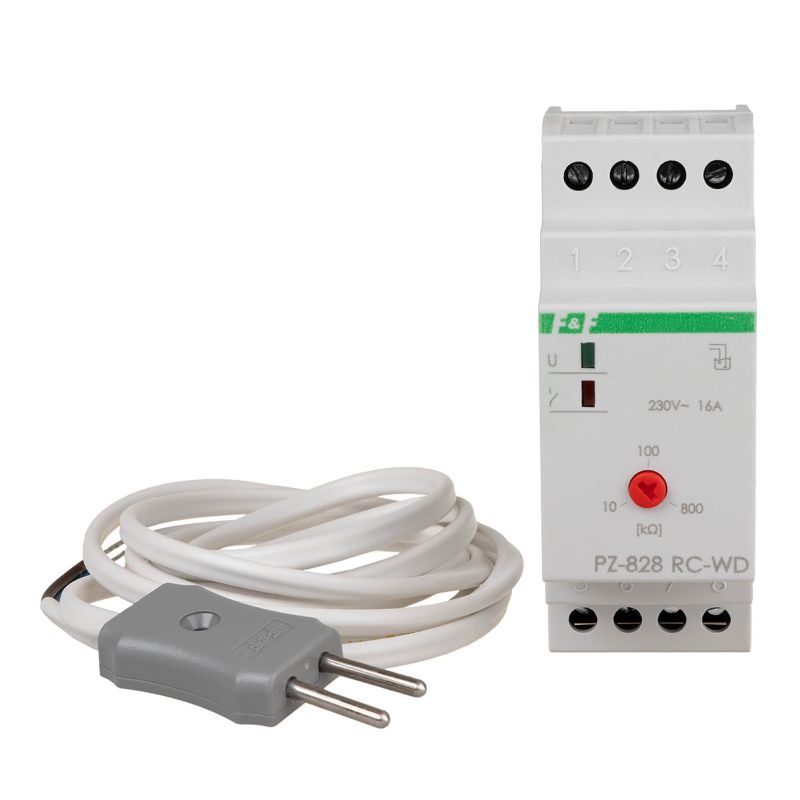

Comment connecter la sonde
La conception de la sonde permet de l’installer sur une base horizontale plane, par exemple sur le sol dans une pièce où sont installés des vannes hydrauliques et des tuyaux d’écoulement ou dans une buanderie. Grâce à une telle conception de la sonde, toute panne ou inondation d’une pièce par un liquide peut être rapidement détectée, ainsi que les circuits électriques peuvent être simultanément désactivés ou le système de signalisation sonore ou lumineuse (système d’alarme) peut être actionné. Le câble de la sonde peut être rallongé jusqu’à 100 m.
Un maximum de 10 sondes peuvent être connectées en parallèle ou en série à 5-6 sorties :
* connexion en série – pour un système dépendant qui contrôle le niveau de liquide en plusieurs points, un court-circuit simultané de tous les capteurs connectés doit se produire afin d’activer le relais.
* connexion parallèle – pour un système alternatif qui contrôle le niveau de liquide en plusieurs points – un court-circuit d’au moins un des capteurs connectés doit se produire.
En cas de connexion en série, la sensibilité des capteurs est réduite (la conductivité est réduite).
Attention !
Sortie 5-6 galvaniquement séparée.
