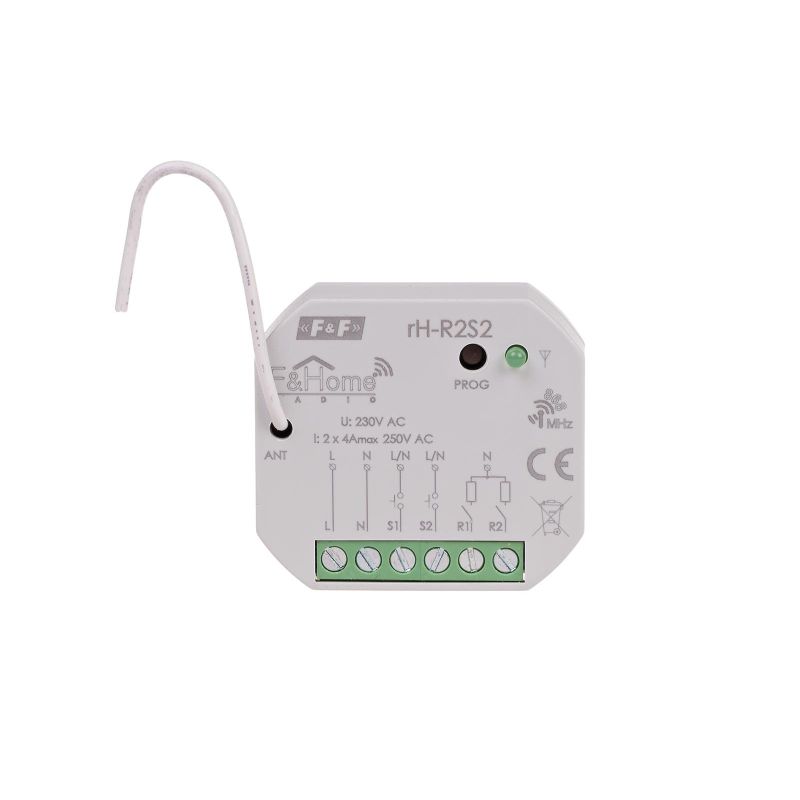

Le rH-R2S2 est une combinaison de deux relais et de deux entrées de contact. Le module envoie des informations sur l’ouverture ou la fermeture des contacts au système et contrôle les relais qui peuvent activer n’importe quel circuit électrique. La communication avec le serveur se fait par radio. Le module dispose de deux entrées physiques pour connecter deux contacts libres de potentiel momentanés et deux entrées du relais. La charge d’entrée d’alimentation peut être résistive, inductive et capacitive, aussi bien dans les circuits à courant continu qu’alternatif. Une pression sur le bouton du boîtier pendant moins d’une seconde permet d’allumer ou d’éteindre tous les relais simultanément.
MODE AUTONOME
Si le module est déconnecté du serveur, il passe en mode autonome. Une courte pression sur le bouton connecté au contact 1 ou 2 permet d’allumer ou d’éteindre les relais.
Conditions d’activation du mode autonome :
1. Connexion correcte des contacts S1 et S2 avec le bouton ;
2. Option Hors ligne : le mode autonome est activé dans les paramètres de l’installateur.
Le module rH-R2S2 est représenté par un objet, qui se compose de deux entrées binaires et de deux sorties binaires (bi-état) du relais, séparées pour chaque entrée physique. L’entrée de l’objet est utilisée pour contrôler les canaux du relais, et les informations sur l’état de fonctionnement du relais sont transmises à la sortie. L’élément possède également deux entrées binaires (bi-état) et deux sorties binaires qui correspondent à une entrée physique. La fermeture ou l’ouverture du contact provoque un changement d’état logique à la sortie.
