Meternet PRO

Objectif
L’application MeternetPRO permet la lecture à distance des états et des indications des compteurs, multimètres, transducteurs de mesure, modules d’extension d’entrée/sortie et autres appareils de mesure communiquant via le protocole Modbus RTU. L’échange de données entre les appareils et l’application s’effectue via RS-485 ou réseau local (LAN). L’application, ainsi que la base de données, sont installées sur un serveur spécial MT-CPU-1, qui fonctionne dans un réseau local. L’interface utilisateur du logiciel est une application Web (site Web). L’accès à l’application s’effectue via n’importe quel navigateur Web. Dans un réseau local avec une adresse IP publique, vous pouvez configurer l’application et lire les données via Internet.

Fonctionnement

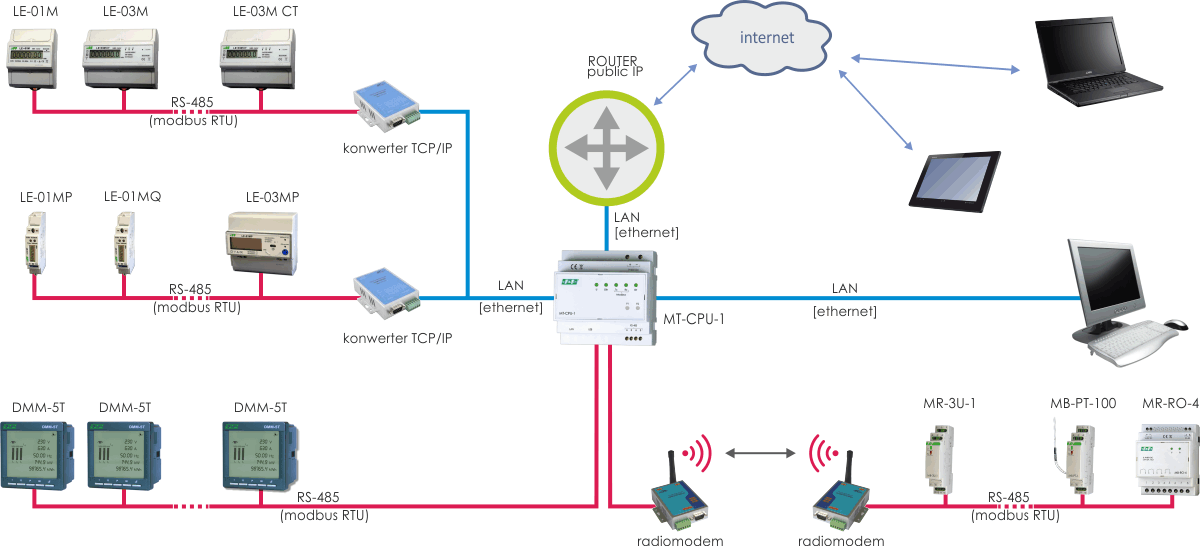

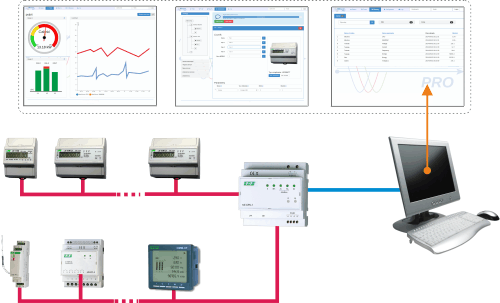

L’application système, ainsi que le serveur MT-CPU-1, constituent une unité centrale du système. Il remplit le rôle de maître sur le réseau Modbus. Les appareils du système communiquent via le réseau RS-485 conformément au protocole de communication standard Modbus RTU. L’échange de données entre les compteurs et l’application s’effectue via le port RS-485 intégré au serveur MT-CPU-1, le convertisseur RS-485<->USB standard (WE-1800BT) ou le port serveur sur un réseau local (Ethernet) (ATC-1000). Pour le réseau local avec routeur avec adresse IP publique, il est possible d’accéder aux données via Internet. Le réseau RS utilise un câble de signal à deux fils (blindé) de type « paire torsadée » (UTP, FTP).

Les données lues sont archivées dans une mémoire externe (HDD, Flash, hébergement Web) connectée au serveur. Les données peuvent être développées librement en fonction des fonctionnalités du logiciel.

Caractéristiques

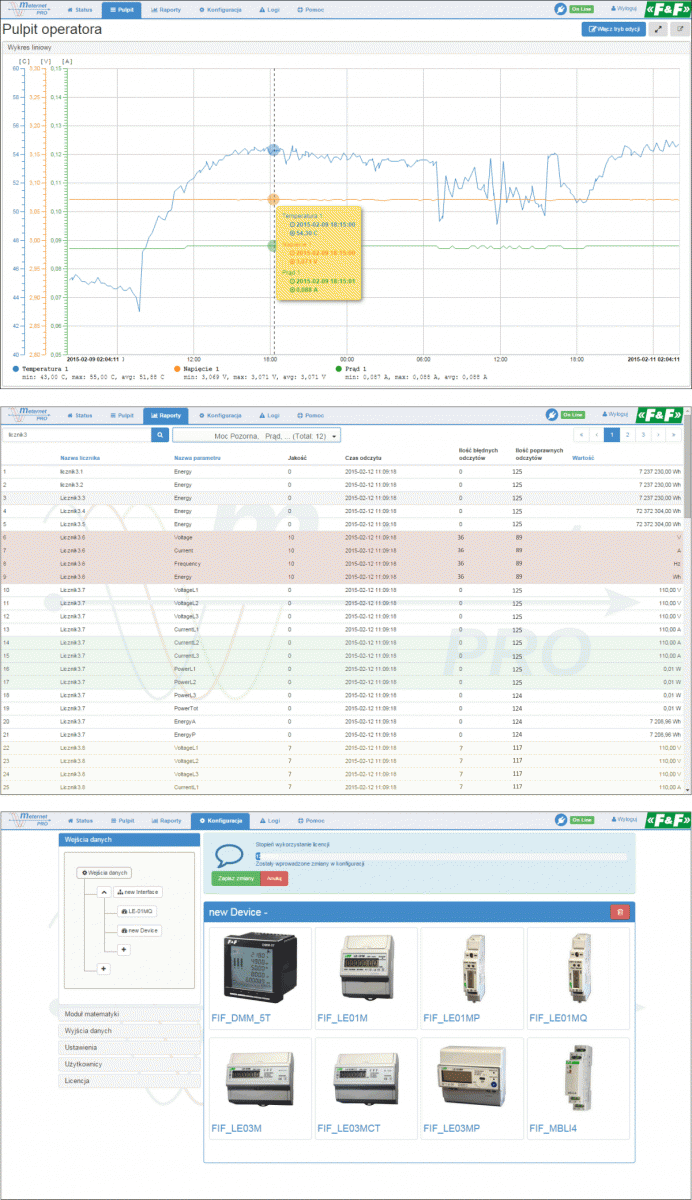

* aucune installation de logiciel requise sur l’équipement d’un utilisateur
* état – un panneau d’aperçu de l’efficacité du système
* tableau de bord – une fenêtre pour les indicateurs et les panneaux de contrôle
* widgets – indicateurs graphiques attribués aux valeurs enregistrées (cadran, graphiques à barres, tendances)
* configuration – réglage simple du système sans aucune compétence en programmation, définition du nom des appareils, réglage du système
* intégration facile avec des appareils externes tels que les compteurs d’eau, les compteurs de gaz, etc.
* rapports – affichage des valeurs enregistrées actuelles et archivées (tableau des résultats, graphiques), filtres de rapport, plages de temps
* exportation de données – enregistrement direct dans un fichier .csv, transfert sur LAN, importation de données depuis un fichier .csv vers l’ordinateur d’un utilisateur
* paramètres système – temps d’enregistrement (min. 1 sec), paramètres de communication Modbus et TCP
* module logiciel « math » – transformations algébriques des valeurs enregistrées
* module logiciel « énergie » – abonné facturation de la consommation d’énergie

Serveur matériel MT-CPU-1
Ordinateur de contrôle du système – vérifie les appareils, archive les données, gère la communication et la distribution des données.

Données techniques

Mode de fonctionnement et licences
Pour obtenir toutes les fonctionnalités de l’application, vous devez acheter une licence de base pour le programme, des modules logiciels sélectionnés et des licences (token) pour chaque appareil inclus dans le système. Le nombre de jetons pour l’appareil donné est indiqué dans une liste actuelle de l’assortiment et du prix disponible sur le site Web. Chaque appareil ajouté au système nécessite le nombre approprié de jetons. Dans le cadre du nombre de jetons achetés, vous pouvez assembler librement divers appareils dans le système, par exemple avec une licence pour 8 jetons, nous pouvons assembler 4× compteurs LE-03M ou un seul compteur LE-03MP.
Le programme en mode démo a tous les modules logiciels payants déverrouillés et un nombre illimité de jetons.
Les résultats de lecture sont limités aux deux derniers chiffres
