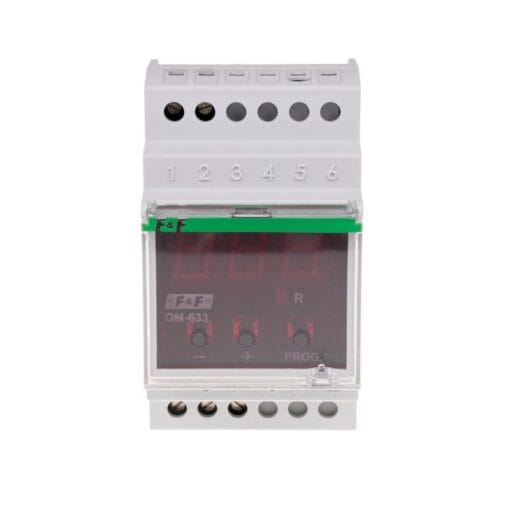

Fonctions
– seuil réglable de puissance de déclenchement de 1 ÷ 10kW
– protection de tension UL (150 ÷ 210V) et UH (230 ÷ 260)
– compteur de fonctionnements du relais avec arrêt automatique de l’alimentation du système après dépassement du nombre défini
– blocage automatique de l’alimentation du système pendant 10 minutes en cas de dépassement de 5 fois la puissance
– arrêt automatique en cas de consommation électrique 8 fois supérieure au seuil défini
– arrêt automatique en cas de consommation électrique supérieure à 16kW
– temps de réponse réglable (1s ÷ 3min.)
– temps de reconnexion réglable (4s ÷ 6min.)

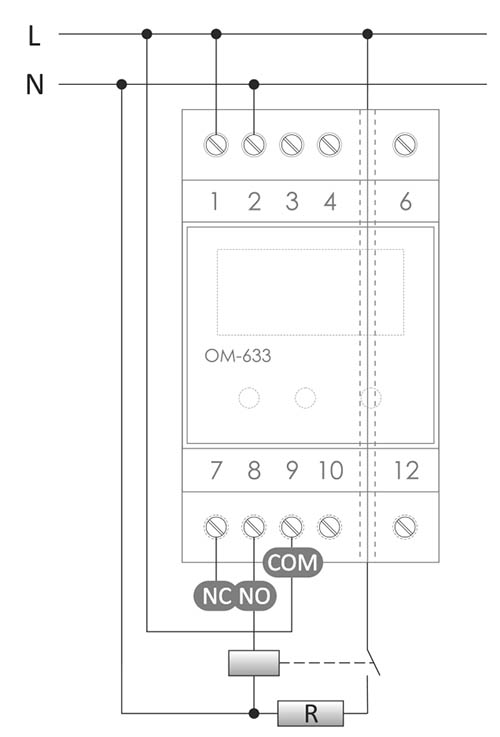

Fonctionnement
PUISSANCE
Le limiteur de puissance permet d’alimenter le circuit lorsque la puissance totale des récepteurs du circuit contrôlé est inférieure à celle définie sur l’échelle du limiteur. Le dépassement du seuil de consommation électrique défini dans le circuit contrôlé provoque la coupure de l’alimentation de ce circuit après le temps défini par l’utilisateur. L’alimentation reprendra automatiquement après le temps défini. Si la valeur de la puissance consommée est toujours supérieure à la valeur définie, l’alimentation sera à nouveau coupée.
La coupure automatique aura également lieu en cas de consommation électrique 8 fois supérieure au seuil défini et en cas de consommation électrique supérieure à 16 kW. Le limiteur est bloqué pendant 30 secondes.
TENSION UL / UH
Le seuil inférieur (UL) et supérieur (UH) défini par l’utilisateur détermine le seuil de tension. fenêtre de tension, dans laquelle les fluctuations de tension peuvent changer sans provoquer de contact. Avec la tension d’alimentation correcte, le contact du limiteur reste fermé. Une variation de la tension d’alimentation au-dessus ou en dessous des seuils de tension définis ouvrira le contact. La reconnexion du contact du relais aura lieu automatiquement en cas de variation permanente de la valeur de tension de 5 V par rapport aux valeurs de seuil définies UH (-5 V) et UL (+ 5 V).
PERFORMANCE DU COMPTEUR Cto
Cette fonction contrôle le nombre de fonctionnements consécutifs du limiteur. Si la valeur réglée du compteur est atteinte, le limiteur coupe définitivement l’alimentation (pas de retour automatique). Reconnexion du système après réinitialisation manuelle du verrouillage. Par défaut (paramètre 0), le délimiteur a une fonction de verrouillage réglée sur 10 minutes. après 5 autres connexions. La valeur calculée du compteur est réinitialisée en cas de fonctionnement permanent du limiteur au-delà de 10 min.
Attention !
Le limiteur de puissance ne doit pas être utilisé dans des systèmes à allumage électronique (lampes fluorescentes à économie d’énergie), des alimentations à découpage et d’autres appareils générant des harmoniques supérieures à 3 et plus.
