Fonctionnement

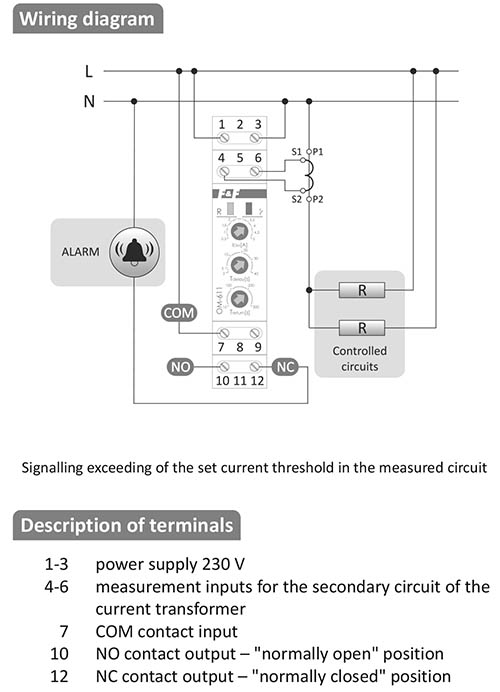

Le relais est conçu pour coopérer avec des transformateurs de courant, dont l’entrée est incluse dans le circuit contrôlé, et la sortie vers les contacts de mesure OM, ce qui vous permet de contrôler les circuits de n’importe quelle charge et de régler le seuil d’actionnement réel du relais supérieur à 5 A (IOM). La plage du courant mesuré dépendra de la transmission du relais, par exemple de 5 A à 50 A avec la transmission 10:1.
L’entrée de courant du relais 4-6 ne dépasse pas 5 A.

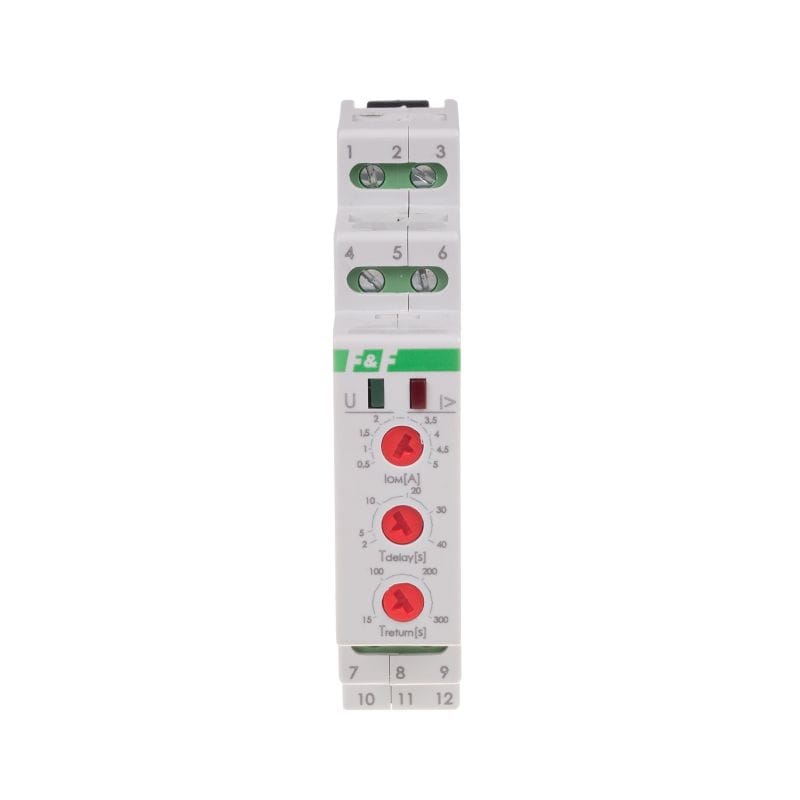

L’alimentation du relais est indiquée par la LED verte (U). Lorsque le courant dans le circuit mesuré est inférieur au seuil défini par le commutateur IOM, le contact reste fermé (position 7-10). Le dépassement du seuil défini dans le circuit mesuré est indiqué par la LED rouge pulsée I>. Après un temps prédéfini Tdelay, le contact est ouvert (position 7-12). Le contact se fermera automatiquement après le temps prédéfini Treturn. Si la valeur du courant dans le circuit mesuré est toujours supérieure au seuil défini, le contact se rouvrira.
