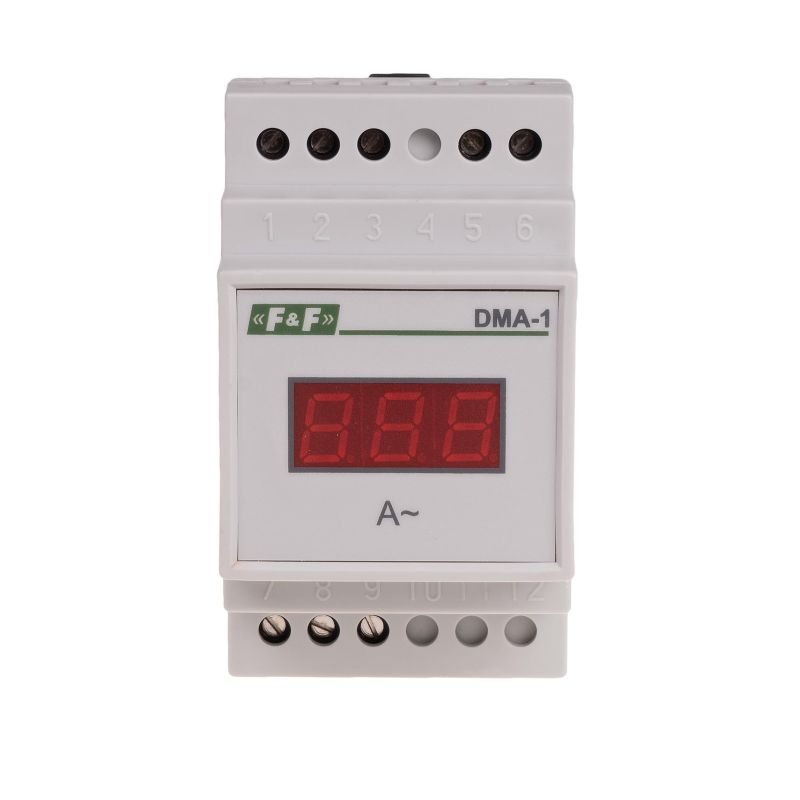

Fonctionnement
* Mesure de la valeur efficace du courant dans un circuit électrique.
* La mesure de la circonférence du circuit est séparée de l’indicateur de puissance.
* L’index marqué TrueRMS équipé d’un transducteur donne la valeur correcte de la valeur efficace de l’intensité du courant aux parcours déformés.
Mise en œuvre

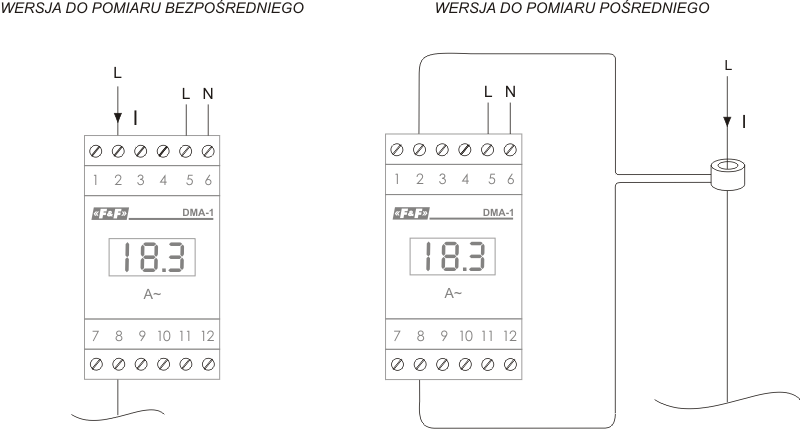

Les indicateurs DMA sont destinés aux transformateurs de courant avec un courant secondaire nominal de 5 A. La plage de courant de ces transformateurs est de 25 à 1000/5 A. La valeur primaire du courant du transformateur spécifie le courant maximal mesuré et la valeur réelle du courant affichée par l’indicateur.
Les DMA-20A et DMA-3 20A sont destinés aux mesures directes (sans transformateurs appliqués) dans la plage de 0 à 20 A.
Méthode d’étiquetage des commandes :
MESURE INDIRECTE (avec transformateurs appliqués)
DMA- X Y /5A Z
| X Une phase : 1 |
Y Valeur primaire du courant du transformateur : 25, 30, 40, 50, 70, 75, 80, 100, 120, 125, 150, 160, 200, 250, 300, 400, 500, 600, 700, 750, 800, 900, 1000. |
Z True RMS |
Exemple :
* DMA-150/5A un appareil monophasé pour transformateur 50/5A, plage de mesure à 0÷50A, pas de TrueRMS ;
MESURE DIRECTE (sans transformateurs)
| X Une phase : 1 |
Z True RMS |
Exemple
* DMA-1 20A – appareil monophasé pour 20A, plage de mesure 0÷20A, sans TrueRMS
* DMA-1 20A TrueRMS – appareil monophasé pour 20A, plage de mesure 3×0÷20A, avec TrueRMS
