Caractéristiques
* 1 contact réservé NO/NC
* Contrôle ON/OFF
* état de sortie
* options de contrôle de la minuterie :
– activation retardée
– activation retardée pour une durée prédéfinie
– fonctionnement cyclique ON/OFF
– fonctionnement cyclique OFF/ON
* état de la mémoire d’état après une coupure de courant
* démarrage automatique pour la fonction de temps
* heure de la dernière commutation de sortie
* nombre de commutations de sortie
* nombre de cycles exécutés pour les fonctions de temps
Fonctionnement
Le module MR-RO-1 est équipé d’une sortie relais contrôlable (contact réservé). La sortie fonctionne selon le mode de fonctionnement prédéfini et les paramètres qui lui sont attribués. Le réglage et la lecture de l’état de sortie, des paramètres de fonctionnement et de tous les paramètres de communication et d’échange de données s’effectuent via le port RS-485 en utilisant le protocole de communication MODBUS RTU. L’alimentation est indiquée par le voyant vert LED U. L’échange de données correct entre le module et l’autre appareil est indiqué par le voyant jaune LED Tx.
MODES DE FONCTIONNEMENT
0. MARCHE/ARRÊT
Mode de fonctionnement par défaut du module où la sortie est directement activée et désactivée à l’aide de commandes envoyées via Modbus.
1. Activation retardée
Après avoir reçu la commande ON, le contrôleur mesure le temps défini dans le paramètre T1 et active le relais. Après avoir reçu la commande OFF, le relais se ferme. L’envoi de la commande OFF pendant le décompte du temps T1 annulera le cycle. Une autre commande ON reçue à l’instant T1 ou lorsque le relais est déjà ouvert sera ignorée.
2. Activation pour une durée prédéfinie
Le relais est activé après réception de la commande ON et est désactivé lorsque le temps prédéfini est écoulé. Le cycle suivant peut être démarré en envoyant la commande ON suivante. L’envoi de la commande OFF désactive le relais. La commande ON reçue pendant le temps T1 sera ignorée.
3. Activation retardée pendant une durée prédéfinie,
Après avoir reçu la commande ON, le module commence à mesurer le temps T1 puis ferme le relais pendant le temps T2, après quoi le relais se ferme. Une fois le cycle précédent terminé, le cycle suivant peut être activé en envoyant une autre commande ON. L’envoi de la commande OFF arrête l’exécution du cycle et ferme le relais. La commande ON reçue sera ignorée pendant l’exécution du cycle.
4. Cycle OFF/ON
Les opérations cycliques sont OUT OFF (relais fermé) pour le temps T1 et OUT ON (relais ouvert) pour le temps T2. Le cycle est démarré par l’envoi de la commande ON. Le nombre de cycles exécutés dépend de la valeur du registre 0x235. Si ce registre est mis à 0, le programme est exécuté cycliquement jusqu’à l’envoi de la commande OFF. Si cette valeur de registre est différente de zéro (max. 65 535), le contrôleur effectue un nombre prédéterminé de cycles puis s’arrête. L’envoi de la commande OFF pendant le cycle arrête l’exécution du cycle et ferme le relais. La commande ON reçue pendant l’exécution du cycle est ignorée. Après le nombre de cycles programmé, la commande ON suivante démarrera le programme depuis le début.
5. Cycle ON/OFF
Les opérations cycliques sont OUT ON (relais activé) pour le temps T1 et OUT OFF (relais désactivé) pour le temps T2. Le cycle est démarré par l’envoi de la commande ON. Le nombre de cycles exécutés dépend de la valeur du registre 0x235. Si ce registre est défini sur 0, le programme sera exécuté de manière cyclique jusqu’à ce que la commande OFF soit envoyée. Si cette valeur de registre est différente de zéro (max. 65 535), le contrôleur effectue un nombre prédéterminé de cycles puis s’arrête. L’envoi d’une commande OFF pendant un cycle arrête l’exécution du cycle et ferme le relais. Une commande ON reçue pendant un cycle est ignorée. Après le nombre de cycles programmé, la commande ON suivante redémarre le programme.
MÉMOIRE D’ÉTAT ET DÉMARRAGE AUTOMATIQUE
La mémoire d’état active restaure l’état du programme à l’état avant la coupure de courant lorsque l’alimentation est rétablie. Pour le mode 0, la mémoire d’état remet le contact à la position avant la coupure de courant. Réglage de la mémoire d’état pour les modes 1 à 5

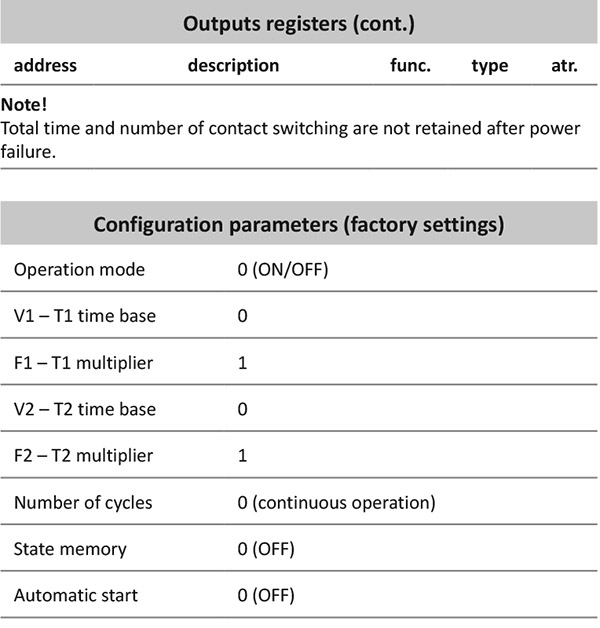

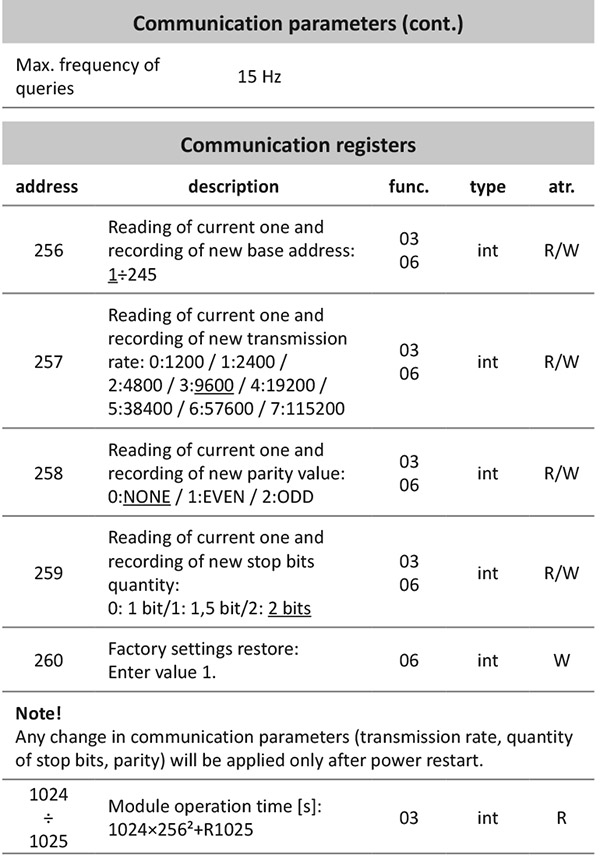

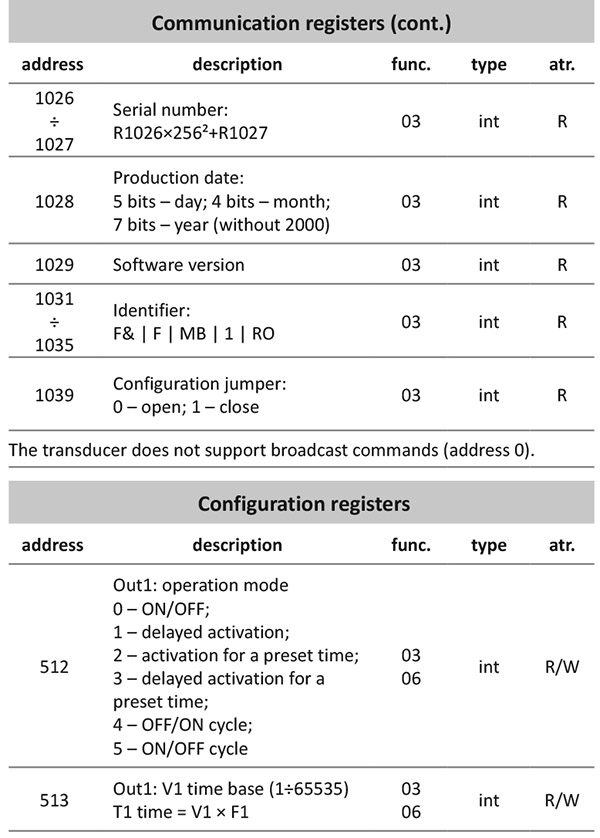

Configuration
